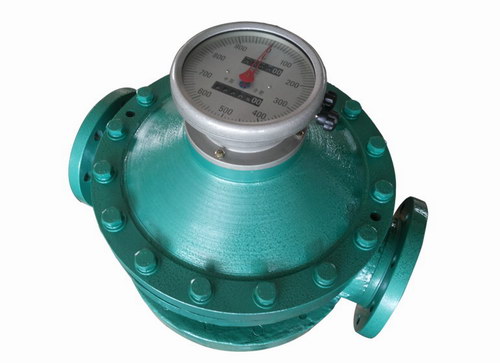

椭圆齿轮流量计是容积式流量计的一种，在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。椭圆齿轮流量计可以选用不同的材料（铸铁、铸钢、304不锈钢、316不锈钢）制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。

【椭圆齿轮流量计工作原理】

流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是绝对密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（原理见图）。流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成。

Q=4nυ0
式中：
n——椭圆齿轮的旋转频率(转/秒)；

υ0——半月形部分的容积．

就地显示将齿轮的转动通过一系列的减速及调整转速比机构之后，直接与仪表面板上的指示针相连，并经过机械式计数器进行总量的显示。
远传显示主要是通过减速后的齿轮带动永久磁铁旋转，使得弹簧继电器的触点以与永久磁铁相同的旋转频率同步地闭合或断开，从而发出一个个电脉冲远传给另一显示仪表．

【椭圆齿轮流量计选型要点】

1：介质：介质的粘度系数和是否具有腐蚀性是否易燃易爆。
2： 温度：介质温度与环境温度。
3：压力：铸铁耐压1.6MPA，铸钢和不锈钢可耐压2.5MPA   4.0MPA  6.3MPA其他压力另议。
4：流量：需提供管道口径和连接方式和大概的流量区间。
5：精度：精度等级分为0.2%和0.5%。
6 : 信号类型：是否需要输出信号，输出的信号类型和防爆要求。

【椭圆齿轮流量计流量范围】

【椭圆齿轮流量计的安装】
   1、安装前应彻底清洗管道，并在流量计前安装过滤器，以防止杂物进入流量计。被测液体含有气体时，应安装空气分离器。
   2、应注意必须把流量计的椭圆齿轮轴安成水平位置，即表盘与地平面垂直。调节流量和启动，关闭的阀门应分别安装在流量计的进出口端。
   3、流量计壳体上箭头指向应与被安装管道的液体流动方向一致。
   4、连续流程的管道，安装流量计的水平管道应装有旁路阀，以便定时清洗、检修。在垂直管道上流量计，应装在旁路管道中以防止杂物落入仪表内。
   5、流量计在正确安装的条件下，为便于读数，可根据需要将计数器旋转180o或90o安装要求见图3

注意： 1.严禁用水测试流量计。2.启动或停止时，启闭阀门应缓慢，防止突然冲击，并应防止倒流。3.流量计进行检修时，不得将后盖拆卸，以免重装时产生精度变化而影响以便准确度。
