动差式流量计,西安动差式流量计厂家

  • 这真不是您需要的产品?
  • 品  牌:
  • 西安上太仪表
  • 主要规格:
  • DN15~3000mm
  • 用  途:
  • 液体、气体、蒸汽的流量计量

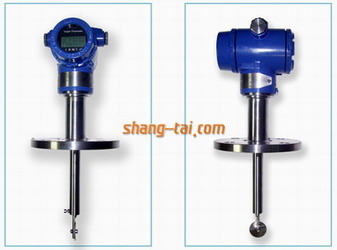

    •  西安上太仪表RXDC动差式流量计是在传统靶式流量计的基础上,随着新型传感器、电子技术的发展,结合新型传感器技术和现代数字技术上研制、开发而成的全新型力感应靶式流量计。




      动差式流量计产品原理


      RXDC系列智能动差式流量计是在传统力传感器的基础上,随着新型传感器、电子技术的发展研制开发成的新型力感应式流量计,具有很高的灵敏度、准确度,量程范围宽。



      当介质在测量管中流动时,因其自身的动能通过阻流件(靶)时而产生的压差,并对阻流件有一作用力,其作用力的大小与介质流速的平方成正比,其数学方式表达如下:
      F=CdAρ.V2/2
      式中:F ——阻流件所受的作用力(kg)
      Cd——物体阻力系数
      A ——阻流件对测量管轴向投影面积(mm2)
      ρ ——工况下介质密度(kg/m3)
      v ——介质在测量管中的平均流速(m/s)

      阻流件(靶)接受的作用力F,经刚性连接的传递件(测杆)传至电容力传感器,电容力传感器产生电压信号输出:
      V=KF,由此,此电压信号经前置放大、AD转换及计算机处理后,即可得到相应的瞬时流量和累积总量。

      RXDC系列智能动差式流量计以其特有的抗干扰、抗杂质性能,除能替代常规流量所能测量的流量计量问题,尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性。

      ◆ 管径范围宽:Φ10~Φ2000至更大;
      ◆ 温度范围广:-196 ~ 500℃;
      ◆ 适用多种介质:气体、液体(包括高粘度液体、原油、浆体)、蒸汽;
      ◆ 适用于低流速介质,其可测量最低流速为0.08m/s。


      【动差式流量计产品参数】


      产品名称
      动差式流量计
      适用介质 煤气,气体,烟气、蒸汽,液体,重油,原油,污水,沥青的流量计量
      管径(DN) DN15~DN3000mm至更大
      公称压力 0.6~42MPa (指连接法兰公称压力,非介质的工作压力)
      工况温度 -20~+500℃(需更高温度请与工厂联系)
      测量精度 ±0.2~±1.5%FS
      量程范围 1:3(±0.2%) ,1:10(±0.5%), 1:15(±1.5%)
      壳体材质 碳钢;不锈钢;
      供电方式 内置3.6VDC锂电池(可用两年);外供24VDC;
      输出信号 4~20mA二线制;脉冲0~1000HZ;RS485
      防护等级 IP65;IP67
      防爆标志 本安型ExiallCT4;隔爆型ExdllCT4
      表头显示 累积流量;瞬时流量;满量程百分比;工况压力;工况温度;故障自检
      连接方式 管道法兰式(DN15-300mm);插入式(DN100- N6000mm至更大)。
      安装要求 可水平、垂直安装;前后直管道应满足前10D后5D(D公称通径)
      特殊连接 螺纹式;对夹式;在线拆装式;(需特殊连接定货时请说明)


      动差式流量计产品特点

      ◆ 采用先进的第三代电容式力传感器,性能可靠,精度、灵敏度高;
      ◆ 耐脏污,不堵塞,抗振动、电磁干扰,抗杂质能力特强;
      ◆ 无可动部件,耐脏污,一体式智能显示,安装简便免维护;
      ◆ 压力损失小,仅为标准孔板的1/2△P左右;
      ◆ 适用介质范围广:能准确测量各种温度下的气体、液体、蒸汽流量,可测二相流;
      ◆ 可选用多种防腐及耐高低温材质(如哈氏合金,钛等);
      ◆ 整机全密封无死角,无任何泄漏点,可耐42MPa高压;
      ◆ 传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;
      ◆ 具有多种安装方式供选择,安装简单,费用低;
      ◆ 具有一体化温度、压力补偿,直接输出质量或标方;
      ◆ 具有可选小信号切除、非线性修正、滤波时间可选择;
      ◆ 计量准确,精度可达到0.2~1.5%;
      ◆ 重复性好,一般为0.05~0.08%,测量快速;
      ◆ 仪表内设自检程序,故障现象一目了然;
      ◆ 多种输出形式,能远传各种参数;
      ◆ 抗震动性强,一定范围内可测脉动流。

      动差式流量计典型应用

      ◆ 高炉煤气、焦炉煤气、烟道气等脏污、结垢、低压、低流量的气体计量场合;
      ◆ 原油、重油、沥青、煤焦油、渣油、导热油、润滑油等高粘度介质;
      ◆ 氨气、含硫烟气、电厂烟气等腐蚀性气体介质的流量计量;
      ◆ 大型管道、矩形管道、负压管道、不规则管道;
      ◆ 高温介质,如饱和蒸汽,过热蒸汽







      动差式流量计安装注意事项




      不允许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件,如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度,直管段要求前10D,后5D,对于新完工的工艺管道,应先进行初步吹扫后再安装流量计。

      ◆动差式流量计因工艺需要可采用垂直安装,被测介质流向可由下至上,也可由上至下,但订购时应向供货方说明;
      ◆插入式动差式流量计安装时,将短管及法兰焊到管道上时必须确保流体正对着靶片受力面,焊接短管高度在100mm(从管道内壁至法兰密封面的距离)
      ◆对于新完工的工艺管道,应先进行初步吹扫后再安装流量计;
      ◆测量管外壁上箭头所指方向为被测介质流向;
      ◆动差式流量计壳体必须可靠接地,若无接地条件应向厂方说明;



      动差式流量计应用现场








      【生产能力】年产一万套
      【公司网站】www.shang-tai.com
      【销售热线】029-84211211,13759878187

      西安上太仪表感谢您关注本公司产品!依托古都西安坚实的工业基础、强大的科研能力,汇集西部尖端人才,上太人以“严谨、务实、创新”为理念,为客户奉献行业精品。我们郑重承诺,本公司产品从出厂之日起12个月三包,出现非人为损坏质量问题,本公司负责包修、包换、包退,并提供终身维护服务。
