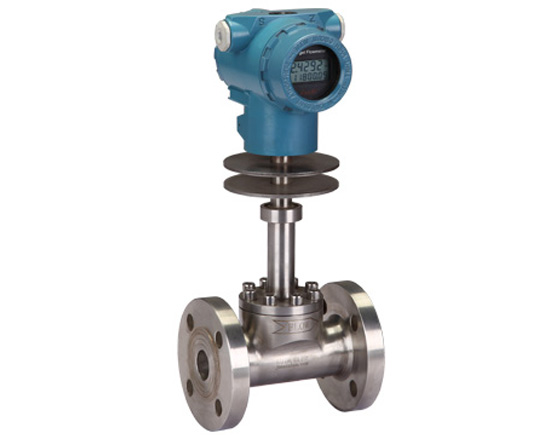

STF系列粗苯流量计采用新型电容力感应式传感器，灵敏度高，无可动部件压损小，应用于粘度高、易凝堵、流速慢的流量计量场合，适用粗苯、富油、贫油等粘稠介质计量，计量准确，性能可靠免维护。STF系列粗苯流量计无可动部件，灵敏度高，最低可测流速达0.08m/s，抗凝堵，在此类介质有很好的适应性。

     粗苯是煤热解生成的粗煤气中的产物之一,经脱氨后的焦炉煤气中回收的苯系化合物，其中以苯含量为主，称之为粗苯。自煤气回收粗苯最常用的方法是洗油吸收法。为达到90%～96%的回收率，采用多段逆流吸收法。吸收温度不高于20～23℃。终冷后的煤气含粗苯25～40g/m3， 进入洗苯塔，塔上喷淋洗油，煤气自下而上流动，煤气与洗油逆流接触，洗油吸收粗苯成为富油，富油脱掉吸收的粗苯，称为贫油，贫油在洗苯塔吸收粗苯又成为富油。富油含苯2～3%，贫油含苯不大于0.5%。富油脱苯合适的方法是采用水蒸气蒸馏法。

【流量计产品参数】

【粗苯流量计产品特点】

◆ 采用先进的第三代电容式力传感器，性能可靠，精度、灵敏度高；
◆ 耐脏污，不堵塞，抗振动、电磁干扰，抗杂质能力特强；
◆ 无可动部件，耐脏污，一体式智能显示，安装简便免维护；
◆ 压力损失小，仅为标准孔板的1/2△P左右；
◆ 适用介质范围广：能准确测量各种温度下的气体、液体、蒸汽流量，可测二相流；
◆ 可选用多种防腐及耐高低温材质(如哈氏合金，钛等)；
◆ 整机全密封无死角，无任何泄漏点，可耐42MPa高压；
◆ 传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；
◆ 具有多种安装方式供选择，安装简单，费用低；
◆ 具有一体化温度、压力补偿，直接输出质量或标方；
◆ 具有可选小信号切除、非线性修正、滤波时间可选择；
◆ 计量准确，精度可达到0.2~1.5%；
◆ 重复性好，一般为0.05～0.08%，测量快速；
◆ 仪表内设自检程序，故障现象一目了然；
◆ 多种输出形式，能远传各种参数；
◆ 抗震动性强，一定范围内可测脉动流。

【粗苯流量计产品原理】

STF系列智能型粗苯流量计是在传统力传感器的基础上，随着新型传感器、电子技术的发展研制开发成的第三代电容力感应式流量计，具有很高的灵敏度、准确度，量程范围宽。

当介质在测量管中流动时，因其自身的动能通过阻流件(靶)时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力(kg)
Cd——物体阻力系数
A ——阻流件对测量管轴向投影面积(mm2)
ρ ——工况下介质密度(kg/m3)
v ——介质在测量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，经刚性连接的传递件(测杆)传至电容力传感器，电容力传感器产生电压信号输出：
V=KF，由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。

STF系列重油流量计以其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性。

【粗苯流量计安装注意事项】

不允许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件，如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度，直管段要求前10D,后5D，对于新完工的工艺管道，应先进行初步吹扫后再安装流量计。

◆因工艺需要可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向供货方说明；
◆插入式流量计安装时，将短管及法兰焊到管道上时必须确保流体正对着靶片受力面，焊接短管高度在100mm（从管道内壁至法兰密封面的距离）
◆对于新完工的工艺管道，应先进行初步吹扫后再安装流量计；
◆测量管外壁上箭头所指方向为被测介质流向；
◆流量计壳体必须可靠接地，若无接地条件应向厂方说明；

【生产能力】年产一万套
【公司网站】www.shang-tai.com
【销售热线】029-84211211，13759878187

西安上太仪表感谢您关注本公司产品！依托古都西安坚实的工业基础、强大的科研能力，汇集西部尖端人才，上太人以“严谨、务实、创新”为理念，为客户奉献行业精品。我们郑重承诺，本公司产品从出厂之日起12个月三包，出现非人为损坏质量问题，本公司负责包修、包换、包退，并提供终身维护服务。
