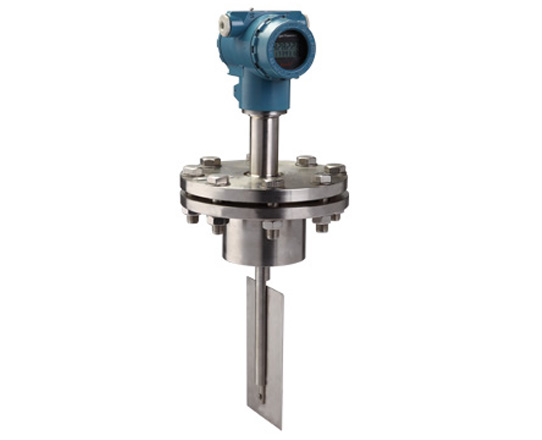

STF系列智能型烟气流量计,采用新型电容力感应式传感器,无可动部件,量程宽,灵敏度高,计量准确,抗干扰、杂质、振动能力强 ,可用于含水、尘、油等杂质、腐蚀性、高温等气体介质流量计量,插入式结构,可用于方型管道测量，性能可靠，广泛应用于冶金、电力行业烟气在线监测、流量监测，可完全替换差压式（孔板、V锥、阿牛巴、文丘里等）流量计。

【流量计产品原理】

STF系列智能烟气流量计是在传统力传感器的基础上,随着新型传感器、微电子技术的发展研制开发成的新型电容力感应式流量计,它既有孔板、涡街等流量计无可动部件的特点,同时又具有很高的灵敏度、与容积式流量计相媲美的准确度,量程范围宽。 采用芯片级的电容式力传感器、高效的抗过载结构设计是该新型产品真正实现高精度、高稳定性的关键核心,加之其特有的抗干扰、抗杂质性能,除能替代常规流量所能测量的流量计量问题,尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性,广泛应用于石油、化工、冶金、电力、环保、食品等领域。

 ● 适用管径范围宽:Φ10~Φ2000至更大;
 ● 适用温度范围广:-196°C ~ 500°C;
 ● 适用高/低压力工况:0~42MPa;
 ● 适用各种介质:气体、液体(包括高粘度液体、浆体)、蒸汽;
 ● 适用于低流速介质,其可测量最低流速为0.08m/s。

【烟气流量计技术参数】

产品名称:烟气流量计
口    径:DN15~DN3000mm至更大
公称压力:0.6~1.6MPa
工况温度:-20~+450℃(需更高温度请与工厂联系)
精    度:±0.5~±1.5%FS
量 程 比:1:10
壳    体:碳钢(衬氟);不锈钢
供电方式:内置3.6VDC锂电池(可用两年);外供24VDC
输出信号:4~20mA二线制;脉冲0~1000HZ;RS485; HART
防护等级:IP65;IP67
防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
表头显示:累积流量;瞬时流量;满量程百分比;故障自检
连接方式:管道法兰式(DN15-300mm);插入式(DN100- DN3000mm至更大);在线可拆装式（订货时说明）。

【烟气流量计产品特点】

 ◆ 采用先进的第三代电容式力传感器，性能可靠，精度、灵敏度高；
 ◆ 耐脏污，不堵塞，抗振动、电磁干扰，抗杂质能力特强；
 ◆ 无可动部件，耐脏污，一体式智能显示，安装简便免维护；
 ◆ 压力损失小，仅为标准孔板的1/2△P左右；
 ◆ 适用介质范围广：能准确测量各种温度下的气体、液体、蒸汽流量，可测二相流；
 ◆ 可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；
 ◆ 整机全密封无死角，无任何泄漏点，可耐42MPa高压；
 ◆ 传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；
 ◆ 具有多种安装方式供选择，安装简单，费用低；
 ◆ 具有一体化温度、压力补偿，直接输出质量或标方；
 ◆ 具有可选小信号切除、非线性修正、滤波时间可选择；
 ◆ 计量准确，精度可达到0.2~1.5%；
 ◆ 重复性好，一般为0.05～0.08%，测量快速；
 ◆ 仪表内设自检程序，故障现象一目了然；
 ◆ 多种输出形式，能远传各种参数；
 ◆ 抗震动性强，一定范围内可测脉动流。

【烟气流量计安装注意事项】

不允许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件，如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度，直管段要求前10D,后5D，对于新完工的工艺管道，应先进行初步吹扫后再安装流量计。

◆因工艺需要可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向供货方说明；
◆插入式流量计安装时，将短管及法兰焊到管道上时必须确保流体正对着靶片受力面，焊接短管高度在100mm（从管道内壁至法兰密封面的距离）
◆对于新完工的工艺管道，应先进行初步吹扫后再安装流量计；
◆测量管外壁上箭头所指方向为被测介质流向；
◆流量计壳体必须可靠接地，若无接地条件应向厂方说明；
