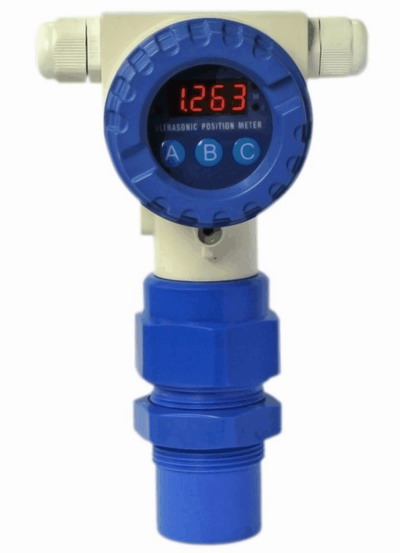

MH系列超声波液位计/超声波物位计是一台博采众长，吸取了国内外多种物位仪优点。实现了全数字化，人性化设计理念的通用型两线制物位仪，它采用最新进口工业级单片机，数字温度补偿和宽电压输入稳压等…相关专用集成电路。其电路主板采用优质贴片元器件，贴片式键盘，使产品性能更稳定工作更可靠。由于为非接触式检测方式，较其它仪器更卫生，更耐潮湿、粉尘、高温、腐蚀气体等恶劣环境。因此可广泛应用于与料位，液位测控相关的各个领域。

【超声波液位计产品特点】


 ◆ 具有抗干扰性强。可任意设置上下限节点及在线输出调节，并带有现场显示，可选择模拟量，开关量及RS485输出，方便的与相关设施接口。

 ◆ 采用聚丙烯防水外壳。壳体小巧且相当坚固，具有优良的耐化学品性，对于无机化合物，不论酸、碱、盐溶液，除强氧化性物料外，几乎都对其无破坏作用，对几乎所有溶剂在室温下均不溶解，一般烷、烃、醇、酚、醛、酮类等介质上均可使用。

 ◆ 重量轻、不结垢、不污染介质。

 ◆ 无毒性。可用于药品、食品工业设备安装，维修极为方便。

 ◆ 不必接触工业介质就能满足大部分物位测量要求，从而彻底地解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。

【应用领域】

☆ 水及污水处理

泵房、集水井、生化反应池、沉淀池等

☆ 电力、矿山

灰浆池、煤浆池、黄油储罐、堆料场或部分移动设备控制等

☆食品工业

酒厂、粮仓、食品材料装盛槽罐等

☆ 控制系统配套使用

☆ 高危化工行业

焦化厂、化肥厂及煤矿行业等

【超声波液位计技术参数】

量        程：0～5M，0～8M,0～10M
盲        区：<0.3M, <0.5M
发  射  角：12°
最小显示分辨率：1MM
精        度：±0.3%×量程
温度补偿：自动温度补偿
显        示：四位八段LED
输出信号：4～20mA；HART；RS485
工作电压： DC12—30V，功耗<1.5W
外形尺寸：Φ79mm×210mm× G1 1/2；外壳材质：ABS工程塑料/铸铝表头；
换能器：PP
连接方式：螺纹连接或螺环固定
安装方式：G1 1/2管螺纹或 ￠47mm圆孔
防护等级：IP65,IP68

【超声波液位计工作原理】

超声波物位计工作原理是由超声波换能器（探头）发出高频脉冲声波遇到被测物位（物料）表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示：S=C×T/2.
探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液（物）面的距离和超声波经过的时间成比例：
hb = CT2 即
距离 [m] = 时间×声速/2 [m]
声速的温度补偿公式：
环境声速= 331.5 + 0.6×温度

【超声波探头安装注意事项】

1、探头的安装是非常关键的。探头同时产生超声脉冲波和检测回波。超声脉冲波以一定的锥形波面从探头的表面传播出去。在这个区域内，不应有任何阻碍并且远离进料口。探头的安装位置应选择在探头的发射面和被测介质间没有障碍物存在的位置。见图一。

2、在安装探头时需考虑容器的形状。如果探头安装不正确，一定形状的容器将产生二次回波。这类问题主要集中在圆锥形以及球形罐顶部。这种特殊的形状可以将发射出的回波再聚焦放大产生错误读数。选择正确的安装位置可以解决这一问题，如球形罐顶安装于离最高点1/3R的位置（R为球顶半径），如上图。
