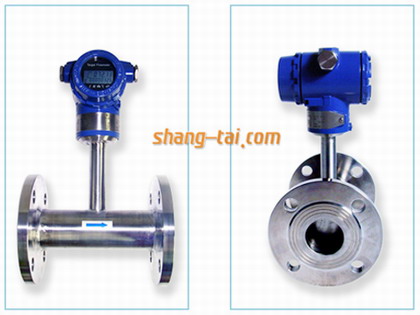

STF系列氢气流量计，采用新型电容力感应式传感器，量程宽，灵敏度高，可选择一体式压力补偿，直接输出标准方，计量准确，抗干扰、杂质、振动能力强 。

【气体流量计产品原理】

STF系列智能氢气流量计是在传统力传感器的基础上，随着新型传感器、电子技术的发展研制开发成的第三代电容力感应式流量计，采用芯片级的电容式力传感器、高效的抗过载结构设计是该新型产品真正实现高精度、高稳定性的关键核心，具有很高的灵敏度、准确度，量程范围宽。

当介质在测量管中流动时，因其自身的动能通过阻流件(靶)时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力(kg)
Cd——物体阻力系数
A ——阻流件对测量管轴向投影面积(mm2)
ρ ——工况下介质密度(kg/m3)
v ——介质在测量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，经刚性连接的传递件(测杆)传至电容力传感器，电容力传感器产生电压信号输出：
V=KF，由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。

STF系列智能氧气流量计以其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性。

【气体流量计产品参数】

【氢气流量计产品特点】

◆ 采用先进的第三代电容式力传感器，性能可靠，精度、灵敏度高；
◆ 耐脏污，不堵塞，抗振动、电磁干扰，抗杂质能力特强；
◆ 无可动部件，耐脏污，一体式智能显示，安装简便免维护；
◆ 压力损失小，仅为标准孔板的1/2△P左右；
◆ 适用介质范围广：能准确测量各种温度下的气体、液体、蒸汽流量，可测二相流；
◆ 可选用多种防腐及耐高低温材质(如哈氏合金，钛等)；
◆ 整机全密封无死角，无任何泄漏点，可耐42MPa高压；
◆ 传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；
◆ 具有多种安装方式供选择，安装简单，费用低；
◆ 具有一体化温度、压力补偿，直接输出质量或标方；
◆ 具有可选小信号切除、非线性修正、滤波时间可选择；
◆ 计量准确，精度可达到0.2~1.5%；
◆ 重复性好，一般为0.05～0.08%，测量快速；
◆ 仪表内设自检程序，故障现象一目了然；
◆ 多种输出形式，能远传各种参数；
◆ 抗震动性强，一定范围内可测脉动流。

【氢气流量计安装注意事项】

不允许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件，如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度，直管段要求前10D,后5D，对于新完工的工艺管道，应先进行初步吹扫后再安装流量计。

◆气体流量计因工艺需要可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向供货方说明；
◆对于新完工的工艺管道，应先进行初步吹扫后再安装流量计；
◆测量管外壁上箭头所指方向为被测介质流向；
◆流量计壳体必须可靠接地，若无接地条件应向厂方说明；
