CH系列二次元精密影像测量仪侧重于工作平台的快速移动，结合CCD数位影像和光栅位移数值，通过软件计算后实现测量。是在数字化影像测量仪基础上发展起来的一种人工智能型的现代光学仪器，继承了数字化尤其的运动精度和运动操控功能，被广泛的应用于多行业当中。

CH系列二次元精密影像测量仪数据输出功能强，可根据客户要求，定制化输出数据报告模板，输出SPC分析报告与统计图表，支持TCP、Q-DAS等多种数据传输方式。

数据输出功能

1.可输出Excel、Word、 TXT 报表和 AutoCAD 文件。

2.支持实时输出至 excel 模版，可定制模版。

3.输出SPC分析报告，可输出统计值（如CA、PPK、CPK、PP等）及控制图（如均值与极差图、均值与标准差图、中位数与极差图、单值与移动极差图）。

4.支持Q-DAS传输，支持定制远程数据对接。

技术参数（部分）

型号：CHT/CHS/CHX

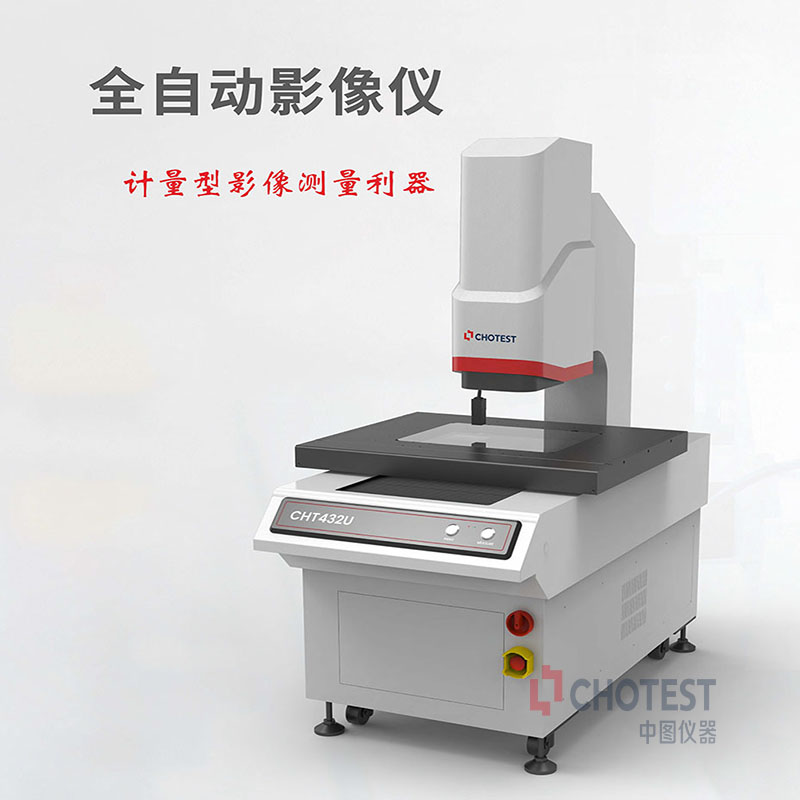

产品名称：全自动影像仪

主体结构：立柱式/龙门式

X轴行程范围：（300-1200）mm

Y轴行程范围：（200-1500）mm

Z轴行程范围：200mm

光栅显示分辨率：0.1μm,0.5μm

图像传感器：高清彩色工业摄像机

运动导轨：精密直线导轨

主要特点：精准测量，操作简单，功能丰富

生产企业：深圳市中图仪器股份有限公司

注释：更多详细产品信息，请联系我们获取
