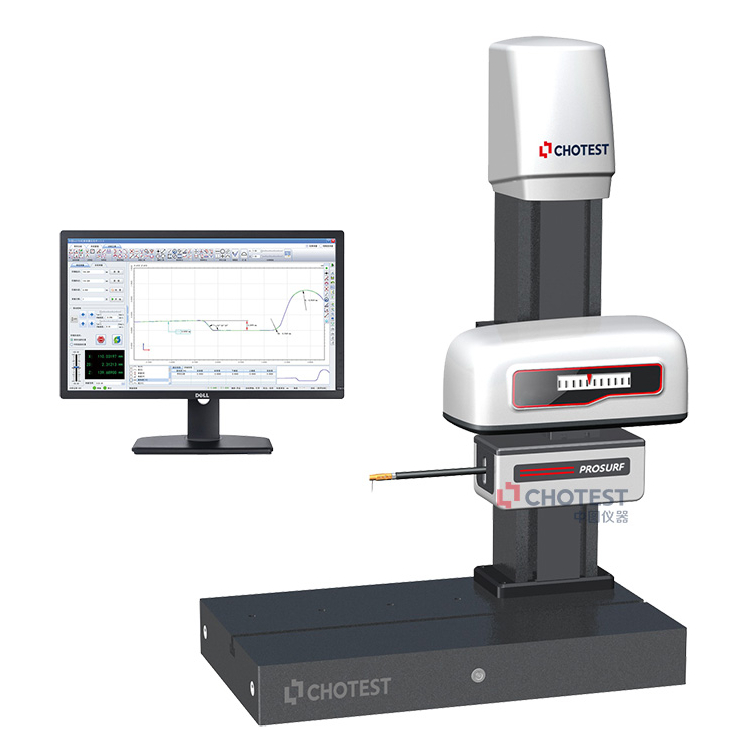

SJ5718轮廓测量仪通过高精度研磨导轨和稳定的传动系统保证测量的高稳定性及直线度，扫描轴及旋转轴采用进口高精度光栅测量系统建立工件表面轮廓的二维坐标，计算机通过特殊的修正算法对光栅数据进行修正，最终还原出工件轮廓信息并以曲线图显示出来，通过软件提供的分析工具可对轮廓进行各种参数分析。

产品功能
1）形位公差
直线度、圆度、位置度、平行度、垂直度、轮廓仪等；
2）自定义测量
可根据工件的特性（如中心有孔的表面）自定义测量流程，避开工件中不需要测量的部分，进行非连续性测量；
3）CNC测量
可以编辑测量模板，对于同批次的工件实现一键测量。输入偏差后，会自动评判测量结果OK或NG；
4）建立坐标系
支持点-线、线-线等坐标系建立方法，可平移、旋转坐标系；
5）特殊工具应用
滚珠丝杆测量（纠正螺旋角）、螺纹测量、台阶高度、沟槽深度、沟槽宽度、面积、凸度等；
6）多样化报表
支持（.doc，.xls，.pdf），并支持自定义客户个性化报表；
7）轮廓匹配比对
根据导入的CAD图纸可以自动对比扫描曲线跟图纸的差异；

SJ5718轮廓测量仪采用的进口高精度光栅测量系统、高精度研磨导轨、高灵敏度旋转轴系系统、高性能计算机控制系统技术，实现对各种工件表面轮廓进行测量和分析。仪器为全自动测量设备，操作者只需装好被测工件，在检定软件上设定扫描的开始、扫描长度，点击“开始”按钮，测针会自动接触工件表面，并按设定的位置扫描；在进行轮廓扫描的过程中，软件界面会实时描绘轮廓曲线；扫描结束后，操作者可通过轮廓分析工具对生成的轮廓曲线进行分析，得到如直线度、圆度、角度、距离、间距、倒角、圆角尺寸等轮廓参数。

技术参数

产品型号：SJ5718-P
产品名称：小型轮廓测量仪
测量范围：X轴（0-100）mm，Z轴0-300mm，Z0轴±30mm
X轴测量精度：±(0.6+0.02L)μm，（L，mm）
Z0轴测量精度：±(0.6+0.05H)μm，（L，mm）
角度误差：≤±1′
曲率误差（直径）：≤±（1.2+R/15）μm（R，mm）
测量力：约30mN
分辨率：X轴/Z0轴:高0.01μm
主要特点：高精度、高稳定性、操控灵活
生产企业：深圳市中图仪器股份有限公司
注释：更多详细产品信息，请联系我们获取
