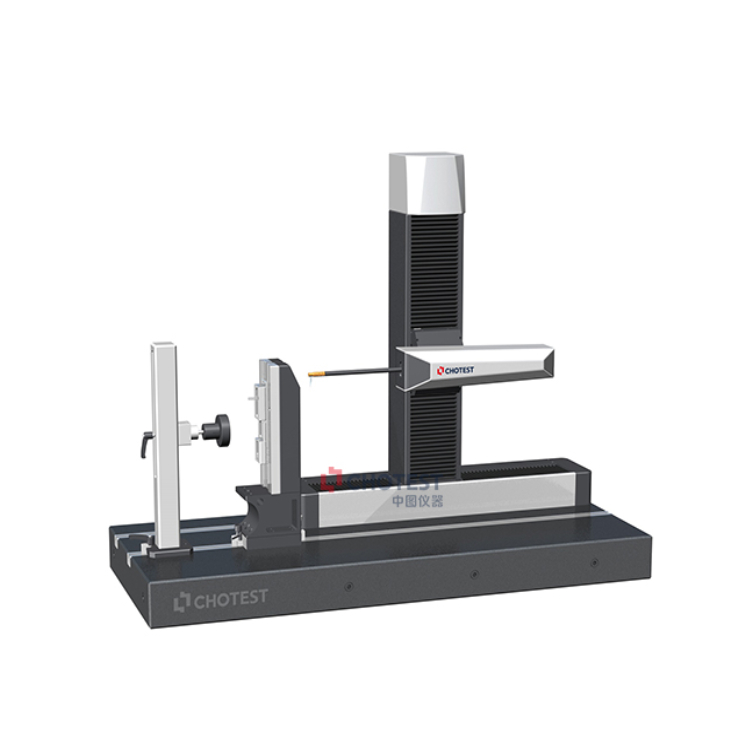

SJ5780轮廓粗糙度测量仪深圳中图可以进行对大曲面的粗糙度、轮廓进行一次性测量，是用来检测经机械加工后工件的表面粗糙度、表面轮廓的机电一体化精密测量仪器，广泛应用于机械加工、汽车、轴承、机床、模具、精密五金、光学加工等行业。可测轴类、齿轮、叶片、丝杆、螺纹、轴承等高精度部件，该仪器爬坡能力强、功能丰富。

产品功能
1、一次测量可同时评定粗糙度及轮廓参数，显示Ra参数和Pt参数；
2、表面粗糙度评定： R参数、P参数、W参数等多参数评定；
3、表面轮廓评定：评定半径、角度、距离、坐标、圆、圆截面；确定各个点、相交各点、坐标轴、直线、垂直线、圆和圆截面，可对轮廓进行直线度、圆度、轮廓度分析等；
4、形状误差测量：非球面形状误差测量、直线形状误差测量、弧面形状误差测量；

性能特点

1.智能爬坡：特殊设计的超强爬坡能力，稳健可靠的下坡防磕碰功能；
78°大范围智能爬坡、87°智能下坡。经过特殊设计的爬坡算法，保证高精度爬坡、智能下坡，陡坡缓降，避免测针磕碰。
2.智能采样：采用专门设计的特殊算法，沿工件表面均匀采样，真实提取工件原始形状，避免后续数据处理过程中的形状失真；
3.双侧测量：支持螺纹、丝杆、轴承等高精度测量；
4.快速测量：Z向移动速度达到60mm/s，扫描速度达到10mm/s ，抬针时间＜0.1s，使用效率提升5倍；
5.3D曲面功能：配合自动Y向精密位移台和曲面分析模块，可以实现精密曲面轮廓（例如叶片、齿轮齿面、精密模具、人工关节面等）的自动测量。

SJ5780轮廓粗糙度测量仪深圳中图X轴、Z轴采用独立运动系统，使用先进的两轴联动运动控制算法，可实现X、Z双轴联动扫描，测量时测针在工件表面做仿形运动扫描（主动扫描），既保持了恒测力，又保证了大的陡坡通过能力，工件调平操作简单，同时避免了崩针、挂针等问题。可以全量程大范围连续扫描，拥有长达数百毫米的持续爬坡能力，非常适合大范围陡坡表面测量，大工件无需翻转、倾斜调整，就可实现轻松测量。

技术参数

产品型号：SJ5780-300
产品名称：高精度智能轮廓粗糙度扫描仪
测量范围：X轴0-325mm，Z轴0-325mm
分辨率：0.001μm
直径测量误差：≤±（3+L/100）μm， L为长度，单位mm
轮廓度测量误差：≤±（1 +L/100）μm， L为长度，单位mm
测量力：10-150mN
爬坡能力：上坡78º，下坡87 º
Y向工作台：移动范围100mm，工作台整体高度85mm
主要特点：高精度、高稳定性、智能化双向测量
生产企业：深圳市中图仪器股份有限公司
注释：更多详细产品信息，请联系我们获取
