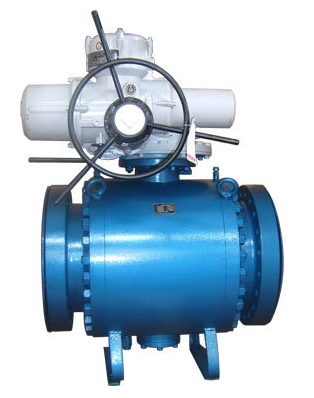

Q947F电动固定球阀
产品工作原理和用途：
Q947F电动固定球阀分两段式和三段式固定球阀又称测装分体式球阀，将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，它在管道上主要用于切断、分配和改变介质流动方向。它的枢轴结构保证了准确的球体位置。标准阀座采用弹簧结构，将阀盖推向球体，保证了良好的低压密封性能。该球阀阀前、阀后阀座都能密封， 即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放。枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
产品结构特点：
1、Q947F电动固定球阀手动部分可采用钢板压制的手柄或不锈钢铸造的手柄，手柄设有限位结构，在阀门开启/关闭的位置设定限位，当阀门使用在关键装置上时,限位块上设有锁孔可锁定开关位置避免误操作，手柄上有明显地开和关标识。
2、阀杆采用A182F(1Cr13)整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样，根据不同工况可选用软密封/硬密封/防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。
产品性能参数：
试验压力（Mpa)
公称压力（Mpa)
压力级（Class)
JIS(MPa)
1.6
2.5
4.0
6.4
10.0
150
300
400
600
900
10K
20K
强度试验
2.4
3.8
6.0
9.6
15.0
3.1
7.8
10.2
15.3
23.1
2.4
3.8
密封试验
1.8
2.8
4.4
7.0
11.0
2.2
5.6
7.5
11.2
16.8
1.5
2.8
气密试验
0.5-0.7
工作温度
PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质
C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）
主要零部件材质：
零件名称
材料
材料代号
Ｃ
Ｌ
Ｐ
Ｒ
阀体 阀盖
WCB
ZGOOCr17Ni14Mo2(CF3M)
ZG1Cr18Ni9Ti(CF8)
ZG1Cr18Ni12Mo2Ti(CF8M)
球体
2Cr13
ZGOOCr17Ni14Mo2(CF3M)
ZG1Cr18Ni9Ti(CF8)
ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆
2Cr13
316L
1Cr18Ni9Ti(304)
1Cr18Ni12Mo2Ti(316)
阀座密封面
PTFE、碳素纤维＋PTFE、对位聚苯
螺柱 螺母
35 35CrMoA(B7) 45(2H)
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料
Ｖ型PTFE、柔性石墨
主要外形尺寸：
公称压力（MPa)
公称通径
L
D
D1
D2
D6
b
f/f1
z-φd
H(mm)
重量（kg)
mm
mm
Q47
Q347
Q647
Q947
Q47
Q347
Q647
Q947
Q67
Q367
Q667
Q967
1.6
100
229
215
180
155
-
20
8-18
178
416
470
45
78
85
40
73
80
125
356
245
210
185
-
22
8-18
152
542
520
58
107
120
50
100
110
150
394
280
240
210
-
24
8-23
205
572
538
117
145
180
100
130
160
200
457
335
295
265
-
26
12-23
398
736
580
185
220
245
155
200
220
250
533
405
355
320
-
30
12-25
495
890
637
245
280
300
215
255
280
300
610
460
410
375
-
30
12-25
580
910
683
395
450
445
345
415
400
350
686
520
470
435
-
34
16-25
625
1020
796
516
570
585
500
520
540
400
762
580
525
485
-
36
16-30
720
1080
842
756
920
860
700
920
805
450
864
640
585
545
-
40
20-30
770
1120
874
958
1140
1075
900
1140
1010
500
914
705
650
608
-
44
20-34
840
1150
904
1200
1360
1310
1100
1360
1240
600
1067
840
770
718
-
48
20-41
1050
1210
1120
1500
1620
1450
1400
1620
1360
700
1245
910
840
788
-
50
24-41
1100
1300
1218
1800
1930
1810
1680
1930
1710
800
1397
-
-
-
-
-
-
1150
1460
1328
2100
2250
2010
1980
2250
1910
