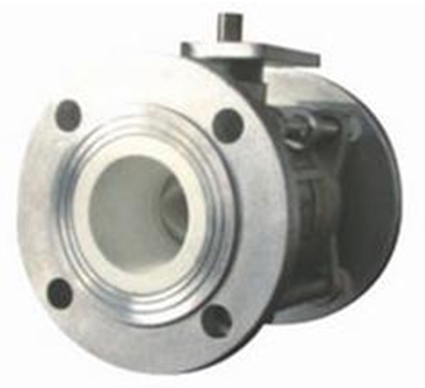

BYQ6/9/41F/W陶瓷球阀
产品工作原理和用途:
氧化锆陶瓷球阀除具有金属球阀的绝大多数优点外,更具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低,运行经济性高和寿命长(是钛阀的2~4倍)的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。适用于各种酸、碱、盐类液体、气体介质环境,硬密封阀尤其适用于带颗粒、纤维状介质环境。
产品结构特点:
1、抗冲蚀、耐磨损
阀球、阀座及内衬均采用氧化锆结构陶瓷材料,洛氏硬度高达HRA87以上,因而能承受高速流体及硬颗粒介质的冲蚀。具有优异的耐磨损性。
2、抗腐能力强
经中科院金属腐蚀与防护研究所检验,除玻璃溶液及氢氟酸外,氧化锆陶瓷材料具有优异的耐蚀性。
3、使用寿命长
通过机械部合肥通用所静压寿命试验,开关一万次仍不泄露。
产品主要零件材料:
型号
Model
内衬
Liner
温度
Temp.
阀体
Body
球体
Ball
阀杆
Stem
阀座
Seat
填料
Packing
Q41F-10CF
FEP
-29~150℃
ZG25
FEP
FEP
PTFE
PTFE
Q41F-10CFSC
FEP
-29~150℃
ZG25
陶瓷
316
PTFE
PTFE
Q41F-10CFSC
PTFE
-29~220℃
ZG25
陶瓷
316
PTFE
PTFE
产品主要尺寸:
Q41F-10CF,Q41F-10KCF
公称直径DN
L
L0
H
JB/T79.1-94 PN10法兰尺寸Flange Dia.
JIS 10K法兰尺寸Flange Dia.
inch
mm
D2
D1
D
Z-φd
b
f
D2
D1
D
Z-φd
b
f
1/2”
15
130
100
103
45
65
95
4-φ14
10
2
52
70
90
4-φ15
12
2
3/4”
20
140
150
112
55
75
105
4-φ14
10
2
58
75
100
4-φ15
14
2
1”
25
150
155
122
65
85
115
4-φ14
12
2
70
90
125
4-φ19
14
2
11/4”
32
165
155
130
75
100
135
4-φ18
13
2
80
100
135
4-φ19
16
2
11/2”
40
180
220
140
85
110
145
4-φ18
13
2
85
105
140
4-φ19
16
2
2”
50
200
220
140
100
125
160
4-φ18
14
3
100
120
155
4-φ19
16
3
21/2”
65
220
250
170
120
145
180
4-φ18
15
3
120
140
173
4-φ19
18
3
3”
80
250
300
190
135
160
195
8-φ18
15
3
130
150
185
8-φ19
18
3
4”
100
280
300
210
155
180
215
8-φ18
17
3
155
175
210
8-φ19
18
3
5”
125
320
400
250
185
210
245
8-φ18
20
3
185
210
250
8-φ23
20
3
6”
150
360
1000
265
200
240
280
8-φ23
22
3
215
240
280
8-φ23
22
3
8”
200
400
1000
300
260
295
335
12-φ23
24
3
265
290
330
12-φ23
22
3
Q41F-16CF,Q41F-150LbCF
公称直径DN
L
W
H
JB/T79.1-94 PN16法兰尺寸Flange Dia.
ANSI CLASS 150法兰尺寸Flange Dia.
inch
mm
D2
D1
D
Z-φd
b
f
D2
D1
D
Z-φd
b
f
1/2”
15
130
100
103
45
65
95
4-φ14
10
2
35
60.5
89
4-φ15
11
2
3/4”
20
140
150
112
55
75
105
4-φ14
10
2
43
70
98
4-φ15
11
2
1”
25
150
155
122
65
85
115
4-φ14
12
2
51
79.5
108
4-φ15
11
2
11/4”
32
165
155
130
75
100
135
4-φ18
13
2
64
89
117
4-φ15
13
2
11/2”
40
180
220
140
85
110
145
4-φ18
13
2
73
98.5
127
4-φ15
14
2
2”
50
200
220
140
100
125
160
4-φ18
14
3
92
120.5
152
4-φ19
16
3
21/2”
65
220
250
170
120
145
180
4-φ18
15
3
105
139.5
178
4-φ19
18
3
3”
80
250
300
190
135
160
195
8-φ18
15
3
127
152.5
190
4-φ19
19
3
4”
100
280
300
210
155
180
215
8-φ18
17
3
157
190.5
229
8-φ19
24
3
5”
125
320
400
250
185
210
245
8-φ18
20
3
186
216
254
8-φ22
24
3
6”
150
360
1000
265
200
240
280
8-φ23
22
3
216
241.5
279
8-φ22
25
3
8”
200
400
1000
300
260
295
335
12-φ23
24
3
270
298.5
343
8-φ22
29
3
