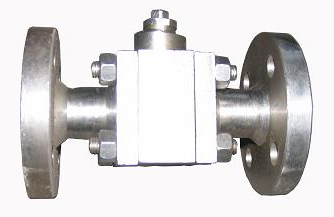

Q61N焊接式高压球阀
产品工作原理和用途：
Q61N高压焊接球阀所有部件均为锻件采用下装式阀杆,设备倒密封结构,高压球阀采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏,密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。
广泛用于输油、输气管路、合成氨工业中的氨、氢、氢氮混合体介质，液压系统和化工系统的各种管路上作启闭用。其最大优点为流阻小，安装维修方便，密封性能好。
产品结构特点：
1、本阀门所有部件均为锻件。
2、采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。
3、采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。
产品性能参数：
公称压力PN
16
32
MPa
强度试验压力PT
24
48
MPa
低压密封试验力
0.6
MPa
高压密封试验力
17.6
35.2
MPa
适用介质
水、油品、蒸汽
适用温度
-40～80℃
产品主要零件材料：
零件名称
材质
GB
ASTM
夹套
25
105
阀座
WCB
A216-WCB
阀体
25
A105
密封圈
PTFE、对位聚苯
球体
阀杆
1Cr13
A247-410
填料
柔性石墨
填料压盖
WCB
A216-WCB
产品主要尺寸：
公称通径（DN）
d
L
D
E
Q
H
W
管螺纹
(mm)
(in)
(mm)
(in)
P
20
3/4"
19
117
40
1 1/2"
58.5
147
101
170
G3/4"
25
1"
25
127
50
2"
62.5
156
106
170
G3/4"
40
1 1/2"
38
165
65
2 1/2"
63.5
181
125
250
G3/4"
50
2"
51
178
80
3"
68
218
135
250
G3/4"
80
3"
76
229
150
6"
82
275
193
350
G3/4"
100
4"
102
254
200
8"
83
300
265
420
G3/4"
150
6"
152
292
250
10"
95
403
355
1000
G3/4"
200
8"
203
330
300
12"
100
495
410
1300
G3/4"
