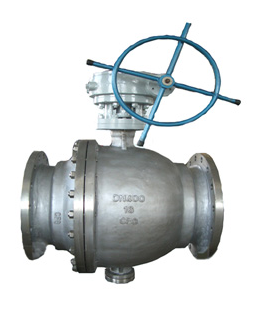

Q47F固定球阀
产品工作原理和用途：
Q47F固定球阀工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。
Q47F型固定球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
产品结构特点：
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关 位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。
产品性能参数：
型号
适用温度（℃）
适用介质
材料
Q47F-16C
-29～150
水、蒸汽、油品等
碳钢
Q47F-16P
CF8
产品主要零件材料：
零件名称
材质
GB
ASTM
阀体
WCB
A2116-WCB
弹簧
60Si2aMn
AISI 9260
密封圈
PTFE
PTFE
垫片
PTFE
PTFE
排污螺母
25
A105
"0" 型密封圈
橡胶
橡胶
底盖
25
A105
螺钉
35
A193-B7
固定轴
1Cr13
A276-410
滑动轴承
PTFE&
PTFE&
球体
1C18Ni9Ti
SS304
阀盖
WCB
A216-WCB
阀座
25
A105
阀杆
1Cr33
A276-410
螺柱
35CrMoA
A193-B7
螺母
35
A194-2H
压套
25
A105
填料
PTFE
PTFE
支架
WCB
A216-WCB
填料压盖
WCB
A2116-WCB
键 Key
45
AISI C 1045
主要外形尺寸：
公称通径
主要外形尺寸和连接尺寸
L
D
D1
D2
b
Z-d
H
H1
D0
47F-16C QD47F-16P QD347F-16P QD347F-16C QD347F-16P QD647F-16C QD647F-16P QD747F-16C QD747F-16P QD947F-16C QD947F-16P
50
178
160
125
100
16
4-18
160
85
-
65
191
180
145
120
18
4-18
170
95
-
80
206
195
160
135
20
8-18
200
110
-
100
229
215
180
155
20
8-18
210
120
-
125
356
245
210
185
22
8-18
350
215
-
150
394
280
240
210
24
8-23
530
190
-
200
457
335
295
265
26
12-23
575
230
600
250
533
405
355
320
30
12-25
585
260
600
300
610
460
410
375
30
12-25
730
300
600
350
686
520
470
435
34
16-25
860
350
800
400
762
580
525
485
36
16-30
935
395
800
450
864
640
585
545
40
20-30
975
440
800
500
912
705
650
608
44
20-34
1060
485
800
600
1067
840
770
718
48
20-41
1170
591
800
700
1245
910
840
788
50
24-41
1270
686
800
