SJ2310气浮式垂直度测量仪 自动采集数据、生成报表
- 这真不是您需要的产品？
- 品 牌：
- 深圳市中图仪器科技有限公司
- 用 途：
- 1）0-500mm/0-1000mm范围内垂直度及被测面直线度的高精度测量； 2）检测尺寸至500mm/1000mm内的0级、1级、2级以及部分00级各种类型直角尺的垂直度，以及被测面的直线度（选用相应配件）；
- 一、产品概述

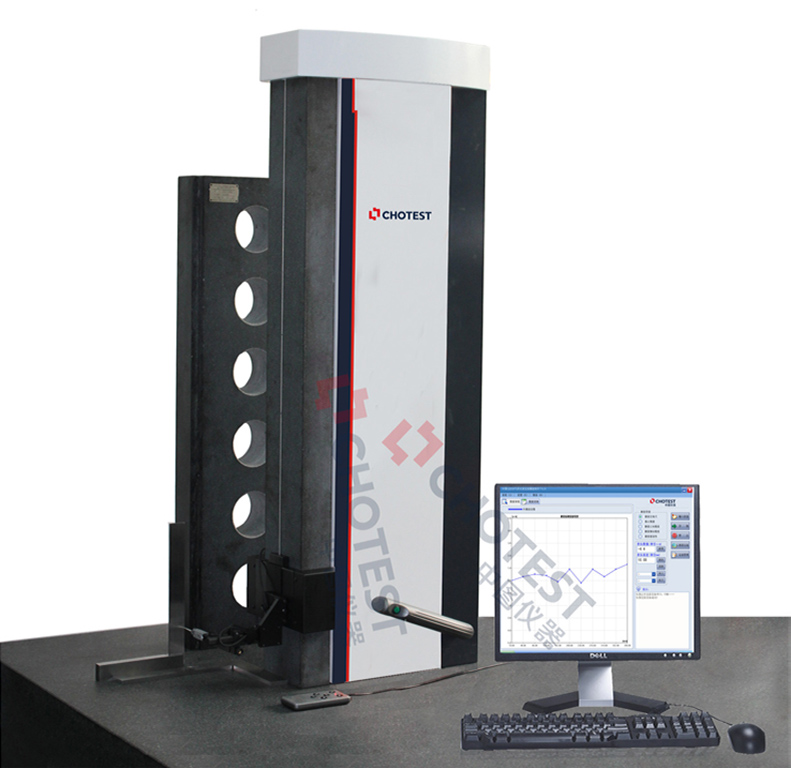

SJ2310气浮式垂直度测量仪是运用气浮与真空吸附的原理实现精密导向的精密仪器，其主要用于如下几个方面的测量：
1）0-500mm/0-1000mm范围内垂直度及被测面直线度的高精度测量；
2）检测尺寸至500mm/1000mm内的0级、1级、2级以及部分00级各种类型直角尺的垂直度，以及被测面的直线度（选用相应配件）；
3）检测方箱的各个工作面相互垂直度。
这种仪器具有测量精度高、性能稳定、操作及维护方便的优点，但是由于技术难度较大，在我们国内没有得到普及推广。国内在检测垂直度方面主要还是使用传统的检测方法，比如光隙法、手动打表法等，这些方法操作过程比较繁琐，检测效率也比较低。本仪器将以较低的成本实现自动化、高精度、效率高的测量，为国内垂直度参数的检测提供先进且切实可行的手段。
二、系统原理
本仪器包括导向装置、测量装置、驱动装置、气源控制装置、校对角尺、辅助夹具、电脑等。
系统原理图
1)导向装置：包括主体和气浮滑座。
■ 主体本身是使用优质花岗岩精密加工而成的高精度直角尺。
■ 气浮滑座与主体组成运动副，滑座的每个导向面与主体导向面之间均有气浮，可以实现无摩擦上下移动。
2)测量装置：包括高精度测头和夹持装置，安装在滑座上，随滑座一起移动，测头采集数据可以实时传输给电脑。
3)驱动装置：包括电机和绕线轮等。绕线轮驱动拉绳牵引滑座上下移动。
4)气源控制装置：包括气源过滤装置、稳压装置和控制阀门等。用以控制气体压力和流量的稳定，以保证滑座气膜厚度的稳定。
5)校对角尺：用来检查和修正仪器自身的垂直度。
6)辅助夹具：用以辅助固定被测件（如刀口形直角尺、平面直角尺等）。
7)电脑：输入被测件信息、自动采集数据并处理数据结果。
8)打印机：打印输出结果。
三、产品使用方法
本仪器主要是运用气浮与真空吸附原理进行测量的，在测量的过程中都必须有气体作润滑，所以开机后系统会对气路气压进行检测。当气压处在设置的范围内时电机才能开始工作，否则系统蜂鸣器就会报警，电机无法启动。滑台上下移动过程中，真空吸附滑台的正负压气路均要打开。使用前滑台的初始位置位于*低位置处（此时测头距离大理石平板表面约10mm）。以下是具体使用方法。
1、一般工件、三角形直角尺、圆柱形直角尺等单个测量面器具的测量；
1）按下底部气浮按钮，使主体浮起，然后将测量仪移动到基准工作台合适的位置，松开按钮使主体底部与基准工作台面接触；
2）仪器复位（测头距离基准工作台面约10mm处）；
3）调整被检器具位置使其被测量面与测头相接触，当测头示值接近零时，使测头读数清零；
4）在“输入检定信息”界面上设置被检器具的检定参数（如被测件类型、基本尺寸、测量点数、直角尺等级等）和相关信息（如被测件名称、生产单位、出厂编号、送检单位、设备编号、检定日期等），确定后点击“开始检定”按钮；
5）测量完毕后点击检定界面上的“查看本次记录”或者“记录管理”按钮查看检定记录，并可进行修改、打印等相关操作。
2、宽座直角尺、刀口直角尺等两个测量面器具的测量（有内角和外角的测量）；
1）按照以上步骤2-4测量外测量面（外角α）的垂直度，如下图所示；
2）外测量面测量完成后，软件界面上会出现一个提示对话框，提示进入内测量面（γ角）的测量，根据提示，调整好被测器具内测量面与测头的相对位置，当测头示值接近零时，使测头读数清零，然后重新点击检定界面上的“开始检定”按钮即可进行内测量面的测量；
3）测量完成后，软件会根据输入的“两个基面之间的平行度误差”按照规程换算出内角β（换算公式见下图所示）。
四、性能特点
1）自动采集数据、自动处理数据并根据规程判定检定结果、自动生成报表，并可以预览、打印历史记录，包括表格形式或曲线形式的各检定点数据、测量的垂直度或直线度以及根据规程判定的检定结果等；
2）测量精度高，使用精密加工而成的高精度优质花岗岩，并采用气浮式精密导轨和瑞士TESA测头进行精密测量；
3）主体底部和各个导向面之间均为气浮式设计，可以实现无摩擦移动，使操作更为轻松方便；
4）实时检测气源压力，防止气压不足磨损滑块；
5）可使用软件或按键盒进行自动或半自动测量，使操作更符合实际测量要求。
五、软件功能
1）自动检定一般工件、三角形直角尺、宽座直角尺、刀口形直角尺、宽座刀口形直角尺、圆柱形直角尺等；
2）自动采集数据、自动处理数据并根据规程判定检定结论、自动生成报表，并可以预览、打印历史记录，包括表格形式或曲线形式的各检定点数据、测量的垂直度或直线度以及根据规程判定的检定结果等；
3）可按被检器具类型、生产单位、出厂编号、检定员、送检单位、设备编号、检定日期和有效日期等查询和管理检定记录；
4）可从数据库中选定多条记录成批打印检定记录或者检定证书；
5）可将检定数据输出到Word文档；
6）具有备份和还原数据库的功能；
7）中文界面，更符合国内用户操作习惯；
8）具有仪器误差修正功能；
9）可根据客户特殊需求，定制检定记录报表和检定证书的格式。（选配）
六、典型应用
三角形直角尺 刀口形直角尺 方形角尺 圆柱直角尺 平面形直角尺 高精度机械零件
1）如下是刀口形直角尺检定示意图：
2）如下是圆柱形直角尺检定示意图：
七、技术参数
型号：0-500mm
测量范围: （0-500）mm
重复性: 0.3μm
正向综合示值误差: ±（0.3+L/500mm）μm, L为被测长度，以mm为单位
外形尺寸: 540mm×250mm×890mm
整机重量: ＜90kg
气源: 除油除水洁净气源，气源压力（0.6-0.8）MPa，过滤精度≤1μm
电源: 220v，50Hz
型号： 0-1000mm
测量范围: （0-1000）mm
重复性: 0.4μm
正向综合示值误差: ±（0.5+L/1000mm）μm, L为被测长度，以mm为单位
外形尺寸: 640mm×260mm×1330mm
整机重量: ＜180kg
气源: 除油除水洁净气源，气源压力（0.6-0.8）MPa，过滤精度≤1μm
电源: 220v，50Hz
九、 使用环境要求
1） 环境条件：（20±1）℃，温度变化≤1℃/h，相对湿度≤70%；
2） 平板工作面清洁，无凸起颗粒物或污垢；检验现场无振动和气流干扰。
