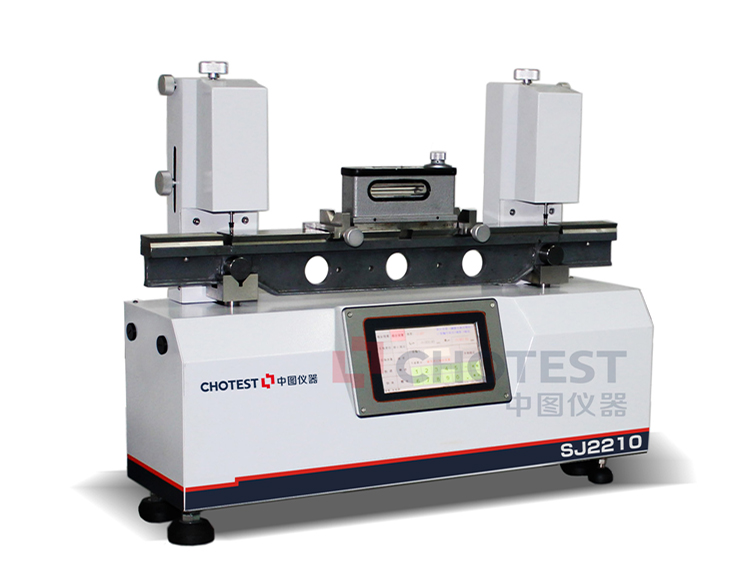

SJ2210小角度检定仪 自动生成报表
- 这真不是您需要的产品？
- 品 牌：
- 深圳市中图仪器科技有限公司
- 用 途：
- 用于检定和校准框式水平仪、条式水平仪、合像水平仪、电子水平仪、自准直仪等仪器的角度示值误差。
- 一、产品概述
SJ2210小角度检定仪是一种高精度的小角度测量仪器，用于检定和校准框式水平仪、条式水平仪、合像水平仪、电子水平仪、自准直仪等仪器的角度示值误差。
本仪器采用高精度进口光栅为主件的高精度长度计作为测量基准，替代原有以量块为测量基准的测量方法，减少影响测量结果的外在因素。操作简便、快捷，用户只需在操作界面设置好被检仪表的参数信息并按“开始检定”按钮，仪器将严格按照相关规程对被检仪表进行半自动检定和校准，操作者可以强烈感觉到效率提高，以前紧张劳累的工作现在变得轻松自如。
本机主要使用于中国大陆/港澳台地区：省级计量院、市级计量院、大型企业的中心计量室。
二、结构原理
本仪器包括高精度电机升降装置、光栅测量装置、被检放置平台和人机界面等。
结构原理图
θ=arctg(H/L),由于θ很小，也可以写成θ= H/L （单位：弧度），其中L为两长度计的间距。
SJ2210小角度检定仪采用高精度光栅长度计作为测量基准，通过控制电机升降产生标准角度Θ，被检角度与此标准角度Θ进行比较得出结果。
仪器在接受“开始检定”命令后，依据被检仪表设置的参数信息自动选择符合相关规程的程序，形成每个检定点需要的标准角度，此时检定人员只需按照屏幕提示进行简单的操作并将需要读取的示值或误差值输入到触摸屏即可，仪器将会自动保存检定数据。检定完成后仪器自动处理检定数据并按规程判定检定结果。
三、性能特点
1、电机自动控制，自动产生标准角度
触控屏自动控制电机精确升降，省却人工调节，避免了人工调节的操作误差。
2、自动计算，自动处理数据，自动生成报表
液晶触控屏内嵌功能强大的检定软件，可自动保存数据、自动计算检定结果并根据规程判定检定结论，可查看、导出历史检定记录。导出到PC管理软件的检定记录可自动生成报表，可供客户预览和打印，且包含检定记录和检定证书两种形式。
3、内嵌多种国家检定规程
紧跟国家标准，符合*新国家计量检定规程，完全按规程的要求设计的功能强大的检定软件，对于国内用户，针对性更强。
4、精度更高，效率更高
长度计采用高精度进口光栅为传感器件，测量时不依赖于量块，省却量块的计算、研合、恒温等过程，精度更高，效率更高。
5、高性能彩色触摸屏，操作更简单
对高性能彩色数字触摸屏进行人性化设计，可通过其设定操作流程，对于每一位刚接触本仪器的操作者来讲，短时间内即可学会，仪器操作界面良好，使用十分方便。高性能彩色触摸屏操作简单、分辨率高、直观便捷，设置有度、秒和弧度等显示方式。
四、标配功能
1、按*新国家检定规程半自动检定和校准框式水平仪、条式水平仪、合像水平仪、电子水平仪和自准直仪等；
2、可自动保存数据、自动计算规程中要求测量的各种示值误差并根据规程判定检定结果，可查看、导出历史检定记录；
3、具有数据校准和补偿的功能。
五、选配功能
1、导出到PC管理软件的检定记录可自动生成报表，可供客户预览和打印，且包含检定记录和检
定证书两种形式。
2、可按水平仪类型、生产单位、出厂编号、检定员、送检单位、设备编号、检定日期和有效日期等查询和管理检定记录；
3、可从数据库中选定多条记录成批打印检定记录或者检定证书；
4、可将检定数据输出到Word文档；
5、具有备份和还原数据库的功能；
6、可根据客户特殊需求，定制检定记录报表和检定证书的格式。（可选）
六、技术参数
1、 量程：0～70´（20mm/m）
2、 标准角度误差：±0.08角秒（±0.0004mm/m）
3、 分辨率：长度分辨率0.01μm，角度分辨率0.01秒，数字显示
4、 长度计误差：≤0.4μm
5、 平工作台平面度：≤3μm
6、 外形尺寸（长×宽×高，包括测微计）：750mm×230mm×550mm
7、 重量：＜60kg
8、 触摸屏显示尺寸：800×480 7寸，65536真彩色，显示位数为00.000.00
9、 电源： 220V 50Hz
10、 工作环境：温度：（20±2）℃，相对湿度：（50～70）%
七、产品配置清单
标准配置：
1、 小角度发生装置 1台；
2、 电脑管理软件1套
1）检定软件名称及版本号：中图SJ2210小角度检定软件V3.0
2）检定软件说明：符合国家有关框式水平仪、条式水平仪、合像水平仪、电子水平仪、自准直仪的计量检定规程的检定软件。每条检定记录可单独输出检定报告，并能在数据库中迅速的被查询、打印。
3、 仪器电缆1套；
4、 产品使用说明书1份；
5、 产品合格证、保修卡1套
