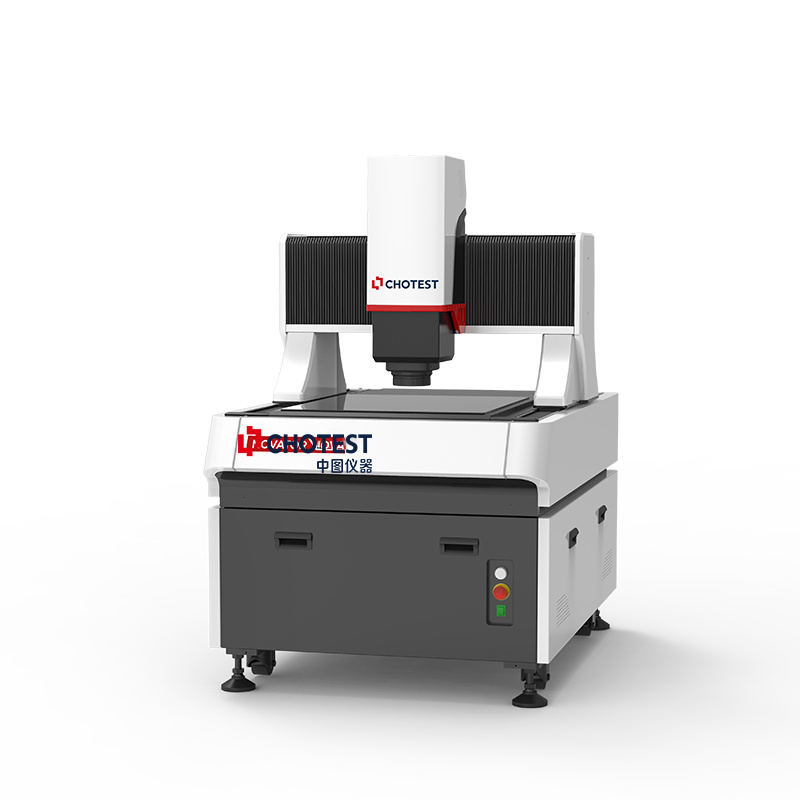

- 中图仪器Novator系列一键式影像光学测量仪是一种全自动影像测量仪，采用大理石主体机台和精密伺服控制系统，实现高精度运动测量；充分发挥光学电动变倍镜头的高精度优势，将传统影像测量与激光测量扫描技术相结合，实现2.5D和3D复合测量。Novator还支持频闪照明和飞拍功能，可进行高速测量，大幅提升测量效率；具有可独立升降和可更换RGB光源，可适应更多复杂工件表面。
技术规格
型号 Novator432
行程范围
X(mm)400
Y(mm)300
Z(mm)200
图像传感器
高清彩色工业摄像机
显示器 24英寸 LCD显示器（1920×1080）
光栅显示分辨率 0.1μm
镜头 13.3X电动连续变倍
放大倍率 光学放大0.6~8.0X;影像放大17~232X
检测精度
X/Y轴 (1.5+L/250)μm
X⊥Y轴 (2.0+L/200)μm
Z轴 (2.8+L/200)μm
3D扫描成像测量
Z向测量范围 5mm
扫描宽度 30mm
重复精度 ±1μm
测量精度 ±0.1%F.S.
扫描速度 10~80mm/s
支持飞拍测量模式 支持
支持导航相机 支持
外形尺寸(mm) 860*1350*1670
仪器重量(kg) 650
承重(kg) 25
测量功能
1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、最近点等。
2.Novator系列一键式影像光学测量仪可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。
3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。
4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。
5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。
6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。
7.支持公差批量设置、比例等级划分、颜色自定义管理。
日常操作中的注意事项
1、先开影像仪控制箱电源，再启动扫描软件。
2、将影像仪工作台上的杂物清理干净，再进行影像仪设备归零，防止测头发生碰撞。
3、请勿将过重的物体摆放于转台上，以致损坏影像仪转台。
4、禁止将工件固定在影像仪转台上喷涂反差剂。
5、影像仪工作台运动时尽量避免急停。
Novator系列一键式影像光学测量仪支持点激光轮廓扫描测量，进行高度方向上的轮廓测量；支持线激光3D扫描成像，可实现3D扫描成像和空间测量。融入中图闪测仪的拼接测量功能，支持飞拍模式测量，测量效率提升5~10倍。
