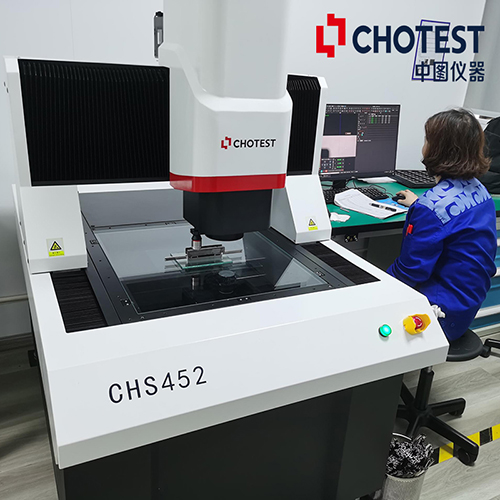

CH系列精密全自动影像测量仪器有放大作用，可作长度、角度、形状、表面等检验工作。它采用大理石主体机台和精密伺服控制系统，充分发挥光学电动变倍镜头的高精度优势，将传统影像测量与激光测量技术相结合，可用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、钟表、计量检测等领域，实现各种复杂零件的表面尺寸、轮廓、角度与位置、形位公差等精密测量。

测量功能

1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、最近点等。

2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。

3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。

4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。

5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。

6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。

7.支持公差批量设置、比例等级划分、颜色自定义管理。

CH系列精密全自动影像测量仪器支持触发测头和光学测头，进行高度、平面度测量，实现3D空间测量。可随意搭配多种复合传感器，真正的实现二维平面尺寸+高度尺寸一次性测量，也可随意搭配常规的卡尺、高度计等检测工具，一次测量后数据传输到定制报告模板中。
