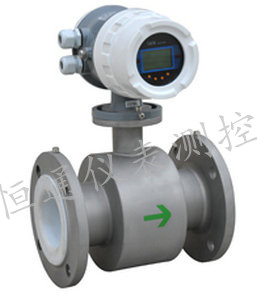

- LDE型智能电磁流量计，循环水流量计、污水排放流量计、废水流量计山东
一、循环水流量计产品概述
LDE型智能电磁流量计是我公司采用国内外最先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。转换器电路设计采用国际先进技术，输入阻抗高达1015欧姆，共模抑制比优于100db，对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使流量计小型流量化的特点。使客户“买的放心，用的省心，服务称心”是我公司的宗旨。
二、LDE型恒通电磁流量计主要优点：
1、电磁流量计系统的测量准确度能够满足目前的贸易计量要求(≤0.5%)；
2、电磁流量计测量范围较宽（qmax/qmin=15～20），可在孔板和其他量计无法涉足的部分小流量区域进行有效工作；
3、电磁流量计体中同时集成多种功能于一体，可测量流体的标准体积流量或标准质量流量。
4、电磁流量计采用全智能化、数字化电路设计，可自动检测管道内部空管与否，流体流速。
5、电池供电型无需外接电源既可连续工作两年以上。电磁流量计表头可180度随意旋转，安装方便。
6．电磁流量计管道式结构，无可动部件，几乎无压损，安全性能高,结构紧凑，外形美观。
7．电磁流量计就地显示瞬时流量和累积流量。
8．电磁流量计采用新型信号处理放大器和独特的滤波技术，有效地剔除了管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
9．电磁流量计流量计 特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可永久性保存。
恒通电磁流量计主要参数：
口 径：DN6～DN3000mm
公称压力：0.6～20MPa
电磁流量计工况温度：-10～+180℃
精 度：±0.5%FS
量 程 比：1：20
壳 体：碳钢；不锈钢
供电方式：内置锂电池（两年换一次）；外供24VDC，220VAC（可选）
输出信号：4～20mA二线制；数字脉冲；RS232/RS485(或按用户要求协商提供)
防护等级：IP65 IP67 IP68（分体式）
防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
执行标准：企标Q/BET05-06
表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；棒状满量程百分比；故障自检
公称通径：卡箍安装式：DN6～DN50； 法兰式：DN6～DN2000； 插入式：DN200～DN3000。
三、LDE型智能电磁流量计工作原理
LDE电磁流量计是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量， 并能输出脉冲，模拟电流等信号，用于流量的控制和调节。
E=KBdv
式中： E---------------为电极间的信号电压（v）
B-----------------磁通密度（T）
d------------------测量管内径（m）
v------------------平均流速（m/s）
式中k, d为常数，由于励磁电流是恒流的，故B也是常数，则由E= KBdv可知，体积流量Q与信号电压E-成正比，即流速感应的信号电压E与体积Q成线性关系。因此，只要测量出E就可确定流量Q，这是电磁流量计的基本工作原理。
由E=KBdv可知，被测流量体介质的温度、密度、压力、电导率、液固两两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或者动及阻流部件，因此几乎没有压力损失，并且有分高的可靠性。
应用领域
由于电磁流量计有其独特的优点，因此被广泛用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量。
四、电磁流量计主要技术参数
●公称通径系列DN(mm)
管道式四氟衬里：
10,15,20,25,32,40,50,65,80,100,125
150,200,250,300,350,400.450,500,600
管道式橡胶衬里：
40，50，65，80，100，125，150，200，300
350，400，500，600，800，1000，1200…
注：特殊规格可以定制
●流动方向：正，反，净流量，
●量程比：150：1
●重复性误差：测量值的±0.1%
●精度等级：管道式：0.5级，1.0级
●被测介质温度：普通橡胶衬里：-20~+60℃ 高温橡胶衬里：-20~+90℃
聚四氟乙烯衬里：-30~+100℃ 高温型乙烯衬里：-30~+180℃
●额定工作压力：管道式：DN10—DN65：≤2.5Mpa, DN80—DN150：≤1.6Mpa,
DN200—DN1200：≤1.0Mpa 注：特殊规格高压电磁可以定制
●流量测量范围：流量测量范围对流速度范围是0.3—15m/s
● 电导率范围：被测流体电导率≥5μs/cm，大多数以水为成份的介质，其导电率在200-800μs/cm范围内，均可选用电磁流量；
●输出电流及负载电阻：4~20mA全隔离负载电阻＜750欧姆脉冲频率0-1KHZ光电隔离OCT外接电源≤35V，导通时 集电极最大电流为25mA
●电极材料：含钼不锈刚、钛（Ti）、钽（Ta）、哈氏合金（H）、铂（Pt）或其他特殊电极材料
●防护等级： 潜水型： IP68，其他型 IP65
●供电电源：85~265V， 45~63HZ
●直管段长度：管道式：上游≥5DN，下游≥2DN
●连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB9119-88的规定。
●防暴标志：mdllBT4
●环境温度： -25℃~+60℃
●相对温度：5%~95%
●消耗总功率：小于20W
常见介质电导率表
液体 电导率（μs/cm） 液体 电导率（μs/cm）
各种酸 10*104-801*104 啤酒 600-800
碱液 8*104-30*104 麦芽汁 500-1000
蒸馏水 0.01-5 牛奶 200-300
水及饮料 200-800 水果酱 400-1000
五、电磁流量计选型
正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定，使电磁流量计的通径，流量范围，衬里材料，电极材料和输出电流等，都能适应被测流体的性质和性质和流量的要求。
可测量的流体
由电磁流量计的工作原理可知，能选用电磁流量计测量流量的流体必须是导电的，严格的说，除了高温流体之外，只要电导率大于5μ/cm的任何流体都选用相应的电磁流量计来测量流量，因此不导电的气体，蒸汽，油类，丙酮等物质不能选用电磁流量计来测量流量。
传感器口径的确定
流量计使用流速最好在0.3-15m/s范围内，此时流量计口径可选择与用户管道口径一致。
使用流速低于0.3m/s时最好在仪表部位局部提高流速，采用缩管方式：
一体型或分离型的选择
一体型：现场环境较好的情况下，一般都选用一体型，即传感器和转换器组装成一体。
分离型：即传感器和转换器分开装于不同的地点，一般出现以下情况时选用分离型。
⑴环境温度或流量计转换器表面受辐射温度超过60oC.
⑵管道震动较大的场合。
⑶会对传感器的铝壳严重腐蚀的场合。
⑷现场温度较大或有腐蚀性气体的场合。
⑸流量计装在高空或并下调试不方便的场合。
订货时应注明传感器的转换器分离距离，一般不能超过100m,转换器为墙挂式安装。
电极、接地环材料的选择
应根据被测的流体的腐蚀性来选择电极的材料，请查有关腐蚀手册，对于特殊流体应作试验
材料 耐腐蚀性能
含钼不锈钢
（OCr18Ni12Mo2Ti） 硝酸、温室下＜5%硫酸、沸腾的磷酸、蚁酸、碱溶液、在一定压力下的亚硫酸、海水、醋酸
哈氏合金C
哈氏合金B
(HC HB) 耐氧化性酸、氧化性盐、耐海水、耐非氧化性酸、非氧化性盐、碱、常温硫酸
钛(Ti) 海水、各种氯化物和次氯酸盐、氯化性酸（包括发烟硝酸）、有机酸、碱
钽(Ta) 除氢氟酸、发烟硫酸、碱外的其余化学介质、包括沸点的盐酸。硝酸和＜175oC硫酸
铂(Pt) 各种酸、碱、盐不包括王水
衬里材料选择说明
应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。
内衬材料 名称 符号 性能 最高工作温度 适用液体
橡胶 氯丁橡胶 耐磨性中等，耐一般低浓度的酸碱盐的腐蚀 ＜80OC 自来水、工业用水、海水
聚胺脂橡胶 极好的耐磨性能，耐酸碱性能较差 ＜60OC 纸浆、矿浆等浆液
氟塑料 聚四氟乙烯 F4或PTFE 化学性能很稳定，耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀 ＜180OC 腐蚀性强的酸碱盐液体
四氟乙烯和六氟丙烯译名：特氟隆FEP F46或FEP 化学性能略逊于F4 腐蚀性的酸碱盐液体
塑料 四氟乙烯和乙烯 F4或ETFE 化学性能略逊于F4 腐蚀性的酸碱盐液体
聚乙烯 PO 化学性能稳定 ＜60OC 污水
聚苯硫醚 PPS ＜150OC 热水
紊流）就不会影响测量结果的。因此说电磁流量计是一中真正的体积流量计。对于制造商和用户来说，只要用普通的水实际标定后就可以测量其他任何导电流体介质的体积流量，而不需要任何修正。这是电磁流量计的一突出优点，是其他任何流量计所没有的。测量管内无活流量范围的选择
电磁流量计安装地点的选择
为了使变送路工作可靠稳定，在选择安装地点时应注意以下几个方面的要求：
⑴尽量避开铁磁性物体及具有强电磁场的设备（如大电机、大变压器的等），以免磁场影响传感器的工作磁场和流量信号。
⑵应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。
⑶应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。
⑷选择便于维修，活动方便的地方。
⑸流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧。
安装要求
为了你正确的测量，在选择管道上位置时应注意以下几点要求：
⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。
⑵介质在安装位置应该满管流动，避免比满管及气 体附着在电极上。
⑶对于液固两相流体，最好采用垂直安装，使被传感器衬里磨损均匀，延长使用寿命。
⑷流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。（见图）
⑸修改管道的安装方法：
当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足：前直管段≥5DN,后直管道≥2DN(DN为管径)
⑹前后直管段为流量计前≥5DN，后端≥2DN
