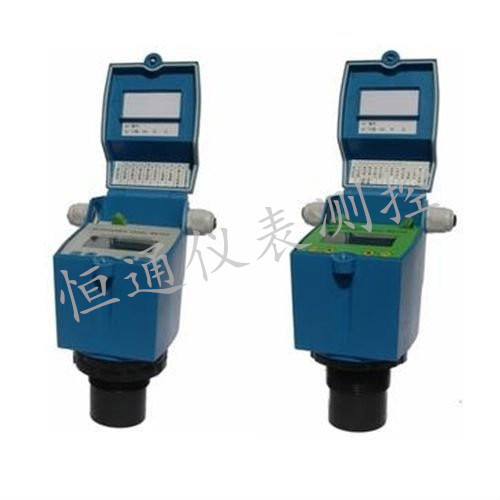

- 应用
连续、非接触测量液体、糊状和小颗粒物料的物位。 最大测量距离
量程
测量介质
最大测量距离
液体、流体 5m 10m 15m 20m
高温、有水汽* 3m 6m 9m 12m
颗粒>4mm 固体* 2m 4m 6m 8m
*注:超声波液位计的最大测量距离受到工况的影响。上表数据仅供参考。
特点
多达四种显示模式,可显示液位、距离、回波波形、历史曲线。 内部集成温度传感器,实时对声速进行温度补偿。 借助图形液晶显示、键盘,可现场进行参数设置。 自带 4~20mA 电流模拟、液位模拟诊断功能。 可选择中、英文显示。也可选择米、英寸。 自动检测现场电气干扰,并进行干扰抑制。 所有输入、输出线都有过压、过流保护。 提供报警电流输出功能。 非接触测量,寿命长。
技术参数
类型
内容
二线制 四线制
一体式 一体式 分体式
测量范围 0~5m、0~10m、0~15m、0~20m
盲 区 0.25m~0.8m(视测量范围而定)
测量精度 ±0.3%FS* (标准条件*)
分 辨 率 1mm
仪表显示 中英文显示液位、距离、电流、回波波形、历史曲线
供电电压 DC12V~36V / 22mA
DC12V~36V / 80mA 或 AC85V~265V / 5W
模拟输出
4~20mA 环路电流输出 负载小于 400 欧姆
4~20mA/bit12 电流输出 负载小于 500 欧姆
数字输出 HART 5.0(选配) RS485/Modbus-RTU
开关量输出 无
2 路 SPST 继电器 4 路 SPST 继电器
触点功率 3A 250VAC / 5A 30VDC
电气接口 PG9 防水接口 PG11 防水接口
过程接口 G2(可定制 G1 1/2)
变送器材质 ABS 工程塑料
探头材质 普通防水 ABS / 耐腐蚀 ETFE / 也可定制聚四氟乙烯 PTFE 探头
探头线长度 无 小于 200 米
环境温度 -20℃ ~ +60℃*
防水等级
IP67 IP65
常年处在潮湿环境下,建议在防水接头、仪表盖缝处涂玻璃胶
过程温度 -40℃ ~ +90℃(超过+70℃需在订购时注明要求)
过程压力 0.8~3bar / 海拔小于 2000 米
**FS:全量程。 *标准条件:温度 20℃±5℃,湿度 45%~75%,周围无风,1bar 的空气中。
*环境温度在-40℃~ -20℃时,液晶无法显示,但仪表能工作。当温度大于-20℃后,
液晶能恢复显示。
注意: 由于超声波液位仪属于弱电仪表且内部放大倍数高,故仪表的接地非常重要。 4-20mA 线应采用 RVVP 2×0.5 屏蔽电缆,且不与动力线并行走线。 探头线应采用 RVVP 4×0.3 屏蔽电缆,且中间无接头,不与动力线并行走线。 与仪表相连的 PLC 要远离变频器、电机,且不与变频器使用同一电源。 仪表常年处在潮湿环境下,建议在电缆进线口、仪表盖缝处涂玻璃胶。 数显表的接线,请以数显表说明书为准。 若数显表的 DC24V 输出电流小于 50mA,将不能给四线制仪表供电。
