MODEL HT801
Pressure Transmitter
USER’ MANUAL
济宁恒通仪表测控技术有限公司
一 HT801压力变送器简介

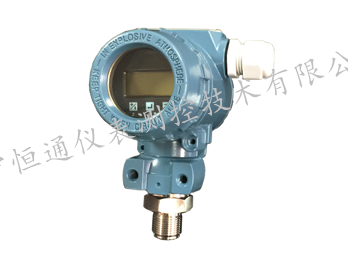

HT801型压力变送器为我公司系列压力变送器的标准形式。采用全智能技术，体现世界一流压力变送器工艺；结构紧凑、坚固、重量轻、便于安装、使用方便、免维护；零点量程可以在外部调节，迁移范围宽；带液晶显示可通过按键对变送器参数进行组态。适用于多种场合全天候恶劣危险环境和各类腐蚀性介质。
二 HT801压力变送器指标
量 程：0～0.2kPa～60MPa (量程<1kPa时只可测量无腐蚀或若腐蚀性介质) 具体产品的量程详见产品铭牌。
测压形式：表压(G) 绝压(A) 密封压(S) 负压(N)
补偿温度：(-10～70)℃
工作温度：(-30～85)℃
综合精度： 0.25级，0.5级
输出选择：(4～20)mA；(1～5)V (具体产品的输出详见产品铭牌)
电源电压：24V DC
三 HT801压力变送器接线方式
卸下变送器接线端的旋盖，可以看到如图1所示的接线端子。
图1
典型接线图如下图：
结构尺寸
产品外壳：合金铝；
主体结构：不锈钢；
涂 层：塑料喷塑；
压力接口：M20 X1.5（特殊可订制）
五、零点量程迁移（需此功能，定货时请说明）
零点迁移为最大量程的50%；量程调节为极限量程的200%FS。 例如：极限量程为6MPa的HT801型压力变送器，其零点可迁移到3MPa，
量程可在3～6MPa内任意调节。（如图2所示）
图2
六、HT801压力变送器安装方式
HT801型压力变送器的压力接口一般为M20 X1.5的不锈钢螺纹（安装请参见图3）。
图3
七、HT801压力变送器调试与操作
7.1 概述
无显示线路板面板图
图4
液晶显示表头面板图
图5
7.2 无液晶显示变送器按键操作
当变送器无显示表头时，利用线路板上自带的按键S和Z（如图4所示）可进行以下操作。
7.2.1 清零
确保变送器处于通电状态并且处于零压力受压状态，同时按住S按键和Z按键 5秒以上，然后同时释放两按键，再次按住两按键保持2秒左右，变送器将按当前压力值进行清零。
7.2.2下限校准（零点有源迁移）
确保变送器处于通电状态并且处于量程下限受压状态，同时按住S按键和Z按键 5秒以上，然后同时释放两按键，再次按住Z按键2秒左右，变送器将当前压力作为量程下限，但变送器的量程不会改变。例如：变送器的量程为0-5kPa，当前压力为-1kPa，当执行本操作后，变送器的量程变为-1-4kPa。
7.2.3 上限校准（满点校准）
确保变送器处于通电状态并且处于量程下限受压状态，同时按住S按键和Z按键 5秒以上，然后同时释放两按键，再次按住S按键2秒左右，变送器将当前压力作为量程上限，但变送器的量程下限不会改变。例如：变送器的量程为0-5kPa，当前压力为4kPa，当执行本操作后，变送器的量程变为0-4kPa。
7.3 有液晶显示变送器按键操作
7.3.1 按键说明
按键图示 按键名称 按键功能
S 在参数设定状态下为移位功能，该按键也具有7.2项S按键功能。
M 菜单和参数确认按钮。
Z 在参数设定状态下为+1功能，该按键也具有7.2项Z按键功能。
液晶面板上的按键S和Z同样可实现7.2所描述的功能。
7.3.2 组态操作
当要对变送器进行组态时，确保变送器处于通电工作并处于测量显示状态，按住M按键5秒左右显示小数位修改项，逐次按下M键会显示单位、下限、上限、阻尼时间修改项，再按一次返回测量界面。
举例：（例子中是一台量程0—2.5MPa、显示3位小数位，阻尼时间为0.2S、单位为MPa的变送器）
● 修改小数位
按M键5秒进入小数位修改界面，如上图。按Z键
修改位数。按M键确认并进入下一项菜单。
修改单位
按M键进入单位修改菜单，如上图。3秒后会显示当前
单位，按Z键选择所需单位。按M键确认并进入下一项菜单。
修改下限
按M键进入下限修改菜单，如上图。按S键
选择要修改的数值位及小数点位置和量程正负（闪烁位
表示当前位置可修改），按Z键当前数值加一或移动小
数点位置及量程正负号（正量程时数值前为空白不显示
+号）。按M键确认并进入下一菜单。
修改上限
按M键进入上限修改菜单，如上图。修改方法参考下限修改方法。
修改阻尼时间
按M键进入阻尼时间修改菜单，如上图。数值修改方法参考量程下限修改方法。
恢复出厂值
当操作失误或变送器的参数调整混乱时，可用此功能将变送器恢复至出厂状态，再根据需求更改参数设置。
将阻尼时间改为801.000按M键恢复出厂设置。如上图。
若在菜单或参数设置状态下当无按键操作15秒左右，变送器自动退出参数组态并返回到测量状态。
八、HT801压力变送器微压力（小于1.5kPa）变送器的安装说明
HT801型微压力变送器的安装位置会对变送器的零点输出产生影响，可在变送器安装结束后，对零点输出进行清零操作，在没有标准压力源的情况下禁止使用上限校准功能，否则会严重影响变送器的精度。
