- 微型齿轮流量计
一、LCW微型齿轮流量计产品概述
LCW系列微型流量计是应市场需求，在吸收国外先进技术的基础上，研制开发的新型的容积式流量计。已形成多种规格和型号。它具有体积小巧、结构简单、 安装及维护使用方便、计量精度高等特点。对被测液体的粘度适应性强，被测液体的压力变化和前后直管段无特殊要求，流量微小，自流即可工作计量。特别适用于汽车耗油、锅炉燃油、医药、食品、化工原料、酒类、牛奶、植物油罐装等各种液体的微小流量的准确计量。
二、LCW微型齿轮流量计工作原理
LC系列微量流量计由流量变送器和显示两部分组成，流量变送器的计量腔内有一对椭圆型计量齿轮，该齿轮与计量腔体组成若干已知体积的空腔作为计量单元。在进出口微压差的作用下，推动齿轮转动，并不断地把进口液体经计量腔计量后送至出口，同时传感器产生相应的电信号，并送至显示部分，显示部分处理后，即可显示出液体的瞬时流量和累计流量。
三、LCW微型齿轮流量计产品特点
1、测定原理为容积式。传感器，不与介质接触，就可透过外壳检测，无机械传动 损失，保证了测量精度
2. 本体材料为不锈钢，适应于各种液体。所有零部件均经精密加工而成，无铸造缺陷，表面光洁美观。体积小巧、结构简单、安装及清洗维护方便。无须专业人员即可现场拆卸再装，且再装后，不改变原有计量精度。
四、LCW微型齿轮流量计主要技术参数
1. 脉冲输出型：采用三线制（正电源线，信号线与电源地线）无触点方波输出，
发讯可靠传输距离远，允许工作电压DC12V或24V 。可与各种二次仪表，PLC或DCS系统相联
2. 现场显示型：配电子液晶计数器，与变送器构成机电一体化流量计。内置锂电池（可连续使用多年）可显示总累积量，本次累积，瞬时量。并可以同步输出脉冲、 4～20mA，RS485，RS232（外接24VDC）
3. 精 度： 0.2，0.5 ，1.0
4. 介质温度： -20～+80℃
5. 公称压力： 0.3、0.6、1.0、1.6、2.5、4.0MPa
6. 本体材质： 铝合金、铜合金，不锈钢304、316齿轮材质：铝合金、铜合金，不锈钢304、316 密封材料： 丁腈橡胶 或 F4
粘度
2～200mPa.s
口径
(mm) 流 量 范 围 L/h
4 1—100
6 2—200
8 50—500
10 100—1000
特殊要求可以另行注明
7. 脉冲当量： 以实际标注为准 （单位：L/P）
五、LCW微型齿轮流量计流量范围
1—100 L/h 20-1500ml/min
2-200L/h 0.3-3L/min
100-1000L/h 1.5-16L/min
六、LCW微型齿轮流量计外形安装

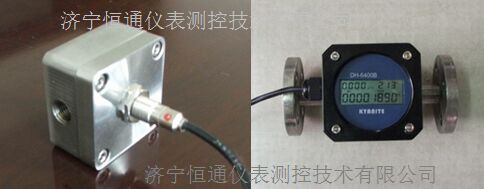

1.脉冲输出型（需配显示仪表） 55或80mm 55或80mm ■现场显示型 90mm46或 38mm 70mm
2. 安装前管线须清洗干净，在流量计前须安装过滤器。
3. 为便于检修，应装有旁路管线，流量计前后应安装阀门。
4. 流量计不分进出口方向
