- 磁翻板液位计

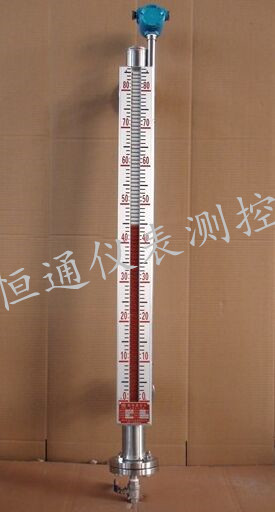

一. UHZ磁翻板液位计概述:
济宁恒通仪表测控技术有限公司UHZ-RF防腐系列硫酸液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
磁浮子液位计配置上下限开关输出可实现远距离报警、限位控制。配置变送器， 可实现液位的远距离指示、检测与控制。根据在容器上的安装位置不同，提供侧装和顶装两种方式。根据作介质的不同，提供不锈钢利ABS工程塑料两种材质；其中ABS特别适用于低浓度酸、碱等腐蚀性介质。
二、UHZ-RF磁翻板液位计有如下结构特点：
1、磁翻板液位计基本型
液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的永久磁钢通过磁耦合作用，驱动红、白色翻柱翻转180’液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色（或绿色），从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动，使安装在液位计立管设定位置上的簧片开关动作，实现开-关控制或报警。
3、电远传
在磁性浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，传唤成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。
三. UHZ-磁翻板液位计型号:
型号 代码 说明
UHZ- □ □ □ □ □ □ □
安装方式 C
D 侧装时
顶装时
主体材质
P
R4
RF ABS（仅适用于公称压力为0.6MPa时）
1Cr18Ni9Ti
不锈钢+四氟衬里
公称压力
1
2
3
4 0.6MPa
1.6MPa
2.5MPa
4.0MPa
型式
A
B
C
D
E 基本型
上下限开关输出型
电远传型（0～10mA输出，220V AC）
电远传型（4～20mA输出，24V DC）
本安防暴电远传型（4～20mA输出，24V DC）
安装间距 L 实际法兰间距0～5000mm任选
安装深度 L1 顶装式、0～3000mm任选
介质密度 ρ g/cm3
型号举例：
1、UHZ-CR43A/2550/1 L=2550 ρ=1
侧装式，1Cr18Ni9Ti（2.5MPa），基本型，安装间距2550mm，介质密度ρ:1g/cm3
2、UHZ-DR43AB/2500/0.6 L=2500 Ll=3000 ρ=0.6
顶装式，不锈钢（2.5MPa），带上、下限开关输出，测量范围2500mm，安装深 度3000mm，介质密度0.8g/cm
三. UHZ-磁翻板液位计主要技术性能:
注：
1、侧装式采用不锈钢材质时，测量范围=安装间距。采用ABS材质时，测量范围=安装间距L-150mm。
2、安装间距（测量范围）尺寸系列：500, 800, 1100, 1400, 1700, 2000, 2500, 3000, 3500, 4000, 4500, 5000
四.磁翻板液位计系统构成及接线:
1、上、下限开关输出（见图5）
由具有自保持作用的干簧开关和转换起组成，干簧开关和转换器分别安装于现场和控制室，由转换器提供3对触点开关。
2、电远传（见图6）
由测量单元和变送单元两部分组成。
3、本安防爆型（见图7）
五.磁翻板液位计订货须知:
1、注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
2、用户如使用JB及HG法兰或其它规格的法兰时可专门提出，我厂专业人员将协助选型或设计制造特殊产品。
3、用户须根据表1自备法兰及密封垫等连接件。
4、用户订购防爆产品时，若需附带安全栅应予以特别注明。
