- 一、HTMC电容液位计产品概述：

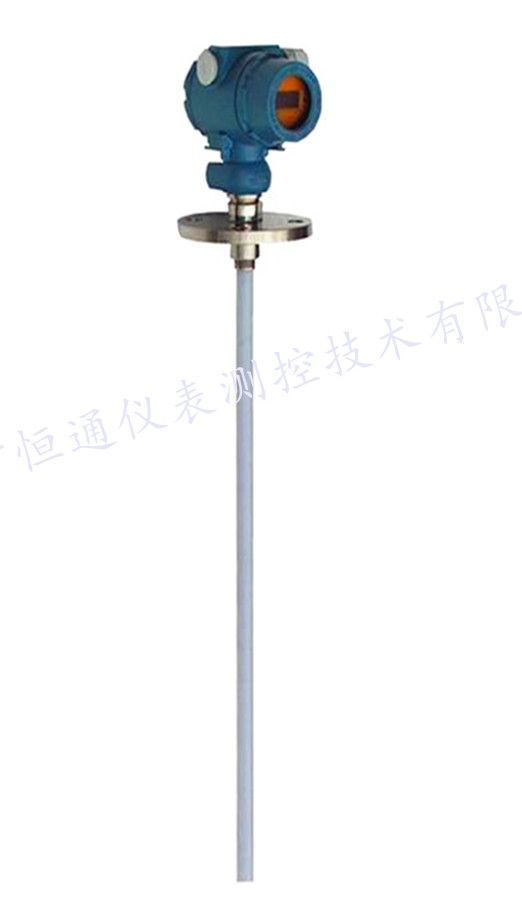

HTMC电容液位计（电容物位计）是利用电容量的变化来测量容器内介质物位的测量仪表，可直接输出4-20m A电流信号，它是一种两线制物位变送器，主要用于容器中导电或非导电液体、固体的物位测量。在容器内由电容液位计的电极和导电材料制造的容器壁构成了一个电容。对于一个给定的电极，被测介质的介电常数不变时，给电极加一个固定频率的测量电压，流过电容的电流则取决于电容电极间介质的高度，并与之成比例，因此，HTMC电容液位计是基于电容量的改变来进行液位测量的。用电容液位计测液位的基本要求是被测介质的相对介电常数（被测介质与空气的介电常数之比）在测量过程中不应变化。
二、HTMC电容液位计产品特点：
● 硬杆或者钢缆探头可以延长至20m
● 有多种形式的电级，应用广泛
● 无可移动部件
● 采用本安型设计
● HART通讯协议可选
三、HTMC电容液位计的参数如下：
类型 棒式 钢缆式 重型钢缆式
量程 0.2 ~ 3m 1 ~ 20m
湿件材质 过程连接 不锈钢（法兰连接）
探头部分 不锈钢，或防腐涂层
壳体材质 铝合金
介质温度 -30℃ ~ +200℃ -25℃ ~ +80℃
介质压力 Max. 6 MPa (60 bar) +20℃（见压力图表） Max 1.6 MPa (16 bar)
环境温度 -20℃ ~ +70℃
机械强度 - 7.7kN 45kN
绝缘电极电容 -600pF/m -200pF/m -600pF/m
输出 4 ~ 20mA,二线制输出电压/电流 用于测量电压的电阻器:1v/1mA
数字通信 HART
显示模块（可选） SAP-202
测量范围 0pF ~ 5nF
电容最小传送范围 10pF 或 10%
阻尼时间 3S，10S或60S
故障显示 COM和LED闪烁并且输出电流改变为3.8或22mA
传送电压/功率 12 ~ 36V Dcmax.22mA/48 ~ 800mW
最大负载 Rtmax=(ut-12v)/ 0.02A
精确度 ± 0.3%
零点温漂 ± 0.02%/oc
电气连接 M20 x 1,5
防护级别 IP65
防爆等级 x形式 防爆标志： II 1G Ex ia IIB T6
重量 2.3kg/0.5m探头 1..9kg/3m探头 4.5kg/3m探头（以实物为准）
