介质损耗测试仪

  • 这真不是您需要的产品?
  • 品  牌:
  • 主要规格:
  • 用  途:

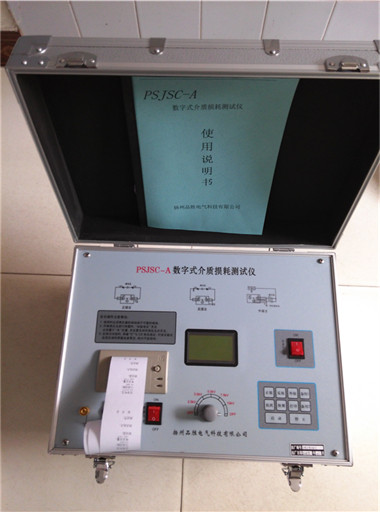

    • PSJSC-A介质损耗测试仪概况 本仪器是一种先进的测量介质损耗(tgδ)和电容容量(Cx)的仪器,用于工频高压下,测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗(tgδ)和电容容量(Cx)。它淘汰了QSI高压电桥,具有操作简单、中文显示、打印、使用方便、无需换算、自带高压,抗干扰能力强, 测试时间短等优点,是我厂的第三代智能化介质损耗测试仪。 PSJSC-A介质损耗测试仪技术指标 1、试验环境温度:10℃~30℃(LCD液晶屏应避免长时间日照) 2、相对湿度:20%~80% 3、供电电源:电压:220V±10%,频率50±1Hz 4、外形尺寸:长*宽*高=470mm*320mm*360mm 5、重量:18kg 6、输出功率:1.5KVA 7、显示分辨率:3位、4位(内部全是6位) 8、测试方法:正接法、反接法、外接试验电压法 9、测量范围:内接试验电压: tgδ:99.9% Cx :30 pF<Cx(10KV)<60000 pF 10KV Cx<60000 pF 5KV Cx<80000 pF 2.5KV Cx<0.3uF 外接试验电压:由外接试验变压器输出功率而定 10、基本测量误差:介质损耗(tgδ):1%±0.09% 电容容量(Cx):1.5%±1pF 11、分辨率: tgδ:0.01% Cx :0.1pF PSJSC-A介质损耗测试仪工作原理 仪器测量线路包括一路标准回路和一路测试回路,如图三所示。 标准回路由内置高压稳定度标准电容器与标准电阻网络组成,由计算机实时采集标准回路电流与测试回路的电流幅值及其相位差,并算出被测试品电容容值(CX)和介质损耗(tgδ)。 数据采集电路全部采用高压稳定器件,采集板和采集计算机被铁盒完全浮空屏蔽,仪器外壳接地屏蔽;另外使用了光导数据、浮空地、大面积地、单点地、数字滤波等抗干扰技术,加之计算机对数百个电网周期的数据进行处理,使测量结果稳定、精确、可靠。 仪器高压器的高压侧和测量线路都是浮地的,用户可根据不同的测量对象和测量需要,灵活地采用多种接地方式。如采用“正接线法”进行测量时,可将“E”点接地;而当采用“反接法”进行测量时,可将“UH”点接地,而将E点浮空。 PSJSC-A介质损耗测试仪使用方法及注意事项 1、操作键盘 备用------不用。 快测-------快速测量,无抗干扰功能。 抗扰-------抗干扰测量。 正接-------正接法测量。 打印-------在测试结果出来后,打印测试数据。 反接-------反接法测量。 起动-------起动高压,开始测量。 外接-------外接法测量。也用来选择外接标准电容的容量。 停止-------可以在测试过程中,中断测量。 2、使用时必须将仪器接地端子可靠接地。 打开电源,仪器首先自检 (显示屏、光电通讯、内存、操作键、数模转换、电网频率),自检通过后,进入主目录。) 3、只有关闭仪器电源,或试验电压选择开关置于“关”位置时,接触仪器的后部及其测量线缆与被试品才是被认为安全的。 4、仪器在测试过程中,严禁操作“试验电压”选择开关。 进入测量状态后,用户随时可用“停止”键退出测量状态。 5、正接线法时UH端输出高电压,反接线法Cx端输出高电压。 6、使用时首先要测量被试品的绝缘情况(一般用兆欧表测量,>1000兆以上)。 7、根据被试品的耐压等级来选择试验电压的档位。(高于10KV时用10KV的档位) 8、我公司提供的特种绝缘电缆可以拖地使用。 但电容量小于1000 PF时,高压侧的测量电缆线最好悬空,以保证测试的精度。 9、不得更换不符合面板指示值的保险丝管。 10、仪器使用时不要随意更换厂家配备的测试电缆,以确保测量的准确度。 正接线法:通电前,先将“试验电压”开关置于“关”位置。将UH端子用专用线缆的大铁夹(有UH标记),接至被试品高压端,将Cx端子用另一根专用线缆的芯线线头(红色,有CX标记),接被试品CX低压端,它的屏蔽线头(黑色,有E标记)接地,如果试品低压端有屏蔽端子,可用导线将该端子与“E”连接后接地。 通电后,按“正接”键。选好的正接线方式:用“试验电压”开关选好电压:然后按“起动”键开始测试。 反接线法: 通电前,先将“试验电压”开关置于“关”位置,将UH端子接地,将Cx的芯线(有CX标记)接至被试品CX的高压端。 通电后,按“反接”键, 选好反接线方式:用“试验电压”开关选好电压,然后按“起动”键开始测试。 特别注意:反接法时CX线的屏蔽“E”与Cx电位是相等的,E可接至被试品高压端的屏蔽端, 没有屏蔽端的, E要悬空,绝对不能接地!!!否则,仪器内部高压器变压器输出端短路。从CX夹子与E夹子到两线交叉的部分一定要离接地点10Cm以上, 确保高压不对地放电。 以避免损坏仪器和试验人员的安全。 外接高压法:(Cn为外接标准电容,CX为被试品。) 当被试品要求试验电压大于10KV时或试品容量大于60000pF时,可以外接高压进行测量,即不使用仪器内部高压器,而外接一台高压装置进行测量。 注意:外接高压法进行测量时,“试验电压”开关置于“关”位置!调整好外接电压,然后“起动”键开始测试。(注意:外接标准电容的耐压值,必须大于外接试验电压值的30%以上。)通电后按“外接”键,选好外接方式, 将仪器的“试验电压”开关置于“关”位置!选择好外接标准电容的容量,然后调整好外接电压,按“起动”键开始测试。中途会显示“请关闭外接高压!”并停一下,等候人工将外加高压关闭,关闭外高压后(必须关闭外高压),再按一次“起动”,键才能完成测试。如果外高压未关闭,则测试结果不真实。 {外接标准电容的容量选择: “外接方式”时,按一次“外接”键,则显示的外接标准电容容量“XXXXpF”将改变,共八种容量供选择(最后一种为厂家调试用,用户使用则无效)50pF,100pF,150pF,200pF,500pF,1000pf,XXXpF,XXXpF. 应选择与外接标准电容相等的容量。如果使用的外接电容量特殊,可请生产厂家将该电容容量输入仪器中。如果选择的外接电容与实际不相等,则测量结果会受影响。}该仪器为中文液晶显示,有中文汉字提示各类测试信息,当测试完成后,可按“打印”键,打印测试结果。 PSJSC-B变频介质损耗测试仪概述 是在我公司生产02型智能化介质损耗测量仪和03型全自动抗干扰介质损耗测试仪之后,研制成功第五代一种新型的测量仪,随着城乡电网改造的不断深入,更高电站越来越多,倒相法、移相法,已不能满足现场测试需求,变频测量是把50HZ变成其它的频率,(测量时频率自动跟踪改变,不需要手动选择)可以有效地排除强电场下对测量的干扰。该仪器体积最小,重量最轻,便于携带。有灵活的扩展性,通过接口与计算机连接,使用强大的软件附件,对仪器升级,人性化设计,全自动操作本仪器适合500kv及以下电站有干扰现场的试验。本仪器通过国家电力研究所及行业专家的鉴定,并获得国家高电压计量站的校准证书 1具有多种测量方式,可选择正/反接线、内/外标准电容器、CVT和内/外试验电压进行测量。 2测量时自动采用45/55Hz。测量电容式电压互感器(CVT)时,无需其它外接设备。 3内置SF6标准电容器,tgδ<0.005%,受空气湿度影响小。 4抗干扰效果好,内置自动跟踪的变频电源,能有效地消除强烈电场干扰对测量的影响,适用于500kv极其以下电站的强干扰现场试验。 5高压短路和突然断电时,仪器能迅速切断高压,并发出警告信息。 6测量重复性好,电压线性好(测量准确度不受电压影响) 7一体化结构,重量适中,便于携带。大屏幕带背光中文液晶显示器信息提示操作,使用方便。 8仪器自带打印机,及时保存测试数据。 9高压电缆连接至试品,保障安全;仪器未接地报警,安全措施完备。 PSJSC-B变频介质损耗测试仪技术指标 额定工作条件 环境温度:-10℃~50℃(当温度超出20℃±5℃时,每变化10℃仪器基本误差的改变量不超过基本误差限的1/2。) 相对湿度:30%~85% 供电电源:电压:220V±25V, 频率50±5Hz (本仪器可用发电机作电源。工作时发电机外壳需可靠接地。) 外型尺寸:a×b×h,mm:450×330×380 仪器重量:不大于18kg 电子电路功耗:不大于40VA 测量范围: 介质损耗(tgδ): 0~1 分辨率0.0001 电容量 (Cx): ≤60000PF 最小分辨率0.01PF 内接方式 试验电压 试品电容量 5KV 7.5KV 10KV 3PF~60000PF 1.5KV 2.25KV 3K 10PF~0.35μF 0.5kv 0.75kv 1kv 30PF~1.5μF 外接方式 “外接升压器”方式最高试验电压10KV “外接Cn”方式(外接高压、外接标准电容器)最高试验电压由标准电容器和被试品的耐压值决定(Umax=Imax/ωC)标准回路最大电流50mA(In=UωCn) 被试回路最大电流2A(Ix=UωCx) 基本测量误差 产品在环境温度20℃±5℃、相对湿度30%~85%的条件下 测量内容 tgδ范围 电容量范围(Cx) 试品类型 基本误差 介质损耗因数 0~1 50pF~60000pF 非接地 ±(1%读数+0.0005) 接地 ±(1%读数+0.0010) 3pF~50pF或60000pF以上 非接地 ±(1%读数+0.0010) 接地 ±(2%读数+0.0020) 电容量Cx 50pF以上 非接地与接地 ±(1%读数+2pF) 3pF-50pF以下 ±(1%读数+1pF) 内部升压器输出能力 输出电压 额定输出电流 5kv 7.5kv 10kv 100mA 1.5kv 2.25kv 3kv 300mA 0.5kv 0.75kv 1kv 500mA PSJSC-B变频介质损耗测试仪使用和操作 1使用前将仪器的接地端子可靠接地。所有人员必须远离高压才能开始测量。 2只有当仪器的“内高压允许”键未按下时,接触仪器的后面板和测量线缆与被 试品才是安全的。当仪器的“内高压允许”键按下时,蜂鸣器将鸣叫示警。 3仪器正在测量时,严禁操作除“启/停”键外的所有按键。但可用“启/停”键 退出测量状态。 4应保持仪器后面板的清洁,不要用手触摸。如后面板有污痕,请用干布擦拭干净以保证良好的绝缘。 5测量非接地试品(正接法)时,“Hv”端对地为高电压,测量接地试品(反接 法)时,“Cx”端对地为高电压,随仪器配备的红色、兰色电缆为高压带屏蔽电 缆,使用时可沿地面敷设,但必须将电缆的外屏蔽接至专用接地端。 6非接地试品的测量(正接法) 7接地试品的测量(反接法) 8外接升压器测量方式(外接高压) 9自激法测量(CVT 正接)
