- PSMOA—30kV氧化锌避雷器测试仪概述
PSMOA—30kV氧化锌避雷器测试仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀电间接触不良的内部缺陷，测量MOA的直流参考电压（U1mA）和0.75 U1mA下的泄漏电流。该仪器将直流高压电源、测量和控制系统组成一体，全部元件浓缩在一个机箱内，具有体积小，重量轻等特点，是电力系统以及氧化锌避雷器生产厂现场试验必不可少的设备。
PSMOA—30kV氧化锌避雷器测试仪产品技术参数
1、测量范围：电压0～30kV 电流：0～1000μA
2、测量精度：电压1％
3、环境温度：0～+40℃
4、相对湿度：25℃时≤85％
5、海拔高度：＜1000M
6、电源电压：220V±10％
7、电源频率：50±1HZ
PSMOA—30kV氧化锌避雷器测试仪使用方法
1、打开仪器箱盖，将仪器外壳牢固接地。
2、将避雷器的一端插入仪器的高压套管内（H端），另一端用线夹夹住。或者用专用的绝缘线从高压端引出外接试品。
3、合上电源开关，仪器内部自检后，报警灯亮，放电灯亮，两块表头指示值为零±1个字。
4、按一下复位键，报警灯灭，仪器进入检测状态，可以进行测试。
5、按下检测按钮约1秒钟后松开，仪器自动完成MOA的全部检测项目。
6、注意事项
（1）如果按下检测按钮报警灯亮，表明MOA的内部有接触不良的缺陷，或者是外部接线不牢，待放电灯亮后，检查外部接线是否有问题，或者更换试品后再按一下复位键，进行下一次检测。
（2）如果报警灯不亮，表明MOA的内部接触良好，接线无问题，仪器将自动进入测量U1mA和Id的状态，并将测试的结果显示在表头上，待放电灯亮后，检测结束，拆除试验接线或者更换试品进行下一次测试。
PSMOA—30kV氧化锌避雷器测试仪仪器调试及故障处理
1、仪器表头的调零
仪器使用一段时间后，可能会需要调整一下。将仪器机芯从箱体中取出，启动仪器，报警灯亮，（这时不要接入试品），按住检测按钮不放，调节指示表头上的相应电位器，直到表头指示分别为“零±1个字”为电压和电流调零分别进行。
2、0.75U1mA的校准
将校准按钮置0.75U1mA状态，接好试品，按下检测按钮，读取U1mA的电压值后，松开检测按钮，此时仪器电压马上会变为另一个电压值U1即0.75U1mA，两者进行比校，如果U1=0.75U1mA，则不需调整；U1≠0.75U1mA，则进行适当的调整，调整线路板上的相应电位器，直到U1=0.75U1mA。仪器校准后，能在相当长的时间由保证测量精度，不需频繁调整。校准完毕，将校准按钮置U1mA状态。
3、仪器误差调整
仪器使用一段时间后，如果发现有误差，则可进行调整，接好试品后，如果U1mA值确定，假设为27.0kV，按住检测按钮不放，看电压表的指示值是否与试器的参考电压U1mA（27.0kV）相等，如不相等，调整电压表表头左边的其准电位器，调整完毕，松开检测按钮。（见后面1图，基准的电压的调整）
4、简易故障的处理
如果电流表表头显示“[[[”或者和到零时，说明电流回路的输入保护级运放（CA3140E）IC1相当于保险管损坏，更换配置的元件。
PSMOA—30kV氧化锌避雷器测试仪产品的保护维修
产品自出厂之日起，一年内若因产品质量的本身问题，本公司负责保修，保修期外，负责对产品终身维修服务。
PSMOA—30kV氧化锌避雷器测试仪产品的成套性
1、PSMOA—30kV氧化锌避雷器测试仪 1台
2、电源线 1根
3、测试线 3根
4、合格证、保修卡 1份
5、使用说明书 1份
6 检测报告 1份

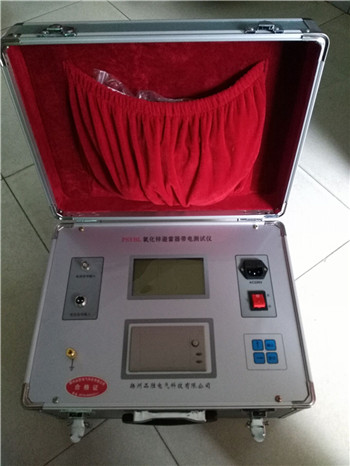

PSYBL氧化锌避雷器特性测试仪概述
PSYBL氧化锌避雷器特性测试仪是用于现场和实验室检测避雷器各项相关电气参数的专用仪器，广泛应用于氧化锌避雷器的现场在线监测（带电测试）和实验室（停电检测）的测试中。符合中华人民共和国电力行业标准《DL474.5-92现场绝缘试验实施导则—避雷器试验》的要求。本仪器采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。并显示电压、电流的波形及打印输出。采用大屏幕液晶显示，汉字菜单提示操作，使人机交换功能更强。提供现场的接线显示。本仪器具有接线简单、测量精度高、可靠性强等特点。
PSYBL氧化锌避雷器特性测试仪主要技术指标
1、测量参数及范围
试验电压： kV
三次谐波电压： kV
全电流（峰值）： 0～20mA
三次谐波电流： 0～20mA
阻性电流（峰值）： 0～20mA
阻性电流峰值： 0～20mA
容性电流（峰值）： 0～20mA
显示电压及全电流波形
避雷器功耗： 0～8W
2、测量误差：
试验电压： ±5%
全电流： ±2%
阻性电流： ±5%
容性电流： ±5%
避雷器功耗： ±5%
3、输入信号：
电压信号（PT的低压测）： AC 5～200V
电流信号： AC 0～20mA
4、工作电源： AC 220V±10% 50Hz
PSYBL氧化锌避雷器特性测试仪使用方法
1、将仪器的接地端可靠接地,接通电源，打开电源开关显示屏显示为：
本方法需配可调交流高压电源，电压信号输入接到试验变压器的测量仪表端，氧化锌避雷器一端接高压，另一端经一保护器接地，与仪器的地联接。交流电流信号输入端接保护器上端。
在线测量时电压信号输入端接到与被测避雷器位于同相PT的二次测，电流信号输入端接到避雷器的计数器上端，仪器的接地端接至计数器的下端并与地相联。
根据现场的要求，参照上述接线方式正确联线
2、连接电流信号、电压信号线，移动光标至设置PT变比值，点击“确认”，屏幕进入设置面
按实际变比值正确输入变比,输入方法:按“→”键移动光标至所需修改处，再按“↑”键增减，改变数值大小。
*注意变比值的正确算法：
试验变压器变比的确定方法：这里的变比应为高压绕组与测量仪表绕组的匝数比或电压比。例如交流输出额定电压为50kV的试验变压器，一般测量仪表绕组的额定电压为100V，所以变比为50kV /100V=500。在线变比的确定方法：以110kV避雷器为例，其变比为（110kV/ 3）/（100V/ 3）=1100。
按“确认”键至屏幕提示变比值是否正确，当按“↑”即否时，屏幕返回到重新置PT变比值，如果检查一切无误则按“确定”键进入是否测量状态。
3、按“确认”键。
此时仪器屏幕提示的电压为当前工作的电压、全电流、阻性电流峰值，如在实验室，则通过PT调节电压至所需电压。
再长按“确认”键至“开始测量”，测量完成后屏幕显示如下列图所示：（用“↑”键翻页）
如在实验室，测量完成后（屏幕上显示为信号波形）降压。
4、打印输出
如需打印测试结果，按屏幕提示操作，为了方便用户对测试数据进行分析、保存，仪器将前20次的试验数据进行存储，任由用户选择打印。（测量完毕后，仪器将自动对数据进行储存，当前所测数据储存为历史数据中第一次数据。历史数据中原数据变更为第二次数据，依次类推。历史数据中第二十次数据则自动清除。）
PSYBL氧化锌避雷器特性测试仪注意事项：
1．从PT处或试验变压器测量端取参考电压时，应仔细检查接线以避免PT二次或试验电压短路。
2．如果因气候变化等等原因造成液晶字符显示变淡，可适当调整对比度调节旋转钮，使字符清晰。
3．仪器损坏后，请立即停止使用并通知本公司，不得自行开箱修理。
PSYBL氧化锌避雷器特性测试仪仪器装箱清单：
1．PSYBL氧化锌避雷器特性测试仪主机一台；
2．电压信号取样线一根；
3．电流信号取样线一根；
4．电源线一根；
5．保险管二只；
6．专用保护器一只；
7．使用说明书一份；
8．产品合格证、保修卡一份。
