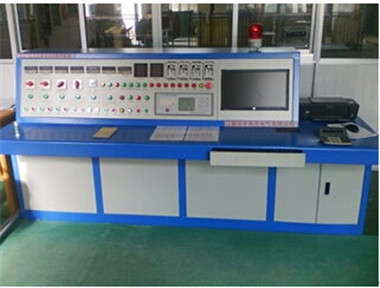

变压器综合特性测试仪

  • 这真不是您需要的产品?
  • 品  牌:
  • 主要规格:
  • 用  途:
    • PSBZC--B变压器特性综合测试台概述 是测量变压器、空载短路、变比、直阻、耐压、控制于一体(外配试验变压器)的专用测试设备,具有体积小、重量轻、精度高、测试简便,是电力部门更新换代的理想产品。 PSBZC--B变压器特性综合测试台技术参数 环境温度:0 ~ 40℃ 相对湿度:20%~85% 工作电源:(三相四线)380V、50HZ±5HZ 输出电压:0 ~ 430V 输出电流:0 ~ 40A 调压器容量:30KVA 最大测量范围: 1600KVA/10KV 电力变压器 PSBZC--B变压器特性综合测试台空载短路试验 一、主要特点 仪器采用240×64点阵液晶显示屏(带背光)同时显示三相电压、电流、功率、功率因数、频率因数、频率等20个参数。 可测试空载和短路试验所需的电量参数。 线性范围宽,读数重复性好,性能稳定,且可打印。 二、技术指标 参 数 技 术 指 标 电压(V) 量程500V±(读数的0.1%+量程的0.1%) 电流(A) 量程80A±(读数的0.1%+量程的0.1%) 功率(W) ±(读数的0.1%+量程的0.1%) 功率因数 范围0 ~1 精度±5个字 频 率 40~60Hz 0.05% PSBZC--B变压器特性综合测试台耐压试验 做耐压试验外配一台试验变压器,试验变压器额定容量不得大于25KVA,输入电压为400V,仪表电压为100V。 将连接线接好,并将耐压电压继电器设定所需电压值,时间继电器设定所需耐压时间。再将转换开关拔至“耐压”位置,接通电源,零位指示灯亮,(如果零位指示灯不亮,打开“降压”按钮,调压器回零),按下“吸合”按钮,工作指示灯与耐压指示灯亮,打开“升压”按钮,升压指示灯亮,调压器以2转/S速度,匀速升压,并密切注意仪表指示及试品情况。 当升到所需试验电压时,调压器自动停止升压,同时时间继电器工作计时,当时间继电器到达设定所需耐压时间,试验台报警,此时打开“降压”按钮,降压指示灯亮,调压器开始降压,降到零位后,按下“停止”按钮,将转换开关拔至“关”位置。 试验中如果试品短路或故障击穿,控制台内过流继电器工作,保护试验变压器来被烧坏。 PSBZC--B变压器特性综合测试台变比试验 一、概述 国标GB1094—79规定:“电力变压器的变压比,除电压在35KV以下且小于3的变压器允许偏差为 0.5%”。对于传统的变比测量方法,大多采用QJ35电桥,其变比测量倍率低,操作繁琐,精度难以保证。已经不能适应现代测量快节奏,高效率的要求。为此, 我公司采用现代高新技术研制开发新一代智能化变压器变比测试装置,变压器变比测试其具有体积小、操作简便、重量轻、读数方便、稳定性好、准确度高、测量范围宽和测量过程自动化程度高等优点,可直接测量单相、三相变压器和互感器有组别变比值、误差等。同时可自动打印,是电力部门理想的选择设备。 二、技术指标 1、变比设计测试范围:1 ~ 1000 2、准确度:0.05%(变比K=1000—2000时,精度为0.1%) (变比K=2000—5000时,精度为0.2%) 3、误差分辨率:0.01% 4、工频耐压:2.5KV/2分钟(高压侧—低压侧—地) 三、技术性能 1、可测量0—11各种组别(含Z接线)变压器,由内部软件控制测量,外部操作简单。 2、具有分接测试功能,应用方便。 3、高低压隔离,可测量自耦变压器。 4、具有对未知组别、变比进行分析功能。 5、自动保护系统完整,避免仪器损坏。 6、能自动记录数据,断电数据不丢失。 四、使用条件 1、电源:220V 50Hz 2、温度:-10℃~40℃ 湿度:<80% PSBZC--B变压器特性综合测试台直阻试验 一、概述 感性负载直流电阻测试仪,以高速微控制器为核心,采用高速A/D转换器及程控电流源技术,达到了前所未有的测量效果及高度自动化测量功能,具有精度高,测量范围宽,数据稳定,重复性好,抗干扰能力强,保护功能完善,充放电速度快等特点。该仪器体积小、重量轻、便于携带,是变压器直流电阻测试的新一代产品。 二、主要功能及特点 1、采用高速16位A/D转换器,测量数据稳定,重复性好。 2、自动程控电流源技术,电流源共设1000个电流档位,由内部微控制 器根据被测电阻自动控制,从而达到比较宽的测量范围和测量状态,无须手动切换电流换档。 3、高度智能化设计,功能设置巧妙先进,可自动判断测试线虚接、断线等故障。 4、保护功能完善,能可靠保护反电势对仪器的冲击,具有自动放电指示功能。 5、可显示测量电流和测量时间。 6、智能化功率管理技术,可有效减轻仪器内部发热。 7、可储存120次测量数据,掉电不丢失。 8、全部汉字菜单及操作提示,直观方便。 三、主要技术指标 1.测量精度0.2%±2字 2.测量范围1mΩ-2KΩ 3.最高分辨度:1 uΩ 4.工作电源:AC220V±10% 5.环境温度:-10∽40℃ 6.体积:350×230×130mm(10A型) 7.重量:7㎏(10A型)
