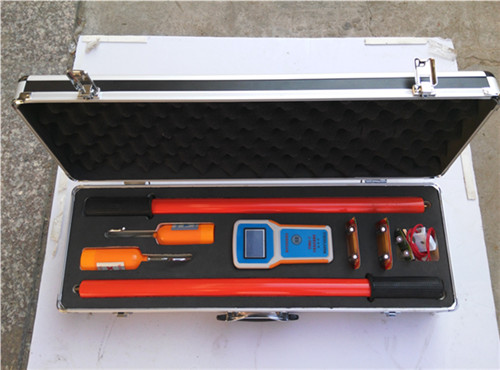

- PSWHX无线高压核相仪规格技术
1、自检
a. 使用之前必须将发射器X、发射器Y和接收器更换新电池，将自检线一端接入220V电源，另一端插入发射器X和发射器Y。（发射器必须置于离地30cm以上，否则影响接收灵敏度）
b. 按住接收器测量开关，接收器进入自检状态，即显示“同相”起始波形，在同一位置并有文字、声音提示，表示仪器可正常使用。
2、现场使用
a. 使用前必须遵守《电力安全工具预防性试验规程》工作要求。
b. 将发射器X和发射器Y连接绝缘杆。（绝缘杆必须拉开使用）
c. 按测量键，将发射器X和发射器Y分别同原始端和测试端接触。
d. 接收器“同相”时显示如下：
１．波形在同一起始位置。
２．相位角角差显示“0”或“360”。
３．文字指示“同相”
4．声音提示。
e.接收器“不同相”显示如下：
１．始波形不在同一位置。
２．相位角角差显示“120”或“240”。
３．文字指示“不同相”。
发射器电池工作时低于10V时必须更换电池否则影响接收灵敏度。接收器有波形显示、文字指示，表示收到发射器信号。接收器必须收到发射器X和发射器Y信号才作判别，相位角角差显示“0”和“360”偏差小于±20゜都显示“同相”。
PSWHX无线高压核相仪技术参数及部件功能说明
1. 技术参数
使用范围：0.22～500kV
试品状态：线路或设备带电部分
离地高度：小于20米
发射器之间最大距离：大于100米
设备工作频率：1.2GHZ
2.发射器
发射器X和发射器Y 外型尺寸Φ40×120mm 电源12V
3.接收器 外型尺寸：180×68×36mm
电源电池：1.5V /7号碱性电池
4.绝缘杆 2根各5节 使用时将拉开使用
适用范围：≦35kV
绝缘杆由环氧树脂构成，长度每根3.2米，绝缘杆指定专业生产厂家，长度及试验电压符合国际电工委员会IEC60855和国际GB113398-92《带电作业用绝缘杆通用技术条件》。
绝缘杆工频耐压试验参考表
电压等级 绝缘杆有效绝缘长度 1分钟工频耐压
10kV及以下 700mm 45kV
35kV 900mm 95kV
110kV 1300mm 220kV
220kV 2100mm 440kV
绝缘杆应定期进行工频耐压试验，并且进行外观检查，应无划痕、断裂，等异样。存放于干燥通风处。
PSWHX无线高压核相仪注意事项
1.现场操作必须遵守《电力安全工具预试规程》工作要求
2.使用前必须对仪器自检，发射器、接收器电池，否则影响发射及接收灵敏度。
3.使用过程中不能大于有效接收器距离，发射器尽量置于开阔处。
4.使用过程中避免同时使用无线电发射装置（对讲机等），以免干扰
