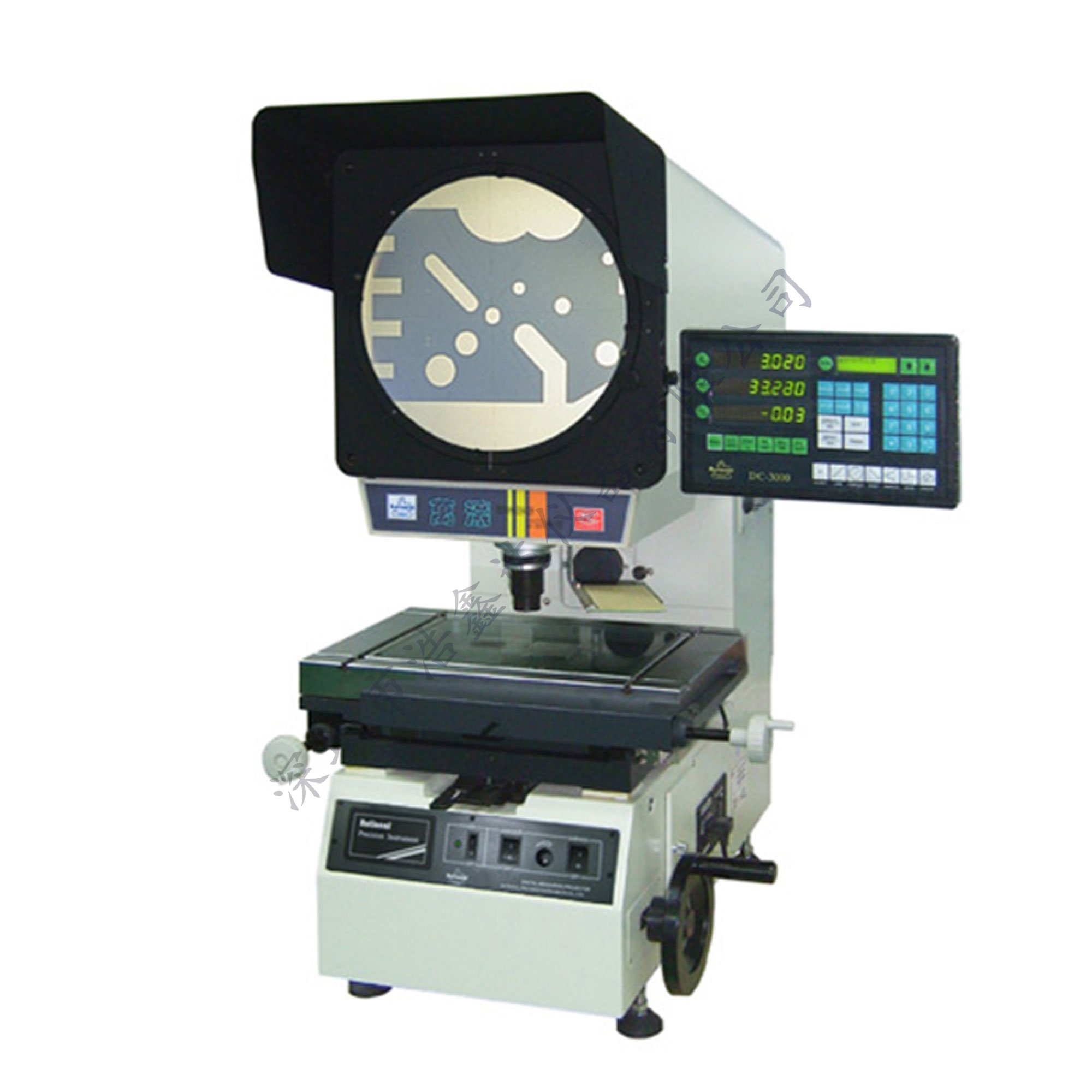

CPJ-3015数显测量投影仪光学系统品质优良,物镜成像清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%;坐标测量示值误差可达(4+L/25)μm,L为被测长度(单位:mm);仪器配有专用微型打印机和脚踏开关,数据输出和采样十分方便。工件影像可以是全正像也可为倒像。
CPJ-3015测量投影仪器规格参数
金属台面尺寸(mm) 340×152
玻璃台面尺寸(mm) 196×96
X座标行程(mm) 150
Y座标行程(mm) 50
Z座标行程 (调焦用)(mm) 90(调焦)
仪器测量精度 4+L/25
X,Y座标数显解析度 0.5um
投影屏尺寸(mm) 312,使用范围 > 300 (刻有米字线)。
投影旋转范围 0~360o
旋转角度数显解析度 1’或0.01o
物镜放大倍数 10X(必备) 20X(选) 50X(选) 100X(选)
数据处理系统 Dc-3000 多功能数据处理系统,全中文显示可做多点采样,座标旋转,点、线、距离,角度检测
仪器照明 透射与反射照明光源均为24V,150W卤素灯
仪器电源 110V/220V(AC),50/60Hz,总功率400W
冷却方式 强制风冷(3轴流风扇)
外形尺寸 770×550×1100
仪器重量单位 130 kg
别名:测量投影仪 数显投影仪
