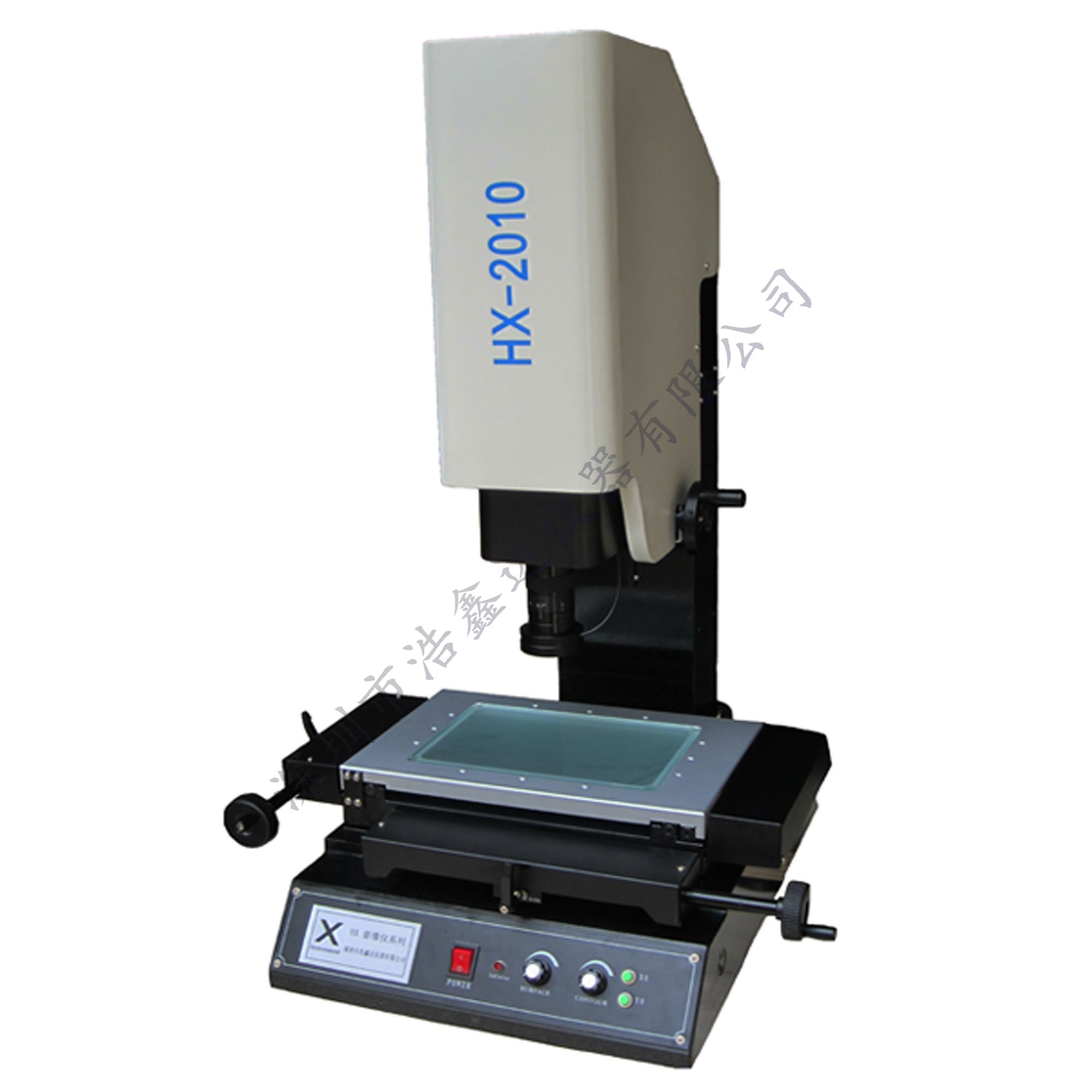

HX系列二次元影像测量仪简称影像测量仪是集光、机、电为一体的精密的二维测量仪器。特别适合用于小件为对象的精密测量或逆向测绘，00级高精度的花石底座和立柱，保证了高强度，耐腐蚀，极高的稳定性双层高精度高强度工作台，稳定性好，高精度无牙螺杆传动，适用于对塑料零件、五金模具、电子组件、光纤器件、精密零件、钟表零件、小五金等的测量；选配英国Renisham接触测头组，可三维测量。

影像测量仪功能

1、多点测量点、线、圆、弧、椭圆、矩形测量。
2、组合测量、中心点构造、、交点构造、中点构造、线构造、圆构造、角度构造。
3、坐标平移和坐标摆正，提高测量效率。
4、巨集指令，同一种工件批量测量更加方便快捷。
5、测量数据直接输入到Auto CAD中，成为完整的工程图；可以对比误差。
6、测量数据可转换到办公文档office。
7、多种语言界面切换。
8、专业SPC分析报告
9、像素自动找边：不需要人为判断现在是否已经点到了物品之上

仪器型号　　　　　HX-1510　　　　　HX-2010　　　　　HX-2515　　　　　HX-3020　　　　HX-4030　　　　HX-5030

金属台呎寸(mm)　　354 ×228　　　　460 ×230　　　　　450 ×280　　　　　510 ×290　　　　606 ×466　　　　700 ×450

玻璃台呎寸(mm)　　210 ×160　　　　270 ×160　　　　　306 ×196　　　　　360 ×160　　　　450 ×350　　　　550 ×350

运动行程 (mm)　　　150 ×100　　　　200 ×100　　　　　250 ×150　　　　　300 ×200　　　　400 ×300　　　　500 ×300

仪器重量( kg )　　　100　　　　　　　110　　　　　　　　120　　　　　　　　200　　　　　　　240　　　　　　　500

二次元影像测量仪测量与瞄准系统

摄影机　　　　　　彩色1/2"CCD摄影机 变焦物镜倍率: 0.7～4.5X

视频总倍率　　　　18～120X 物方视场 : 7～1.1mm

工作距离　　　　　108mm

Z轴升降　　　　　 150 mm

数显分辨率　　　　1μm

X.Y坐标测量示值误差≤ （3+L/200)μm

照明　　　　　　　表面光源与透射光源均用LED , 亮度可调 电源: 220V(AC) , 50HZ , 30W

测量软件　　　　　标备自动测量软件，可自动寻边、去毛刺，可测点、线、圆、圆心距、角度、摆正等
影像测量仪
