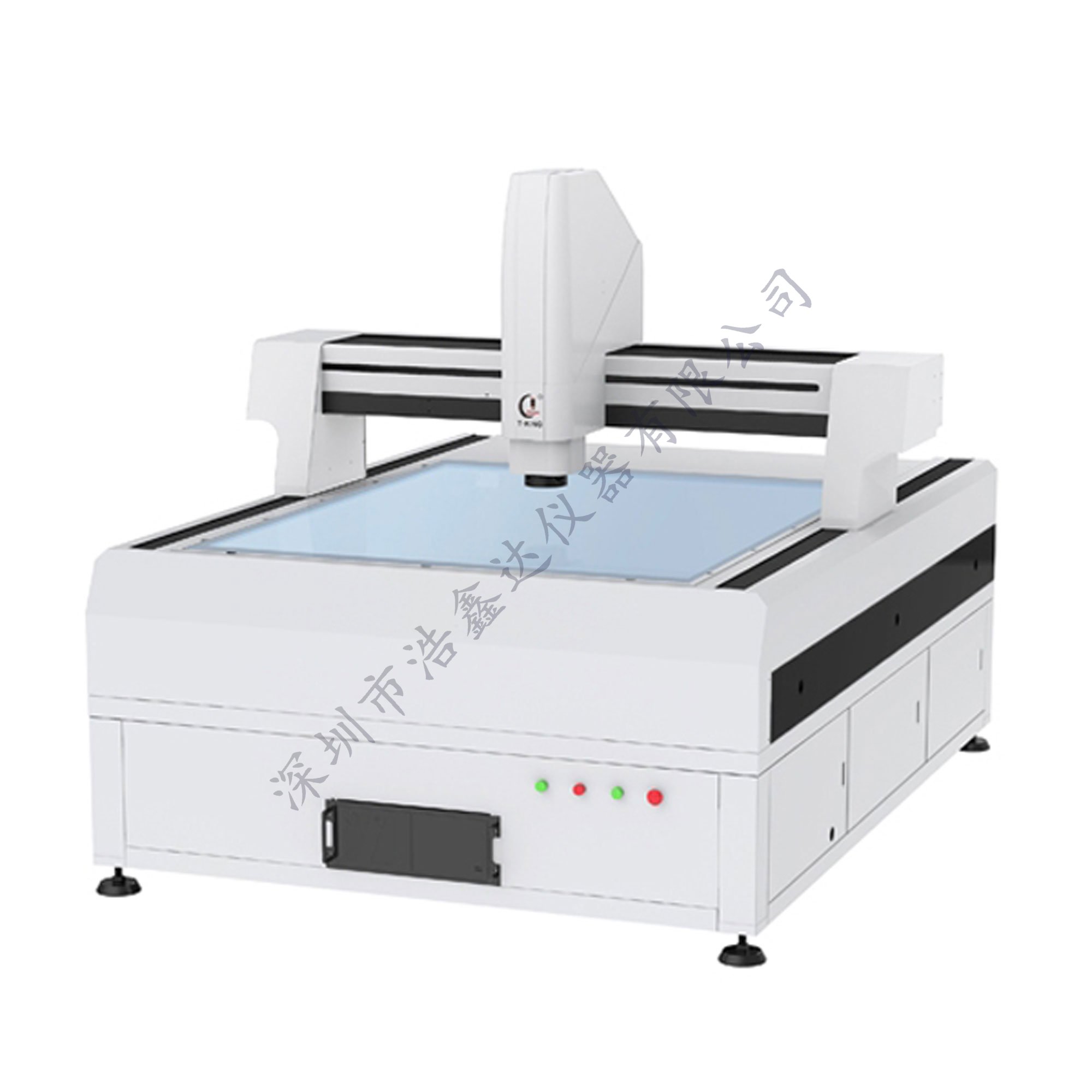

VMS-6060H全自动影像测量仪是本公司推出的中大行程的CNC型影像测量仪,它采用气浮技术和伺服控制技术,结合本公司自动研发的QIM5008自动测量软件、可实现高效、准确的大批量工件测量、适用于精密零部件的检测和质量控制。在机械、电子、五金、塑胶等行业中都得到了广泛的应用。

全自动影像测量仪具有以下特点

● 程控恒流驱动式四环四区表面冷光光源，可适应复杂的工件测量。
● 具有快速自动对焦，自动寻边，强大的编程和自动测量功能。
● 采用亚像素细分技术，提高边界分辨能力。
● 在线SPC数据处理分析，大批量具测量。
● X、Y、Z三轴伺服控制，定位精度高速度快，X、Y速度可达到300mm/s,运行平稳。
● X、Y向导轨采用高精度花岗石，性能稳定，不易变形
● XY向移动的部分采用低摩擦，高速度，高精度的气浮移动导向系统。
● 激光指示器指示测量位置，方便快速定位。
● 可选配自动变倍功能，无需像素校正实现多倍率下高效测量。

技术规格参数

　　型号　　　　　　　　　　VMS-6060H  全自动影像测量仪

　　玻璃台尺寸（mm）　　　　640*770

　　运动行程(mm)　　　　　　600*600*150

　　外形尺寸（L*W*H）　　　1500*1300*1510

　　仪器重量（kg）　　　　　1281

　　影像系统 摄像机　　　　进口1/2"CCD摄像机

变倍物镜率　　　　　　　　（美国：NAVITAR）0.7-4.5X（可选美国NAVITAR自动变倍镜头）

视频倍率　　　　　　　　　　23.5X-148X

物方视场　　　　　　　　　　11.1mm-1.7mm

表面光源与透射光源均用LED，亮度可调

自动影像测量仪可选配RENISHAW简易测头和M3D-MB测量软件

影像测量仪VMS-6060H工作环境

电 源  　　　　　　　　　　 220V± 5% 50/60Hz

功 率　　　　　　　　　　　450W(不包含电脑)

气源压力　　　　　　　　　　≥0.5MPa

空气流量　　　　　　　　　　100L/min (0.4MPa)

温度范围　　　　　　　　　　20±2℃ < 1℃/h   < 2℃/24h < 1℃/m

湿    度　　　　　　　　　　　55%—65%
