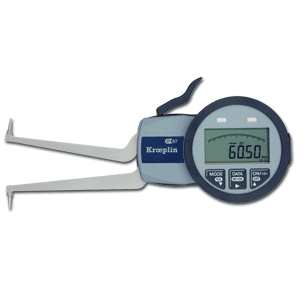

内径卡规
点击查看内径卡规的比较法测量
卡规特性
·重复性能高
·刻度准确、读取方便
·分度值始于0.005mm
·公差标记读取方便
·所有机械式卡规可公英制转换测量
·电子式卡规也可公英制转换测量
·测头材质主要是硬质合金
·电子式卡规有模拟和数字信号显示，读取方便
·Mitutoyo接口
·USB接口
·人性化设计
·不同的测量工件配置不同的测量方法及测头
·可绝对测量和相对测量
·公差测量和相对测量
·公差测量采用红/绿LED显示
·根据用户需求可特质
·对小工件进行系列测量时可配置支撑装置
·性价比高
适用范围
·工程机械
·汽车工业
·航空航天工业
·线缆制造：线缆直径测量
·玻璃工业：难以测量地方的壁厚测量
·牙科实验室：牙冠厚度测量
·气雾剂及包装工业：气雾罐测量
·铸造厂：铸件测量
·钥匙制造厂：钥匙齿槽测量
·泡沫制品工业：泡沫制品的厚度测量
·管件制造工业：内外径测量，包括大管件
·陶瓷工业：可准确测量由烘干或干燥造成的断面
·枪枝制造：枪膛厚度公差检测
·医药研究所：人或动物的皱纹测量
·特殊定制：根据客户需求特殊定制
可动侧头长度Hb
固定侧头长度Hf
测量深度L
沟槽深度A
沟槽宽度B测量范围至50mm
型号 量
程测量
范围zui小
刻度允许
误差重复
性zui小
测力zui大
测力重
量可动测
头长度固定测
头长度测头
形式沟槽
深度沟槽
宽度zui大测
量深度mm mm mm mm mm N N g mm mm mm mm mm mm 641E-101 10 2.5-12.5 0.005 0.015 0.005 0.8 1.2 225 0.9 0.9 楔形R0.1 0.7 0.5 12 641M-102 10 2.5-12.5 0.005 0.015 0.005 0.8 1.2 155 0.9 0.9 楔形R0.1 0.7 0.5 12 641E-103 10 5-15 0.005 0.015 0.005 0.8 1.2 230 2.5 2.5 球形θ0.6 2.3 0.8 35 641M-104 10 5-15 0.005 0.015 0.005 0.8 1.2 160 2.5 2.5 球形θ0.6 2.3 0.8 35 641E-105 20 10-30 0.01 0.03 0.01 1.1 1.6 250 5.3 5.3 球形θ1 5.2 1.2 85 641M-106 20 10-30 0.01 0.03 0.01 1.1 1.6 180 5.3 5.3 球形θ1 5.2 1.2 85 641E-107 20 20-40 0.01 0.03 0.01 1.1 1.6 250 7.3 7.3 球形θ1 7.0 1.2 85 641M-108 20 20-40 0.01 0.03 0.01 1.1 1.6 180 7.3 7.3 球形θ1 7.0 1.2 85 641E-109 20 30-50 0.01 0.03 0.01 1.1 1.6 255 7.3 7.3 球形θ1 7.0 1.2 85 641M-110 20 30-50 0.01 0.03 0.01 1.1 1.6 185 7.3 7.3 球形θ1 7.0 1.2 85 测量范围至100mm
内径卡规测头形式
测量范围至400mm
型号 量
程测量
范围zui小
刻度允许
误差重复
性zui小
测力zui大
测力重
量可动测
头长度固定测
头长度测头
形式沟槽
深度沟槽
宽度zui大测
量深度mm mm mm mm mm N N g mm mm mm mm mm mm 641E-301 40 75-115 0.02 0.04 0.020 1.3 1.8 380 8.5 8.5 球形θ2 8.0 2.2 115 641M-302 50 70-120 0.05 0.05 0.025 1.2 2.0 440 8.5 8.5 球形θ2 8.0 2.2 175 641E-303 40 95-135 0.02 0.04 0.020 1.3 1.8 380 8.5 8.5 球形θ2 8.0 2.2 175 641M-304 50 100-150 0.05 0.05 0.025 1.2 2.0 440 8.5 8.5 球形θ2 8.0 2.2 175 641M-305 50 130-180 0.05 0.05 0.025 1.2 2.0 500 8.5 8.5 球形θ2 8.0 2.2 175 641M-306 50 150-200 0.05 0.05 0.025 1.2 2.0 520 8.5 8.5 球形θ2 8.0 2.2 175 641M-307 50 180-230 0.05 0.075 0.025 1.2 2.0 520 8.5 8.5 球形θ2 8.0 2.2 175 641M-308 100 40-140 0.1 0.15 0.075 1.5 2.5 510 3.0 3.0 球形θ5 2.5 5.5 375 641M-309 100 60-160 0.1 0.15 0.075 1.5 2.5 510 13.0 13.0 球形θ5 12.5 5.5 375 641M-310 100 80-180 0.1 0.25 0.1 1.5 2.5 2000 12.0 12.0 球形θ5 11.0 5.5 535 641M-311 100 150-250 0.1 0.3 0.1 1.5 2.5 2000 32.0 32.0 球形θ5 31.0 5.5 535 641M-312 100 220-320 0.1 0.3 0.1 1.5 2.5 2000 32.0 32.0 球形θ5 31.0 5.5 535 641M-313 200 200-400 0.2 0.4 0.2 1.0 2.0 2600 29.0 29.0 半球形SR20 28.0 21.0 735 内径卡规---比较法测量：
型号 量
程测量
范围zui小
刻度允许
误差重复
性zui小
测力zui大
测力重
量可动测
头长度固定测
头长度测头
形式沟槽
深度沟槽
宽度zui大测
量深度mm mm mm mm mm N N g mm mm mm mm mm mm 642 M-401 20 50-100 0.01 0.03 0.015 1.1 1.6 220 0.9 0.9 楔形R0.1 8.3 1.2 12 642M-402 20 90-140 0.01 0.03 0.015 1.1 1.6 230 0.9 0.9 楔形R0.1 8.3 1.2 12 642M-403 20 130-180 0.01 0.03 0.015 1.1 1.6 240 2.5 2.5 球形θ0.6 8.3 1.2 35 642M-404 50 180-310 0.05 0.075 0.05 1.2 2.0 520 2.5 2.5 球形θ0.6 8.3 2.2 35 642M-405 50 300-430 0.05 0.150 0.05 1.2 2.0 600 5.3 5.3 球形θ1 8.3 2.2 85 642M-406 50 420-550 0.05 0.250 0.05 1.2 2.0 600 5.3 5.3 球形θ1 8.3 2.2 85
