内径百分表,内径千分表,DIATEST内径表测量,孔径测量

  • 这真不是您需要的产品?
  • 品  牌:
  • 德国diatest
  • 主要规格:
  • 1
  • 用  途:
  • 孔径测量|内径测量

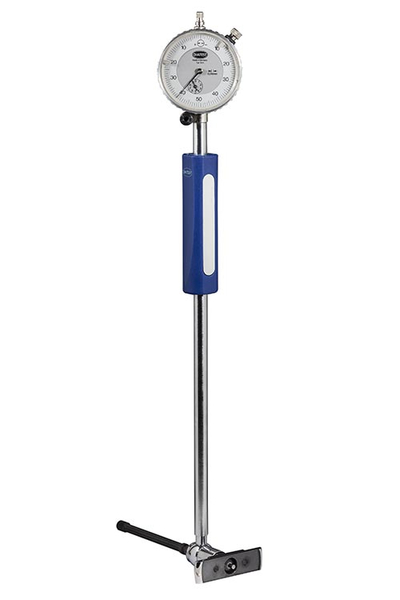

    • 内径表式测量系统



      产品特征:

       操作简单,适用于大部分孔径测量及大尺寸测量
       校准简单,可用千分尺或环规校准
       通过中间桥自动定中心
       除了测量孔径外,还可检测圆度、圆柱度等形状误差
       也可用于测量平行距离

      技术参数:
       适用范围:Ф19.5-330mm;Ф38.5-348mm(盲孔测头)
       测量范围:大约为2.5mm
       重复性:≤0.001mm
       直线性:在量程范围内最大为0.006mm
       连接螺纹:M60.75
       测量深度:可达3m
       碳钢测点半径为R 0.8
       指示表所需测力:1.5-2.0N

      产品结构:

      一套内径表式测量系统由以下几个部分组成:碳钢测点的测头(1),碳钢测球(3),加长杆(根据测量范围确定是否需要)(2),连接螺纹为M630.75的手柄(5),指示表(4)和校对环规或其他的校对装置。

      测头及测球

      标准测头



      盲孔测头测球



      内径表配置表

      测量范围(mm)

       产品名称

      测量范围(mm)

      产品系列号

      19.5
      -34.5

      26.3
      -110

      49.5
      -230

      78.5
      -330

      19.5
      -330

      38.5
      -115

      75.5
      -348

      38.5-
      348

      19.5-348

      标准测头

      19.5-34.5

      113S-P5





      标准测头

      26.3-110.0

      113S-P6







      标准测头

      19.5-230.0

      113S-P7







      标准测头

      78.5-330.0

      113S-P8





      盲孔测头

      38.5-115.0

      113B-P6





      盲孔测头

      75.5-348.0

      113B-P8



      测球



      113S-A0





      测球



      113S-A1



      测球



      113S-A2



      测球



      113S-A3



      测球



      113S-A4



      测球



      113B-A5



      测球



      113B-A6



      测球



      113B-A7



      延长杆

      L=10

      113S-E10

      延长杆

      L=20

      113S-E20



      延长杆

      L=40

      113S-E40



      延长杆

      L=80

      113S-E80





      延长杆

      L=100

      113S-E100







      测球及专用附件技术参数:



      测球113S-A1/2/3/4与测头113S-P5/6/7/8配合使用
      测球113S-A*  1    2    3   4
      L(mm)       2.5  5.0  7.5  10



      测球113S-A0与测头113S-P6/7/8配合使用,通过锁紧螺母可调整该测球长度



      测球113B-A5/6与测头113B-P6/8配合使用
      测球113S-A*  5   6
      L(mm)       14  19



      测球113B-A7与测头113B-P6/8配合使用,通过锁紧螺母可调整该测球长度



      专用附件:



      延长杆113S-E10/20/40/80
      产品序列号E后数字为延长杆长度



      延长杆113S-E100



      113S-S*
      校对内径表时即可用校对环规也可用千分尺,当使用千分尺校对时,我们为您提供了定位盘,通过定位盘将内径表固定在千分尺的测量杆上,这样就避免了校对时定位难的问题。
      当使用千分尺校对时,测量杆为Ф6-8mm时与之对应的定位盘的尺寸:
      ФA(mm)= 6.0    6.5   6.85    7.0     7.5    8.0
