瑞士PETER轴承支架是高精度线性球轴承的基础部件，出色的加工程序和几十年
的生产经验保证了现有的优良产品。包括线性球轴承支架、环形球轴承支架。
我们保证－每颗滚珠滚动自如
微型元件——我们的专有产品
zui小部件可以与2mm轴配合，且可承载直径只有0.5mm的球。
我们采购多种分类的标准零件，可根据用户图纸生产多种产品。
我们现代化的CNC加工设备能够以经济的价格生产大小批量产品。
产品永远按照高于1个µ精度生产

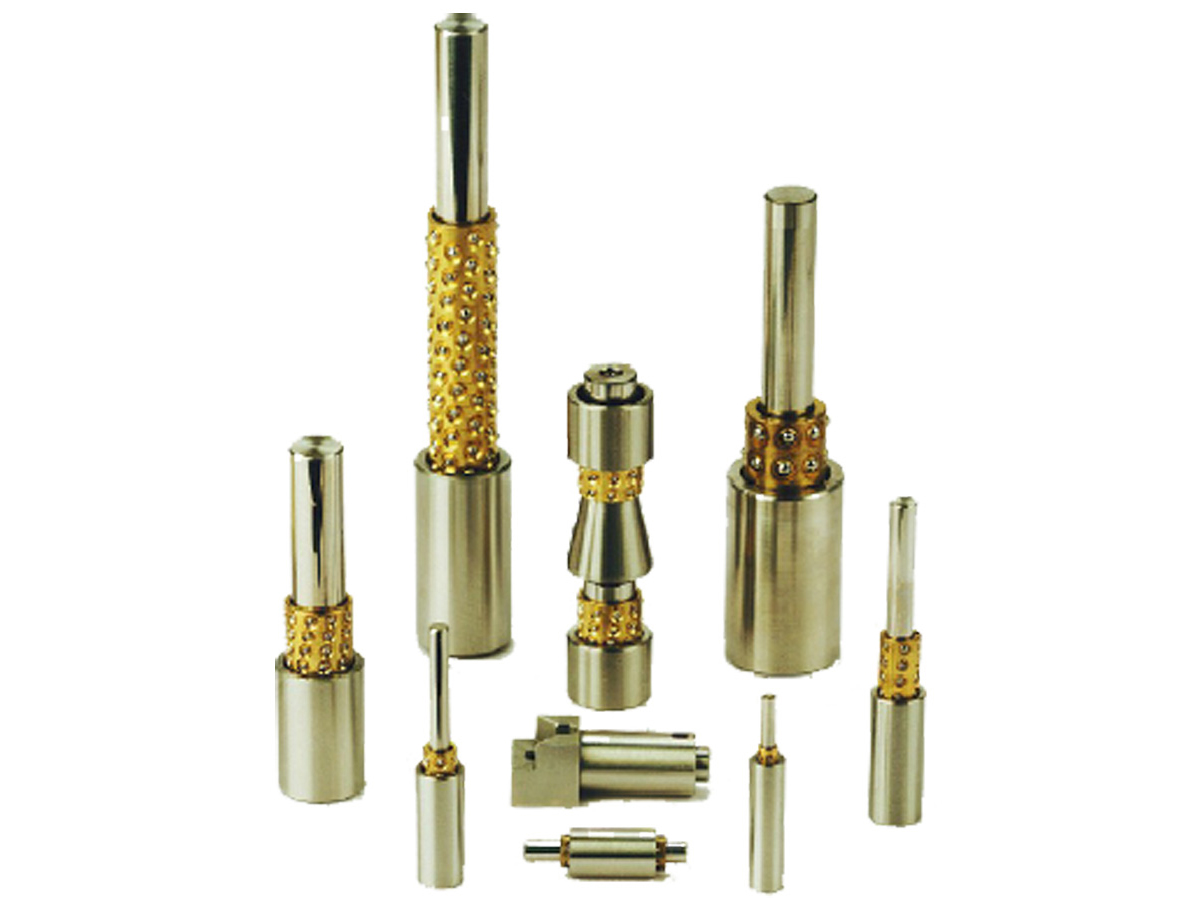

线性球轴承 854L
预加载线性球轴承是现代化机器和固定设备设计的理想导向元件。运行平稳（无滞
留—滑动影响）、高线性分辨率和极好的重复性（标准装置为0.1μ，特殊装置可精
确到0.01μ）是它的显著特点。产品的多样性可以满足多数客户的制造要求。尺
寸、外形和材料也可适应客户的需求。
我们很高兴您参考我们超过25年的经验。

环形轴承支架 854C
相对其他产品，PERTER此类精密环形轴承支架可以在较经济的费用投入下提供较低
的摩擦力和旋转扭矩。
此设计适用于带公差的标准轴以及在平面和硬表面上滚动。
标准产品
球径  1-3mm    孔    5-16mm     球数  8-14个

图纸定做
球径   0.5mm -6mm
孔     3mm以上
组件，定做部分 854P
我公司的机床多数都是现代化CNC控制，同我们丰富的制造经验相结合加强了高精
密复杂零件在市场上的竞争力。

独有的特点是：
·球形零件的磨削和抛光
·线性零部件的铣削和磨削

我们可以加工不同材料精密零部件：钢，不锈钢，合金，钛以及其他材料
请邮寄或传真您的图纸要求。

运动自如－精度高－寿命长

线性和旋转运动

标准元件
即使很小产品公差（1/3 ISO T3），每个PHZ线性球轴承都可以手动匹配到zui优预加荷载。此特征代表无运行且寿命长。正确设计和应用线性球轴承、保持洁净可以使球轴承达到非常高的寿命－超过1,000万次测量。这并不降低它的显著特性。

轴

材料

轴承钢SAE52200,可根据需要定制不锈钢材料AISI 420F/440B

直径

h3

轴承套

管 材料

黄铜，可根据需要定制铝制的

球 材料

轴承钢SAE5200，可根据需要定制不锈钢AISI440C

公差

AFBMA 10级或更高级别

球的数量

KZ列可查到

静态承载力

总承载力                Co列（N）

套管

材料

每10mm的承载力        C10列（N）

O.D.外径公差

h5

I.D.内径公差

所有轴承在预加载荷情况下zui优匹配 零件＋0/-0.01mm
