    • 【简单介绍】

      塞规式测量系统(BMD)是一种具有自动显示、自动定中心功能的高精度测量仪器。此塞规式测量系统使用方便,适合静态和动态测量。通过手动测量可以检测出孔的尺寸偏差和形状误差,也可以安装在测量设备上进行自动检测。

      【详细说明】

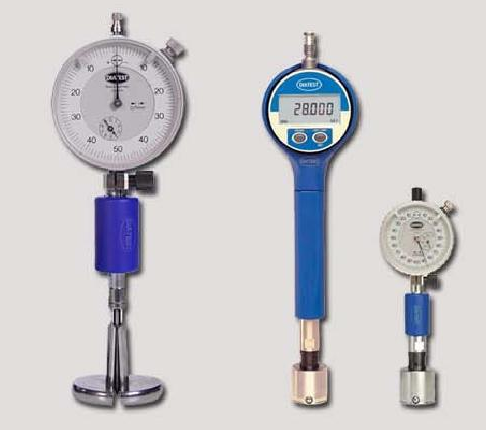

      塞规式测量系统(BMD)

      塞规式测量系统(BMD)



      产品描述

      塞规式测量系统(BMD)是一种具有自动显示、自动定中心功能的高精度测量仪器。此塞规式测量系统使用方便,适合静态和动态测量。通过手动测量可以检测出孔的尺寸偏差和形状误差,也可以安装在测量设备上进行自动检测。

      此测量系统具有应用范围广、操作简单、精度高、结构牢固等优点。标准产品中有很多可选择的基本型号,并提供了满足特定测量范围的附件,以确保可以测量实际应用中所遇到的多数孔径。量仪的显示部分可以是机械表、数显表或连接到分析设备的传感器。使用校对环规进行零点校准。





      产品特征

       快速测量孔径、圆度和椭圆度
       尤其适用于手动和自动测量大批量生产的高公差等级零件
       自动定中心,测量时不用在孔内寻找拐点
       使用数显显示表读数和对测量结果进行后续分析的理想选择
       测头由镀硬铬圆柱导向体和碳钢测点组成
       碳钢测针将测点的径向移动距离1:1传递给显示表
       内置式弹性体提供了连续的测力,因此消除了人为因素
       该量仪为由测头、手柄、深度延长杆、限位块和直角附件等组成模块式系统,使用范围广泛


      塞规式测量系统(BMD)





      万分表

      - 测量系统有7个显示位
      - 测量数据通过无线电传输,安全性高
      - 分辨率:0.0001mm
      - 测量行程:4mm,精度可达0.0002mm
      - 可在量仪上编程
      - 也可通过电缆进行编程或数据传输
      - 可进行静态或动态测量(zui大值/zui小值/偏差值)
      - 可测量内外径
      - 在所有测量模式下公差颜色(红/绿/黄)均可接通
      - 公公英制转换
      - 测量结果可通过RS232或USB接口传输
      - 一个接受装置可连接量仪数量多达120个
      - 在不更换电池的情况下,使用时间可达4,000小时或传输200万个数据
      - 在200m范围内可进行测量
      - 防护等级为IP65
      - 免费提供测量数据接收软件
      - 连接螺纹为M6x0,75 或 M10x1
      - BMD测头的角度可任意调节


      无线传输万分表

      地泰科盛

      技术参数

        · 适用范围:通孔、盲孔、锥孔、台阶孔、方孔等
        · 测量范围:Ф2.25 -Ф270mm:
        · 测量深度:0.6-2000mm
        · 重复精度:≤1μm
        · 线性误差:≤1%
        · 使用寿命:满足100万次以上测量要求

      塞规式测头可以测量下面这些形状的孔径:



      常用测头







        标准测头

      通孔测头

      盲孔测头

      序列号

      测量范围(mm)

      序列号

      测量范围

      序列号

      测量范围

      010101

      Ф2.98-9.0

      010201

      Ф2.98-9.0

      010301

      Ф7.0-16.0

      010102

      Ф7.0-20.0

      010202

      Ф7.0-20.0

      010302

      Ф15.0-150

      010103

      Ф15.0-270

      010203

      Ф15.0-270











      带吹气槽标准测头

      带吹气槽通孔测头

      带吹气槽盲孔测头

      序列号

      测量范围(mm)

      序列号

      测量范围

      序列号

      测量范围

      010401

      Ф7.9-20

      010501

      Ф7.9-20

      010601

      Ф7.0-16

      010402

      Ф15-270

      010502

      Ф15-270

      010602

      Ф15-150





      小孔标准测头

      小孔盲孔测头

      平行槽宽测头

      序列号

      测量范围(mm)

      序列号

      测量范围(mm)

      序列号

      测量范围

      010701

      Ф2.25-2.50

      010801

      Ф2.25-2.50

      010901

      ‖1.0-3.0

      010702

      Ф2.50-2.98

      010802

      Ф2.50-2.98

      010902

      ‖3.0-4.9









      010903

      ‖4.9-30



      剖面示意图


      1. 显示表 2. 隔热手柄 3. 测针 4. 圆柱导向体 5. 弹性体 6. 测头

      特殊测头

      开档宽度专用测头




      该测头专门用于测量曲轴、
      凸轮轴上连杆轴承面的距离F

      薄壁孔测头





      特殊形状孔径测头

      特殊平行槽测头





      多截面测头







      导向体加长型测头

      锥孔测头

      三点式测头


      测量范围:Ф3.95-270mm
      订货时请指明L1,L2
      L4为定值


      测量范围:4-100mm
      zui大角度:∠大约308


      三点式测头用于测量多边形孔
      的形状误差, 由于结构的特殊设计,
      三点式测头精度低于两点式

      台阶孔测头

      带两个导向槽测头

      沟槽测头
