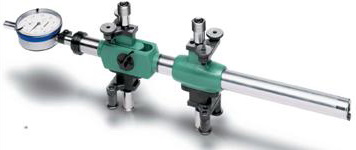

德国kordt大量程内外齿跨棒距综合测量仪

  • 这真不是您需要的产品?
  • 品  牌:
  • Kordt
  • 主要规格:
  • Kordt
  • 用  途:
  • 大量程内外齿跨棒距综合测量仪
    • 大量程内外齿跨棒距综合测量仪







      内外测量直接转换




      量仪简介

      该量仪基于内外测量仪的基础上改进,
      可以测量内外齿的跨棒距,该量仪测
      头形式很多通过安装转角球形测头即
      可测量,通过端面定位保证测量的稳
      定性,量仪可以直接转换对内外齿跨
      棒距的测量,不用再次校对,保证测
      量精度和测量速度。


      量仪特性

      · 磨损小
      · 操作方便
      · 性价比优
      · 内部采用高精密球形滚珠
      · 测头形式多样,可以随意更换
      · 测量精度高,测量范围大。
      · 随着模数的不同,测球可以随意更换。
      · 测球材质钨钢,保证了量仪高寿命



      技术参数

      产品型号

      精度

      测量范围

      测力

            测头形式

      050301-1

      0.001mm

      0—----56mm

      10N

      按客户要求定做测头
      (可以测量内外直径,内外螺纹中径,内外齿M测量)

      050301-2

      0.001mm

      45— --160mm

      12N

      050301-3

      0.001mm

      140— --280mm

      12N

      050301-4

      0.001mm

      240— --450mm

      12N

      050301-5

      0.001mm

      430— --740mm

      16N

      050301-6

      0.001mm

      710----1020mm

      16N

      050301-7

      0.001mm

      1000—-1500mm

      16N

      050301-8

      0.001mm

      1500—-2000mm

      16N

      050301-9

      0.001mm

      2000—-2500mm

      16N

      050301-10

      0.001mm

      2500—-3000mm

      16N

      050301-11

      0.001mm

      3000—3500mm

      16N

      大尺寸公法线测量仪








      量仪简介

      该量仪适合于分度圆300mm以上的内外齿跨棒距
      和公法线的测量,目前在风电,火电,大型机械
      行业内广泛使用,zui大可对分度圆6000mm的内
      外齿跨棒距的测量。同时该量仪同样用 在大齿轮
      公法线尺寸的测量上。




      量仪特性

      · 磨损小
      · 操作方便
      · 特种碳纤维材质,重量轻,不变形
      · 内部采用高精密球形滚珠轴承
      · 测头形式多样,可以随意更换
      · 测量精度高,测量范围大。
      · 随着模数的不同,测球可以随意更换。
      · 测球材质钨钢,保证了量仪高寿命。

      技术参数

      产品型号

      精度

      测量范围

      测力



      050302-1

      0.001mm

      300—1500mm(成套)

      0.8—1.8N

      050302-2

      0.001mm

      900—1950mm(成套)

      050302-3

      0.001mm

      1500—2550mm(成套)

      050302-4

      0.001mm

      2100—3150mm(成套)

       附件 加长杆

      订货号

      05031

      05032

      05033

       05034

      05035

      05036

      05037

      05038

      05039

      长度L

      50mm

      100mm

      150mm

      250mm

      300mm

      500mm

      900mm

      1500mm

      2100mm
