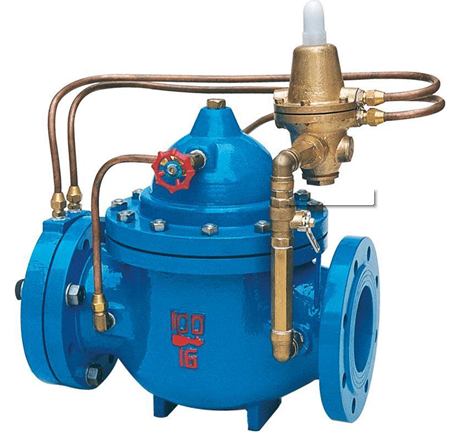

- BH300X-10缓闭式止回阀
产品工作原理和用途：
当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。
300X缓闭止回阀是安装在高层建筑给水系统以及其他给水系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。
产品结构特点：
300X缓闭式止回阀兼具有电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性。并将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闭按纽。阀门即可按照水泵操作作规程自动实现启闭，流量大、压力损失小。适用于600口径以下的阀门。
产品性能参数：
公称压力
1.0MPa
1.6MPa
2.5MPa
壳体试验压力
1.5MPa
2.4MPa
3.75MPa
密封试验压力
1.1MPa
1.76MPa
2.75MPa
适用温度
0℃～80℃
最低动作压力
P1≥0.07MPa
适用介质
水
产品主要零件材料：
材质
碳钢
形态
蝶阀
连接形式
法兰
驱动方式
水力控制
流动方向
单向
品牌
PANS
型号
BH300X-10
公称通径
20-800
标准
国标
产品主要尺寸：
公称通径DN（mm)
L
A
A1
H
H1
F
20
180
282
200
342
106
116
25
180
282
200
342
106
116
32
180
282
200
342
106
116
40
240
320
210
395
210
170
50
240
320
210
395
210
170
65
250
330
215
405
215
180
80
285
350
220
430
245
210
100
360
410
230
510
305
275
125
400
420
245
560
365
310
150
455
430
260
585
415
355
200
585
440
280
675
510
460
250
650
450
300
730
560
500
300
800
460
320
760
658
580
350
860
470
340
840
696
640
400
960
480
360
910
735
715
450
1075
530
395
1030
610
780
500
1075
580
420
1135
665
830
600
1230
600
445
1270
725
920
700
1650
730
495
1460
865
980
800
1750
830
530
1640
925
1050
