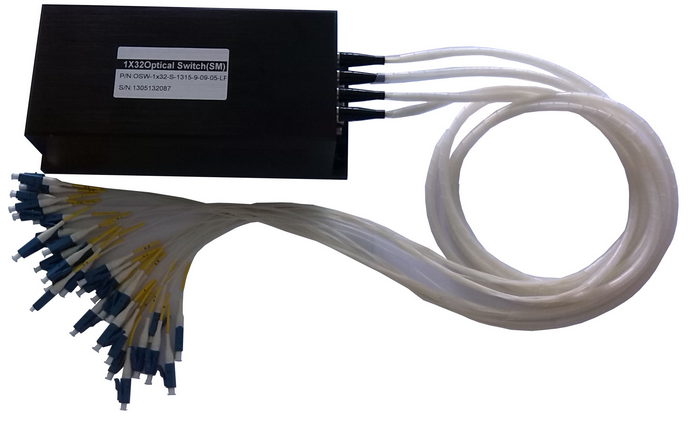

- CH-OSW1×N光开关是一种具有切换光路作用的功能器件设备。光纤传输系统中、用于多路光监控、LAN、多光源/探测器换接以及以太网络的保护转换等。在光纤测试系统中，主要用于光纤及光纤器件测试，网络测试，野外光缆测试，光纤传感多点监控系统。
性能指标：
参数（Parameters） 单位（Unit） 型号（CH-OSW-1×N）
插入损耗（Insertion Loss） dB N≤16 N≤64 N≤128
Typ: 0.6 Max: 1.2 Typ: 1.0 Max: 1.6
波长范围（Wavelength Range） nm 532~1064 1260 ~ 1650
In测试波长（Test Wavelength） nm 532/650/780/850 1310/1490/1550/1625
回波损耗（Return Loss） dB MM ≥ 35 SM ≥ 50
信道干扰（Crosstalk） dB MM ≥ 70 SM ≥ 70
偏振相关损耗（PDL） dB ≤0.05
波长相关损耗（WDL） dB ≤0.25
温度相关损耗（TDL） dB ≤0.30
重复性（Repeatability） dB ≤±0.02
工作电压（Operating Voltage） V 5.0
使用寿命（Lifetime） 次 ≥ 107
开关时间（Switching Time） ms ≤9（相邻通道）
传输光功率（Optical Power） mW ≤500
工作温度（Operating Temperature） ℃ -20 ~ +70
存储温度（Operating Temperature） ℃ -40 ~ +85
相对湿度（Relative Humidity） % 5 ~ 95
控制方式（control mode） TTL 或 RS-232 或 I2C
外形尺寸（Dimension） mm 135x40x32(N≤16) 135x64x32(N≤16)
184x78x66(N≤64) 184x156x66(N≤128)
订购信息: CH-OSW-1×A-B-C-D-E-F-G
A B C D E F G
通道数 光纤类型 控制方式 测试波长 保护套管 光纤长度 连接头
N:1~128 SM:SM,9/125
M5:MM,50/125
M6:MM,62.5/125
X:其他 T:TTL
R:RS-232
I:I2C
X:其他 850:850nm
1310:1310nm
1550:1550nm
1310/1550:1310/1550nm
X:其他 25:250um
90:900um
X:其他 05:0.5m±5cm
10:1m±5cm
15:1.5m±5cm
X:其他 OO:无
FP:FC/PC
FA:FC/APC
SP:SC/PC
SA:SC/APC
STP:ST/PC
LP:LC/PC
LA:LC/APC
X:其他
