南宁供应1xN机械式光开关

  • 这真不是您需要的产品?
  • 品  牌:
  • 灿辉通信
  • 主要规格:
  • 10x10
  • 用  途:
  • 光纤应用设备

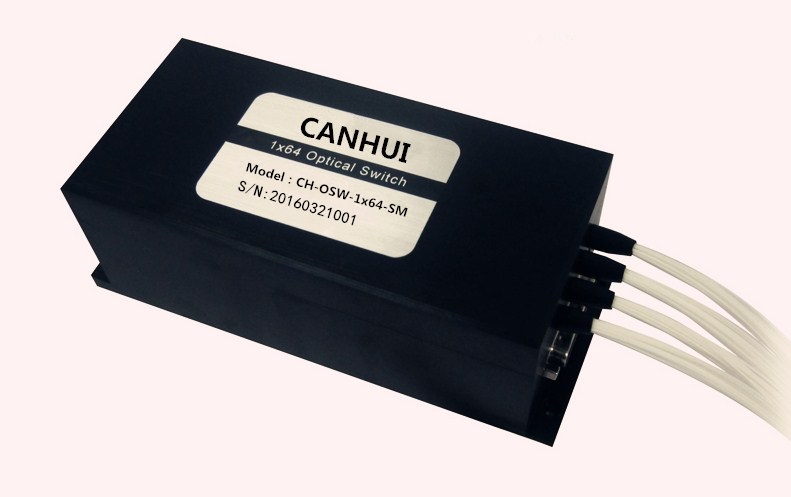

    • CH-OSW1×N光开关是一种具有切换光路作用的功能器件设备。光纤传输系统中、用于多路光监控、LAN、多光源/探测器换接以及以太网络的保护转换等。在光纤测试系统中,主要用于光纤及光纤器件测试,网络测试,野外光缆测试,光纤传感多点监控系统。 性能指标: 参数(Parameters) 单位(Unit) 型号(CH-OSW-1×N) 插入损耗(Insertion Loss) dB N≤16 N≤64 N≤128 Typ: 0.6 Max: 1.2 Typ: 1.0 Max: 1.6 波长范围(Wavelength Range) nm 532~1064 1260 ~ 1650 In测试波长(Test Wavelength) nm 532/650/780/850 1310/1490/1550/1625 回波损耗(Return Loss) dB MM ≥ 35 SM ≥ 50 信道干扰(Crosstalk) dB MM ≥ 70 SM ≥ 70 偏振相关损耗(PDL) dB ≤0.05 波长相关损耗(WDL) dB ≤0.25 温度相关损耗(TDL) dB ≤0.30 重复性(Repeatability) dB ≤±0.02 工作电压(Operating Voltage) V 5.0 使用寿命(Lifetime) 次 ≥ 107 开关时间(Switching Time) ms ≤9(相邻通道) 传输光功率(Optical Power) mW ≤500 工作温度(Operating Temperature) ℃ -20 ~ +70 存储温度(Operating Temperature) ℃ -40 ~ +85 相对湿度(Relative Humidity) % 5 ~ 95 控制方式(control mode) TTL 或 RS-232 或 I2C 外形尺寸(Dimension) mm 135x40x32(N≤16) 135x64x32(N≤16) 184x78x66(N≤64) 184x156x66(N≤128) TTL电平管脚配置 DB-9 公头: Pin 引脚 名称 I / O 描述 1 D0 Input D0~D3为通道选择数据位,D0为低位,D3为高位。 2 D1 Input 3 D2 Input 4 D3 Input 5 /RESET Input 低电平复位(0通道),高电平数据位有效。 6 /READY Output 低电平通道切换完成,高电平通道正在切换。 7 ERROR Output 低电平正常,高电平表示有故障或错误发生。 8 GND Input 电源公共地 9 +5VDC Input 电源电压:+5V±5% 电流:500mA DB-15 公头: Pin 引脚 名称 I / O 描述 2 D0 Input D0~D4为通道选择数据位,D0为低位,D4为高位。 3 D1 Input 4 D2 Input 5 D3 Input 6 D4 Input 11 /RESET Input 低电平复位(0通道),高电平数据位有效。 7 /READY Output 低电平通道切换完成,高电平通道正在切换。 8 ERROR Output 低电平正常,高电平表示有故障或错误发生。 1, 9 GND Input 电源公共地 15 +5VDC Input 电路板电源电压:+5V±5% 电流:50mA 12 VM Input 电机电源电压:+5V±5% 电流:900mA 10,13, 14 NA 订购信息: CH-OSW-1×A-B-C-D-E-F-G A B C D E F G 通道数 光纤类型 控制方式 测试波长 保护套管 光纤长度 连接头 N:1~128 SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 X:其他 T:TTL R:RS-232 I:I2C X:其他 850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310/1550nm X:其他 25:250um 90:900um X:其他 05:0.5m±5cm 10:1m±5cm 15:1.5m±5cm X:其他 OO:无 FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC STP:ST/PC LP:LC/PC LA:LC/APC X:其他
