- OLM光缆监测系统是由光时域反射仪（OTDR)、光功率采集仪（OPM）、光开关（OSW）、稳定光源（OLS）组合成的光缆监测系统，对光缆链路进行实时监测，给光缆维护提供光缆性能、故障告警、故障定位等维护信息，是光缆维护的理想选择

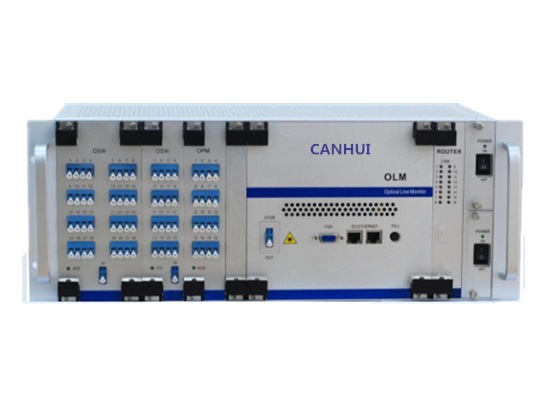

OLM光缆监测系统组成如下图所示：
性能指标:
参数 单位
OTDR模块
（光时域反射仪） 工作波长 nm 1550 or 1625
事件盲区 m ≤5
衰减盲区 nm ≤10
动态范围 dB 50(max)
衰减读出分辨率 dB 0.001
线性度 dB 0.04
群折射率设置范围 1.300000~1.700000
距离分辨率 m 0.1
脉宽 ns~us 5~30
光纤连接口 LC/PC(可特殊订制)
工作环境 ℃ 工作温度 0 ～ +50 工作湿度 ≤ 85％
功耗 W <20
参数 单位
OPM模块
(光功率采集仪) 工作波长 nm 1310±20nm，1550±20nm，1625nm±20nm
功率范围 dBm +23~-50
分辨率 dB 0.1
稳定度 dB ±0.1
回波损耗 dB ≥45
光纤连接口 LC/PC(可特殊订制)
监控光通道数 按需选择8、16、32个光通道并可扩充
工作环境 ℃ 工作温度 0 ～ +50 工作湿度 ≤ 85％
功耗 W <5
参数 单位
OSW模块
（光开关） 插入损耗 nm Typ: 0.6 Max: 1.2
工作波长 dBm 1310±20nm，1550±20nm，1625nm±20nm
光通道数 按需选择8、16、32个光通道并可扩充
重复性 dB ≤±0.02
回波损耗 dB ≥50
信道干扰 dB ≥ 70
光纤连接口 LC/PC(可特殊订制)
开关时间 ms ≤9（相邻通道）
使用寿命 次 ≥ 107
工作环境 ℃ 工作温度 -20 ~ +70 工作湿 度 ≤ 85％
功耗 W <5
参数 单位
OLS模块
（稳定光源） 工作波长 nm 1310±20nm，1550±20nm，1625nm±20nm
输出光功率 mw 1
光通道数 按需选择8、16、32个光通道并可扩充
光纤连接口 LC/PC(可特殊订制)
稳定性 dB ≤±0.1
工作环境 ℃ 工作温度 0~+50 工作湿 度 ≤ 85％
功耗 W <5
