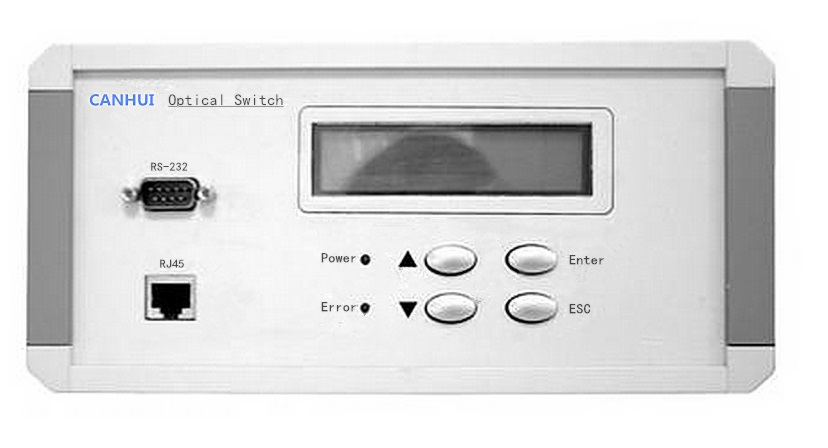

- 产品特点
（1）、具有插入损耗小，切换速度快等特点。
（2）、机箱为仪表铝型材壳体，实验室理想的选择。
（3）、采用 LCD 显示屏，非常直观的显示光路状态，方便用户的操作。
（4）、可通过面板按键和串口指令两种方式进行光路切换设置。并可通过串口指令锁定按键操作。
性能指标
参数（Parameters） 单位（Unit） 型号（CH-FSW-1×N）
插入损耗（Insertion Loss） dB N≤16 N≤64 N≤128
Typ: 0.6 Max: 1.2 Typ: 1.0 Max: 1.6
波长范围（Wavelength Range） nm 532~1064 1260 ~ 1650
In测试波长（Test Wavelength） nm 532/650/780/850 1310/1490/1550/1625
回波损耗（Return Loss） dB MM ≥ 35 SM ≥ 50
信道干扰（Crosstalk） dB MM ≥ 70 SM ≥ 70
偏振相关损耗（PDL） dB ≤0.05
波长相关损耗（WDL） dB ≤0.25
温度相关损耗（TDL） dB ≤0.30
重复性（Repeatability） dB ≤±0.02
工作电压（Operating Voltage） V AC：85~265V 或 DC:36~72V
使用寿命（Lifetime） ≥ 107
开关时间（Switching Time） ms ≤9（相邻通道）
传输光功率（Optical Power） mW ≤500
工作温度（Operating Temperature） ℃ -20 ~ +70
存储温度（Operating Temperature） ℃ -40 ~ +85
相对湿度（Relative Humidity） % 5 ~ 95
程控接口（Programmable interface） RJ45或RS-232或可定制
外形尺寸（Dimension） mm 267x220x105 可定制机型尺寸
订购信息: CH-FSW-1×N-A-B-C-D-E
A B C D F
通道数
（Channel number） 光纤类型
(Fiber Type) 测试波长
(Test Wavelength) 连接适配器
(adapter） 工作电源
（Operating Power）
N:1~32
X:Others SM:SM,9/125
M5:MM,50/125
M6:MM,62.5/125
X:Others 850:850nm
1310:1310nm
1550:1550nm
1310/1550:1310/1550nm
X:Others OO:None
FP:FC/PC
FA:FC/APC
SP:SC/PC
SA:SC/APC
STP:ST/PC
LP:LC/PC
LA:LC/APC
X:Others A:电源220V
D:电源48V
