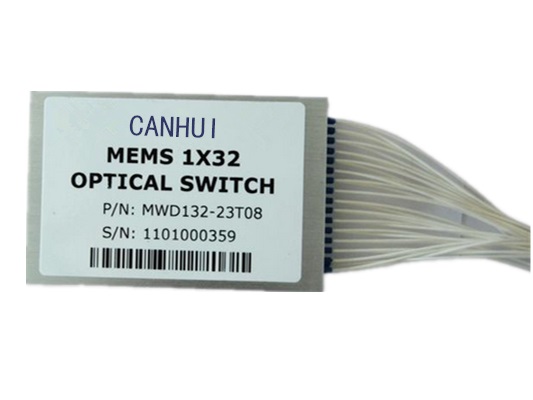

- OSW-1×N MEMS光开关，国内首家自主研发MEMS光开关,纤小的体积、可靠的性能、简便的控制方式，使其成为动态配置分插复用器OADM、交叉连接器OXC、系统监测与保护的理想器件。小型的封装更易于集成进高密度的光通信系统中。
性能指标：
参数（Parameters） 单位（Unit） 型号（CH-MEMS-1×N）
波长范围（Wavelength Range） nm 850 1310 or 1550
插入损耗（Insertion Loss） dB 1x4 1x8 1x16
Typ: 0.8 Max: 1.0 Typ: 0.8 Max: 1.0 Typ:1.0 Max: 1.2
回波损耗（Return Loss） dB MM ≥ 35 SM ≥ 55
信道干扰（Crosstalk） dB MM ≥ 35 SM ≥ 55
偏振相关损耗（PDL） dB ≤0.05
波长相关损耗（WDL） dB ≤0.25
温度相关损耗（TDL） dB ≤0.30
重复性（Repeatability） dB ≤±0.02
工作电压（Operating Voltage） V 5.0
使用寿命（Lifetime） 次 ≥ 107
开关时间（Switching Time） ms ≤8
传输光功率（Optical Power） mW ≤500
工作温度（Operating Temperature） ℃ -20 ~ +70
存储温度（Operating Temperature） ℃ -40 ~ +85
相对湿度（Relative Humidity） % 5 ~ 95
控制方式（control mode） TTL 或 RS-232 或 I2C
外形尺寸（Dimension） mm 1×4(67×42×12.5) 1×8(67×42×12.5)
1×16(92×60×12.5)
订购信息: CH-OSW-1×A-B-C-D-E-F-G
A B C D E F G
通道数 光纤类型 控制方式 测试波长 保护套管 光纤长度 连接头
4:4通道
8:8通道
16:16通道
32:32通道 SM:SM,9/125
M5:MM,50/125
M6:MM,62.5/125
X:其他 T:TTL
R:RS-232
I:I2C
X:其他 850:850nm
1310:1310nm
1550:1550nm
1310/1550:1310/1550nm
25:250um
90:900um
05:0.5m±5cm
10:1m±5cm
15:1.5m±5cm
X:其他 OO:无
FP:FC/PC
FA:FC/APC
SP:SC/PC
SA:SC/APC
STP:ST/PC
LP:LC/PC
LA:LC/APC
X:其他
