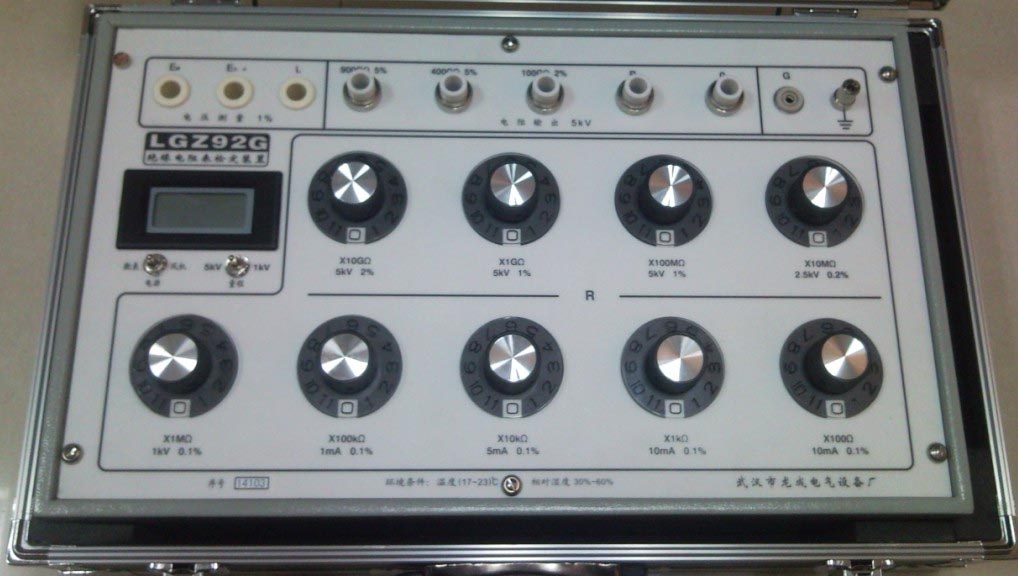

- LGZ92G 型绝缘电阻表检定装置
张丹18064005625
一、概 述
本仪器是依据JJG622-1997绝缘电阻表检定规程、JJG1005-2005电子式绝缘电阻表检定规程和JJG1072-2011直流高压高值电阻器检定规程等有关文件研制生产的。该仪器设计了独立的泄漏屏蔽端钮和接地端钮。它不仅可用于检定各种型号的进口和国产模拟式绝缘电阻表、数字式绝缘电阻表、绝缘电阻测试仪的标准，以及作为直流标准高值电阻器使用。具有较长的技术寿命和机械寿命。
电阻测量范围1KΩ～2TΩ，调节细度1kΩ。
电压测量范围为0～10kV DC。能测量绝缘电阻表的开路电压、中值电压和峰值电压。
二、主 要 技 术 参 数
1.电阻输出（高压高阻箱）部分
1.1 电阻输出部分的准确度等级及工作电压（电流）
1.1.1 固定电阻部分
阻 值 1.9TΩ 900GΩ 400GΩ 100GΩ
准确度等级 5 2 2 2
标称电压 10kV 10kV 10kV 10kV
1.1.2 可调电阻部分
阻 值 ×10GΩ ×1GΩ ×100MΩ ×10MΩ
1 2～10 1 2～10
准确度等级 2 1 1 1 0.5 0.5
标称电压 10kV 10kV 5kV 10kV 2.5kV 5kV
阻 值 ×1MΩ ×100kΩ ×10kΩ ×1kΩ
1 2 3～10
准确度等级 0.1 0.1 0.1 0.1 0.1 0.1
标称电压\流 1kV 2kV 2.5kV 1.5mA 5mA 10mA
.1.
1.2 调节范围：1kΩ～2TΩ
1.3 使用环境(仪器内部)条件
1.3.1 参 考 温 度 范 围： 17℃～23℃
1.3.2 标称使用温度范围： 15℃～25℃
1.3.3 参 考 湿 度 范 围： 30%～60%
1.3.4 标称使用湿度范围： 25%～75%
1.4 绝缘电阻
检定装置中电阻输出部分的电路与电路无电气连接的任何其它外部金属间的绝缘电阻，在标称电压下测得的电阻值不小于1GΩ。
1.5 绝缘强度
检定装置中电阻输出部分的电路与测试用参考接地点之间，应能承受频率为45Hz～65Hz的实际正弦交流电压12kV，并历时1min的试验，而不出现击穿与飞弧现象。
1.6 检定装置中电阻输出部分输出端的残余电阻应＜1Ω，其变差＜0.1Ω。
1.7 外形尺寸： 442mm×270mm×145mm
1.8 重 量： ＜5kg
2． 电压测量（高压直流数字电压表）部分
2.1 测量范围: 0～11kV DC
2.2 准 确 度: ±（1% 读数±0.2%满度）
2.3 供电电源: 4.5 V DC
2.4 输入电阻: ≥10GΩ
2.5 显 示: 四位半，液晶显示
