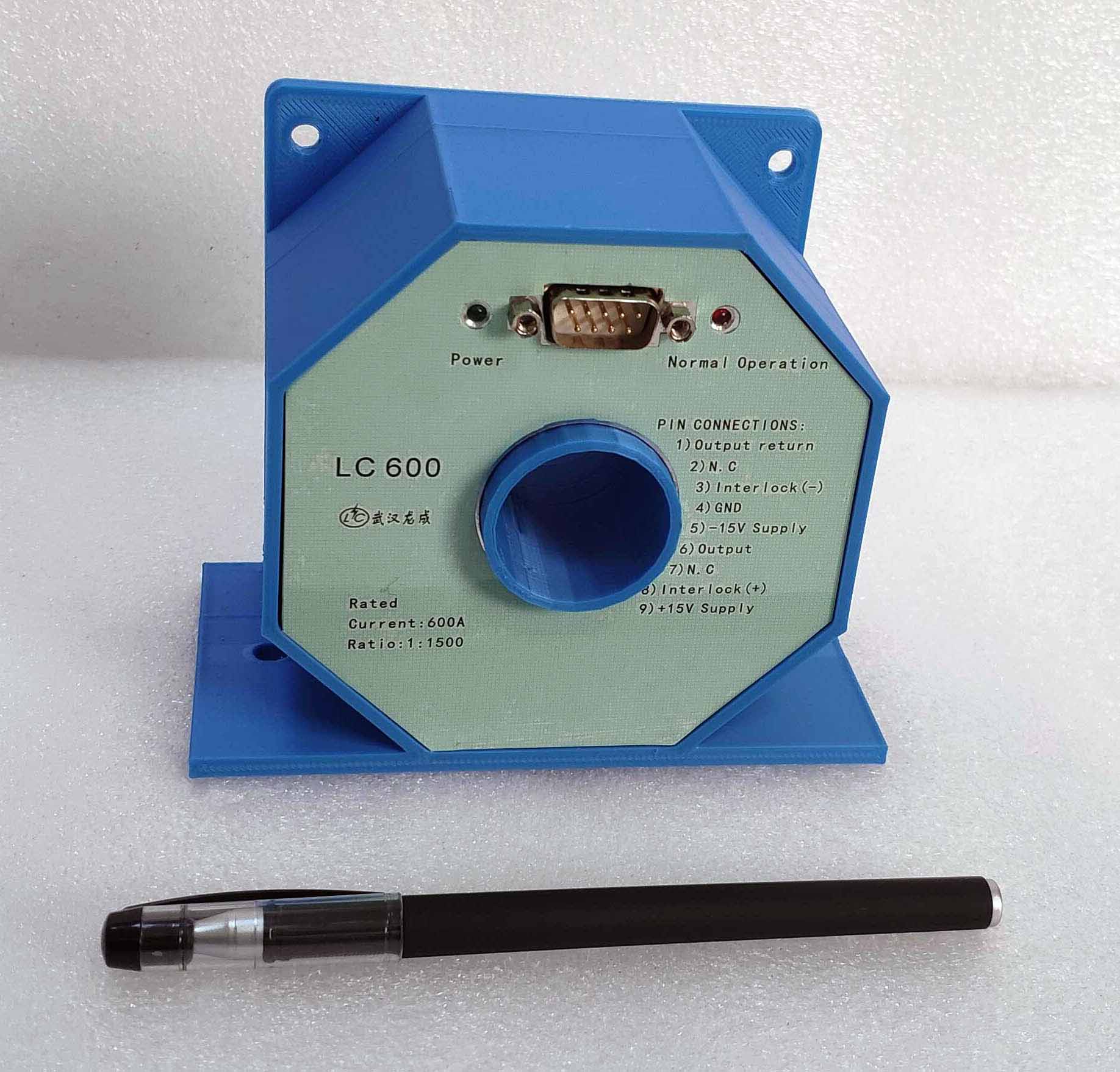

- LC 600 高精度电流传感器磁通门电流传感器
张丹 180、6400、5625
基于零磁通技术，采用精密的电子线路和严谨的屏蔽结构制作而成，从而使传感器
在全带宽范围内拥有比较高的增益和测量精度。
性能特点： 应用域：
1、原、副边隔离测量 1、计量检测
2、出色的线性度和准确度 2、电流测量
3、强抗电磁干扰能力 3、仪器仪表
4、宽频带和低响应时间 4、电力控制
5、新能源
电气性能：（25°环境下，供电±15V）
项目 符号 测试条件 小值 典型值 大值 单位
原边额定直流电流 IPN DC -600 +600 Adc
原边额定交流电流 IPN 424 Aac
原边电流范围 IPM -720 +720 Adc
工作电压 VC ±14.2 ±15 ±15.8 V
功耗电流 IPWR 原边额定电流 ±30 ±430 ±510 mA
电流变比 KN 输入：输出 1500:1
额定输出电流 ISN 原边额定电流 -0.4 +0.4 A
测量电阻 RM 见图 1 0 2.5 10 Ω
精度测试：
项目 测试条件 小值 大值 单位
直流精度 50 ppm
比例误差 50Hz 100 ppm
线性度 3 ppm
温度系数 1 ppm/K
稳定性 1 ppm/month
零点失调电流 25ºC 2（用户可调） ppm
动态响应时间 di/dt=100A/us, 1 us
上升至 90%I PN
电流变化率 — 100 A/us
频带宽度（-3dB）— 100 kHz
零点失调电流 全温度范围 ±5 μA
