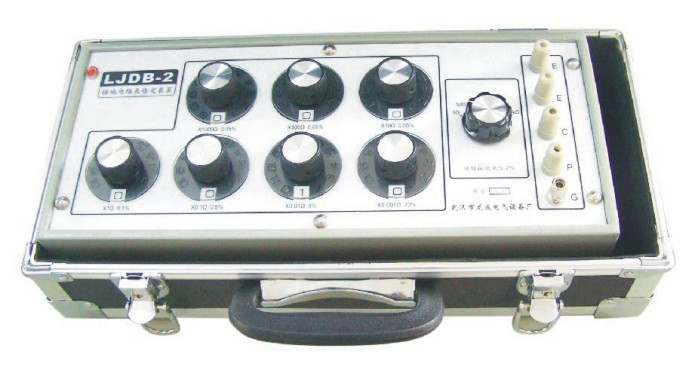

- LJDB-2型接地电阻表检定装置
张丹18064005625
1概述
接地电阻表是根据电位补偿原理生产的安全型仪表。它操作简单、携带方便，广泛用于测量单个接地体和集中接地体的接地电阻。接地电阻的测量是监测接地质量，保证用电安全的重要措施。
接地电阻表的国家检定规程是JJG366-2004接地电阻表检定规程。
LJDB-2接地电阻表检定装置是检定接地电阻表的标准仪器，完全符合JJG366-2004对标准器的要求，可检定各种准确度等级的和各种型号的模拟式和数字式接地电阻表。不得用于接地导通电阻表(工作电流为AC25A)及大地网接地电阻表的检定。可以作电阻箱使用，起始电阻10mΩ，即×0.01Ω测量盘从1开始，不设零位。分辨力达1mΩ。
2. 主要技术指标
2.1 电阻输出范围0.010Ω～20001.110Ω；最小分辨力：1mΩ。
2.2 模拟接地电阻rE（标准电阻器）
阻值（Ω） ×103 ×102 ×101 ×100 ×10-1 ×10-2 ×10-3
功率、电流 0.25W 0.25W 0.25W 0.25W 0.5A 0.5A 0.5A
准确度（％） 0.05 0.05 0.1 0.1 0.5 5.0 20
2.3 模拟辅助接地电阻rP、rC（辅助接地电阻）
阻值（Ω） 0 500 1000 2000 5000
准确度（％） (＜0.1Ω) 2.0 2.0 2.0 2.0
功率（W） rp 1W rc 2W
2.4 使用环境：温度20℃±5℃; 相对湿度40％～70％RH
2.5 重量＜2.5kg
2.6 体积368mm×164mm×110mm
