七维航测李清霜供应154N-005G-RT/R 充硅油压力传感器

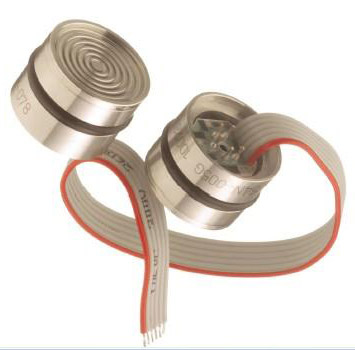

产品说明154N型压力传感器是一种经过补偿、并且与介质兼容的硅压阻式传感器，其外壳采用316不锈钢封装结构。外界压力通过316不锈钢钢膜及内部灌充硅油传递到传感器件敏感元件上。154N型压力传感器可应用于低压场合。通过对陶瓷基座上的厚膜电阻进行激光修阻，可以实现对传感器的温度补偿及零点偏差调整。陶瓷基地上还提供了一个经激光修正的增益调节电阻使传感器在经过外部差分电路放大后达到统一的输出值，并可控制在±1%可换性范围内

产品特点：

u O型圈密封结构

u ±0.1%非线性

u 补偿温度范围：-20℃~ +85℃

u ±1.0%互换性量程

（需接增益调节电阻）

u 固态结构，性能可靠

u 低功耗

应用

u 医疗仪器

u 过程控制

u 污水处理

u 制冷/压缩设备

u 压力变送器

u 液位测量

外形尺寸图：

原理图：

性能参数：

选型：

特点：
⊙低压压力：1PSI(7KPa)
⊙O型密封圈或螺纹连接
⊙螺纹接口
⊙恒流供电
⊙采用超稳硅压阻应变片技术
⊙适用于液体和气体工作环境
⊙OEM定制
⊙高性能，高稳定性
⊙激光修正补偿

应用：
⊙OEM定制                        ⊙工厂自动化
⊙大气压力                         ⊙试验过程监测
⊙海洋检测                         ⊙压力变送器
⊙气体测量                         ⊙液位系统
⊙过程控制                         ⊙供暖，通风，制冷，
⊙生物医疗测试                   ⊙压缩机

产品详介：

82N

电气连接:导线、焊盘、导线带、导柱
类型：表压，绝压
特点： 激光修正补偿，O形圈密封结构，外径19mm
供电电源：1.5mA
输出：0～100mA
精确度： ±0.1%非线性
工作温度范围：-40℃~125℃（补偿温度：-20℃~85℃）
量程：0-5，15，30，50，100，300，500（Psi）
典型应用：生化仪器，过程控制，海洋监测，压力变送器，液位检测

85超稳

电气连接： 导线、焊盘、导线带、导柱
类型： 表压，绝压
特点： O形圈密封结构，激光修正补偿，外径12.6mm，多种螺纹或焊接式压力接口
供电电源： 1.5mA
输出： 0～100mA
精确度： ±0.1%非线性
工作温度范围：-40℃~125℃（补偿温度： -20℃~85℃）
量程：0-5，15，30，50，100，300，500（Psi）
典型应用：压力变送器，生化仪器，过程控制，液位检测

85-齐平膜

电气连接：导线、焊盘、导线带、导柱
类型： 表压，绝压
特点： O形圈密封结构，激光修正补偿，齐平膜式，外径12.6mm
供电电源：1.5mA
输出：0～100mV
精确度：±0.1%非线性
工作温度范围：-40℃~125℃ （补偿：-20～85℃）
量程：0-5，15，30，50，100，300，500（Psi）
典型应用：压力变送器，生化仪器，过程控制，液位检测

86超稳

电气连接：导线、焊盘、导线带、导柱
类型：表压，绝压
特点：O形圈密封结构，激光修正补偿，外径15.8mm
供电电源：1.5mA
输出：0～100mV
精确度： ±0.1%非线性
工作温度范围：-40℃~125℃（补偿温度：-20℃~85℃）
量程：0-5，15，30，50，100，300，500（Psi）
典型应用：压力变送器，生化仪器，过程控制，液位检测

87N

电气连接： 导线、焊盘、导线带、导柱
类型： 绝压，高压
特点： O形圈密封结构，多种螺纹压力接口
供电电源：1.5mA
输出： 0～100mV
精确度： ±0.25%非线性
工作温度范围：-40℃~125℃（补偿温度：-20℃~85℃）
量程：0～1000，3000，5000（Psi）
典型应用：压力变送器，生化仪器，过程控制，液位检测

96超稳

电气连接：导线、焊盘、导线带、导柱
类型： 表压，绝压
特点： O形圈密封结构，激光修正补偿，螺纹压力接口，体积小
供电电源： 1.5mA
输出：0～100mV
精确度： ±0.1%非线性
工作温度范围： -40℃~125℃ （补偿：-20～85℃）
量程：0-15，30，50，100，300，500（Psi）
典型应用：压力变送器，生化仪器，过程控制，液位检测

84

电气连接： 导柱
类型：表压，绝压
特点：O形圈密封，激光修正补偿，外径19mm
供电电源：1.5mA （恒流源）
输出：0～100mV
精确度：±0.25%非线性
工作温度范围：-10℃~80℃（补偿温度：0℃～50℃）
量程：0-5，15，30，50，100，250 （Psi）
典型应用：生化仪器，压力变送器，过程控制，海洋监测，液位检测

154N超稳

电气连接：导线、焊盘、导线带、导柱
类型：表压，绝压
特点：O形圈密封结构，激光修正补偿技术，外径19mm
供电电源：1.5mA
输出：0～100mA
精确度：±0.1%非线性
工作温度范围：-40℃~125℃（补偿温度： -20℃~85℃）
量程：0-5，15，30，50，100，300，500（Psi）
典型应用：压力变送器，生化仪器，过程控制，液位计
