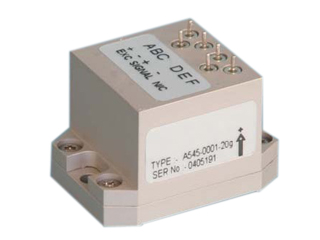

七维航测李清霜供应 Sherborne A545伺服式加速度传感器
- 用 途：
- 路基分析和高速铁路故障检测自检功能 军用和民用 大坝、桥梁监测 低频振动及自动检测
- 七维航测李清霜供应 Sherborne A545伺服式加速度传感器
详细说明
A545
性能指标
轴数
单轴/双轴/三轴
量程(g)
±2/5/10/20/50/100/200/500
满量程输出(Vdc)
±12mv
非线性(%FRO)
≤±0.5%
磁滞(%FRO）
≤0.02
温度灵敏度变化(%FRO/℃）
≤±0.02
零偏(FRO）
≤±2mV
频率响应(Hz）
0 ~ 250 (±2g)
0 ~300 (±5g)
0 ~ 400 (±10g)
0 ~ 600 (±20g)
0 ~ 1000 (±50g)
0 ~ 1500 (±100g)
0 ~2000 (±200g)
0 ~2400 (±500g)
噪声输出(mV）
1μV (p-p) max
供电电压(Vdc)
14.5 ~ 27&5 (±0.01)
特点应用
高分辨率、高精度、自检功能、高可靠性
路基分析和高速铁路故障检测自检功能
军用和民用
大坝、桥梁监测
低频振动及自动检测
详细说明
A260
特征：
范围：±1.0g~±20g 从单极稳压直流电压 高分辨率
闭环的力量平衡系统 飞行合格版本
应用：
试验监测 事故数据收集 结构监测
模拟器 制动控制集体运输系统
规格说明：
量程 ( ±g )
±1.0
±2.0
±5.0
±10.0
±20.0
自然频率
90 Hz
100 Hz
115 Hz
130 Hz
150 Hz
输出阻抗
5 K Ω
2.5 K Ω
5 K Ω
2.5 K Ω
5 K Ω
输入电压
16-32V dc
25 ℃ 时输出
满量程输出
±5V dc ±1%
零点偏离
≤ ±0.1% FRO
非线性
≤ ±0.05% FRO (ranges to 10g )
≤ 0.10% FRO
交叉轴灵敏度
≤ ±0.2% FRO (ranges to 10g )
≤ ±0.5% FRO
分辨率
≤ 0.0005% FRO
输出噪声
5mV (RMS) max.
阻尼率
0.6 (±0.1)
环境参数
灵敏度温度影响
≤ ±0.02% FRO/°C
零点温漂
≤ ±0.002% FRO/°C
工作温度
-55°C to + 95°C
重量
180g
防护等级
IP65
电气连接
Pin A
16-32V dc 输入
Pin B
0V dc
Pin C
0V dc 输出
Pin D
±5V dc信号输出
Pin E
未连接
Pin F
自检测
详细说明
A320
特征：
± 1 / 10G～±2G的范围内工作 极其坚固，承受冲击1500克
应用：
地球物理，土木工程研究 试验监测
结构监测 低加速度分析
规格说明：
量程 ( ±g )
±0.10g
±0.25g
±0.50g
±1.00g
自然频率
20 Hz
30 Hz
40 Hz
55 Hz
输出阻抗
10Ω
输入电压
±12-±18V dc
满量程输出
±5V dc ±1%
零点偏离
±0.10Vdc(max)
非线性
≤ ±0.03% Reading(max)
重复性%FRO（max）
0.02
0.02
0.015
0.010
交叉轴灵敏度
±0.002g/g(max )
分辨率
≤ 0.01% FRO
输出噪声
2mVrms (max).
灵敏度温漂%Reading/°C (max)
±0.03
±0.01
±0.006
±0.006
零点温漂%FRO/°C (max)
±0.03
±0.01
±0.005
±0.005
工作温度
-18°C to + 70°C
持续过载
50g
冲击
1500g, 0.5msec, ? sine
振动
35g rms, 20 Hz to 2000 Hz sinusoidal
防护等级
IP65
A215
特征：
范围±1g~±20g 闭环的力量平衡系统 自我测试设施
直流输入-直流输出 高可靠性 制造符合ISO 9001标准
规格说明：
量程 ( ±g )
±0.25
±0.5
±1.0
±2.0
±5.0
±10.0
±20.0
±30.0
自然频率
36 Hz
45 Hz
90 Hz
100 Hz
115 Hz
130 Hz
150 Hz
输出阻抗
20 K Ω
10 K Ω
5 K Ω
2.5 K Ω
5 K Ω
2.5 K Ω
5 K Ω
输入电压
15-0-15V (±10%) dc
2 5℃ 时输出
满量程输出
±5V dc ±1%
零点偏离
≤ ±0.1% FRO
非线性
≤ ±0.05% FRO (ranges to 10g )
≤ 0.10% FRO
交叉轴灵敏度
≤ ±0.2% FRO (ranges to 10g )
≤ ±0.5% FRO
分辨率
≤ 0.0005% FRO
输出噪声
5mV (RMS) max.
阻尼率
0.6 (±0.1)
环境参数
灵敏度温度影响
≤ ±0.02% FRO/°C
零点温度影响
≤ ±0.002% FRO/°C
工作温度
-55°C to + 95°C
重量
A215 57 克 / A220 115 克
防护等级
IP65
电气连接
Pin A
+15V dc 输入
Pin B
0V dc 激励或输出
Pin C
-15V dc 输入
Pin D
±5V dc 输出
Pin E
电流输出
Pin F
自检测
【英国Sherborne传感器公司】
英国Sherborne传感器公司的根源可以追溯到1945年，Sherborne的高性能压缩力传感器，力传感器为各种负载应用提供了无与伦比的性能和可靠性。产品典型应用包括：航空航天，医疗仪器，汽车测试，质量检测设备，化学工程，商用车辆，物理研究和材料测试。
其军工品质的产品达到或超过航空航天业的最高标准的质量，可靠性和性能。
【核心产品功能】
1.精密电子倾角分辨率为0.1弧秒，并在一个恒定的温度，以3弧秒的精度
2.高度精确的伺服加速度计，从±0.1到±20G，毫-G的准确性与几百G的自定义解决方案，
3.小外形尺寸的MEMS加速度计200克
4.从10克到大于1000吨的力传感器
产品主要应用在航天、土木工程、岩土工程、金属加工、军事、采矿和隧道、 测试与测量、运输。
【加速度、倾角传感器】
舍伯恩传感器高精确度倾角设计，具有几乎无限的分辨率来衡量水平和垂直角倾斜。我们的倾角提供可靠，高精确度，倾斜和倾角测量和用于要求高精度角度测量是必不可少的工业应用。
舍伯恩高性能压缩力传感器，力传感器和称重范围为各种负载应用提供了无与伦比的性能和可靠性。典型应用包括：航空航天，医疗仪器，汽车测试，质量检测设备，化学工程，商用车辆，物理研究和材料测试。
【微型称重传感器】
同样适合用于拉伸或压缩应用，是特别有用的空间有限。一个是保税的传感器元件传感器质量应变计全桥的内部结构组成。此元素是制造高强度铝合金或不锈钢，根据力范围。设计采用侧负荷和弯矩拒绝，尽管它的体积小的传感器是非常准确的。称重传感器专门优化的OEM版本，可为大批量应用.
特点:
1.可用范围从±10N±500N
2.微型，仅有35mm高
3.采用弯矩和侧向载荷补偿
4.在ISO 9001:2008和AS9100B质量控制条件制造
5.100％测试，并提供了一个单独的校准证书
6.高硬度和低负荷下挠度
......
【北京七维航测】
北京七维航测科技股份有限公司成立于2003年，于2011年在全国中小企业股份转让系统成功挂牌（证券简称：七维航测；证券代码：430088），主营业务面向航天、航空、航海、兵器、电子、电力、交通等领域。公司总部位于中关村永丰高新技术产业基地，旗下有控股子公司无锡天和电子有限公司、全资子公司江苏七维测试技术有限公司、秦皇岛七维测控技术有限公司，并在南京、武汉设有分公司，大连、成都设有办事处。公司坚持“自主创新，军工配套"的经营理念，引进了资深的专家教授和相关专业技术人才，组成了一支敢于拼搏、勇于创新的科研队伍；汇聚了经验丰富的军工企业管理人才，形成了一个“高质、高效"的管理团队，共同打造了一个技术精湛、质量可靠、服务专业、管理规范的现代化军工配套企业。
公司主要的业务领域有：航测业务涉及GNSS/INS组合导航系统、GNSS高精度差分系统、姿态测量系统等产品的研发生产、销售、技术服务；检测业务基于高精尖传感器提供测量应用、数据采集系统应用；北斗应用涵盖高精度组合导航应用、同步授时应用、高精度北斗RTK应用；监测业务提供桥梁、尾矿库、水库大坝、地质灾害、基坑等安全监测服务。飞机业务覆盖飞机系统集成等领域。公司将在原有的提供优良设备、技术的基础上，提供有价值的服务，大力发展服务型项目。
公司成立十余年来，一直为各重点军工院所、高等院校及相关军工企业提供GNSS基准系统、高精度授时系统、GNSS/INS组合导航系统、高速运动目标测量基准系统及专业的技术服务；为北京市创新工程《城市轨道交通噪声特性与噪声地图技术研究项目》提供了安全检测系统；为北京地铁13号线、新疆果沟大桥、沪蓉西高速公路的四座特大桥提供了健康监测系统；为中国某新型飞机提供了力反馈控制系统；为黄河春季破冰进行了飞机系统的开创性应用；公司还为我国首艘航母 “辽宁舰"进行了平台基准系统标校服务。
公司秉承“军工品质，精益求精"的质量方针和“科技创新，专业制胜"的经营策略，使公司的整体实力得以快速提升。2013年，公司被《福布斯》评为《2013福布斯中国潜力的百强企业》。公司已获得武器装备质量体系认证证书、二级保密资格单位证书和武器装备科研生产许可证证书。
