七维航测李清霜供应SDI-ARG-80A MEMS角速率陀螺
- 用 途：
- ·惯性导航、惯性测量、 ·导弹制导与控制、平台稳定、 ·高可靠性的汽车电子、天线整定、数码摄影回转仪等系统。
- 七维航测李清霜供应SDI-ARG-80A MEMS角速率陀螺
详细说明

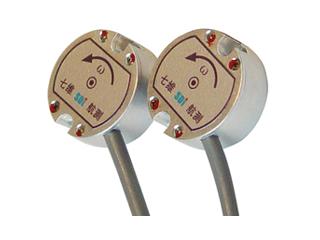

SDI-ARG-80A微机械陀螺
产品描述：
ARG-80A角速率陀螺是用来测量角速率的固态传感器。它采用MEMS芯片，制造采用BIMOS生产工艺和载流焊技术，形成功能完整的角速率传感器。
ARG- 80A型角速率陀螺依据谐振器陀螺原理工作。陀螺内有两个多晶硅敏感结构，每一个含有一个高频振动的框架，该框架被静电式地驱动而谐振，形成了必要的速度 元件。框架的两个外端组成一个电容式敏感结构，以敏感有角速率时按科里奥利原理运动产生的电信号，该电信号被输送到放大解调滤波等信号处理电路，从而输出 正比于角速率的直流电压信号。
特点
·高可靠性；
·高封装坚固性
·G值灵敏度小的特点。
应用
·惯性导航、惯性测量、
·导弹制导与控制、平台稳定、
·高可靠性的汽车电子、天线整定、数码摄影回转仪等系统。
性能
型号 ARG-80A
供电
输入电压（Vdc） +3V~+28V
输入电流（mA） ＜20mA
性能
测量范围（o/s） ±80 o/s
偏置电压（V） 2.5±0.05V
灵敏度（mV/o/s） 25±2mV/o/s
满量程输出电压UOUT (V) 0.5V~4.5V
短期(1小时)偏置稳定性(o/s) ≤0.05 o/s
长期(100小时)偏置稳定性(o/s) ≤1.0 o/s
非线性度 ( ％FR ) ≤0.5％FR
分辨力 （o/s） ≤0.05 o/s
全温灵敏度变化（o/s） ≤±1.5％
带宽(HZ，-3dB) 50HZ
G值灵敏度（ o/s / g ) ≤0.06 o/s /g
启动时间(ms) ≤50ms
可靠性(MTBF)（h） 10万小时
工作环境
使用温度(℃) -40～+105℃
储存温度(℃) -55～+125℃
耐冲击加速度
不供电、任何轴，0.5ms(g) 2000g
供电、任何轴，0.5ms(g) 2000g
重量(g) <18g
体积(mm3 ) Ф30×12.5
电气接口
引出线缆色别 红 黑 黄 屏蔽套
信号名称定义 +15V 地 UOUT 壳体地
