代理进口激光分束元件 激光一维分束器 激光二维分光镜 1064nm,10.6um光束分束
- 代理进口激光分束元件 激光一维分束器 激光二维分光镜 1064nm,10.6um光束分束，激光分束镜，1064nm一分二。
激光分束DOE的定义是使一束入射激光分束为多个光束的光学元件。激光分束之后的排布完全可以有用户指定，可以是一维排布，也可以是二维排布，也可以实现线光斑阵列。光束的数量、光束间的夹角、直线的长度和数量都可以任意定制。激光光束的个数更是不受限制，可以为2束、3束，也可以为几百甚至几千束。维尔克斯光电的激光分束DOE可以将激光光束分化为任意个数子光束，仅改变功率，同时不改变初始光束的直径、发散角和波前分布。维尔克斯光电提供大量的标准品供客户选择，仅1064nm一个波长就有约100种标准型号，其中一维激光分束器的规格包括但不限于1×2, 1×3, 1×4, 1×5, 1×7, 1×9, 1×11, 1×101，二维激光分束器的规格包括2×2, 3×3, 2×3, 100×100, 128×64等等，最高可达百万束。
激光分束DOE可应用于许多领域，如激光材料加工，激光传感，医疗美容等。具体例子包括激光打标、激光划片/切割、多孔同时加工、激光传感、高速激光毛化、光纤耦合等。在激光打标和划片领域，光束的数量的多少直接决定激光加工效率，例如两束激光的加工效率就比单束激光提高一倍。这两束激光可以是紧密相邻的或者有一定夹角的，两束光的光斑距离可以为1~2mm，也可以为几十甚至>100mm，根据激光加工的实际要求来确定。国外的公司已经有类似成熟的方案，具有非常好的稳定性和加工效率。
激光分光片的特点
1. 对入射激光无要求，可以单模或多模激光，对光束直径、光束质量都无特别要求
2. 分束后能量和波前一致性好，光束之间的能量差异<1%
3. 安装方便，对准直和中心轴位置不敏感
4. 覆盖紫外到红外的所有激光波段，193nm to 10.6um，我们可以提供二氧化碳激光分束器、分光片、激光分束DOE
激光分光片的应用
激光打标、激光打孔
太阳能电池激光划片、玻璃切割、LCD模组切割
机器视觉，3D传感器，3D体感，三维扫描
生物医学，激光美容，激光整形，激光去斑、激光显示，激光照明、光纤光学
激光分光片的定制
1）可以定制出射光的排布和形状

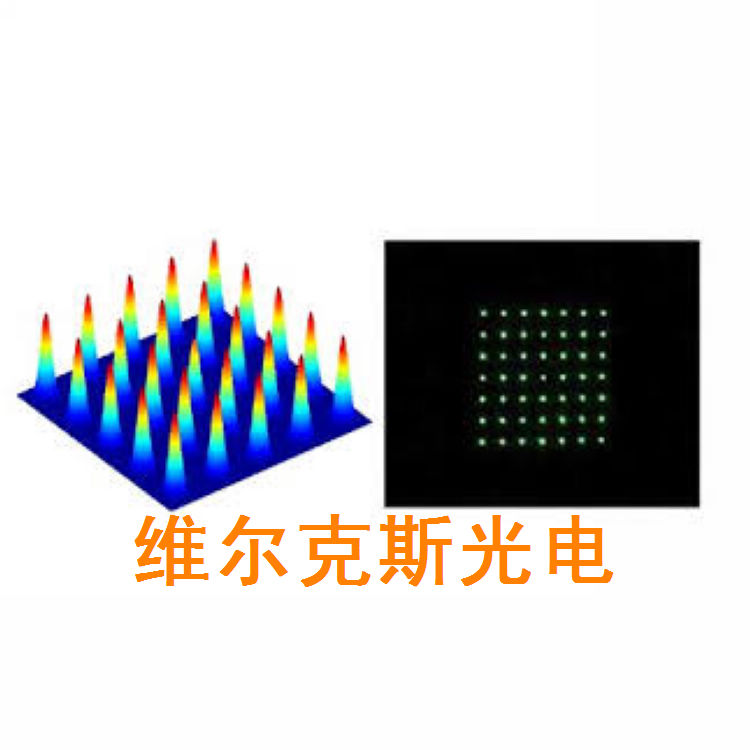

一般而言，标准规格的激光分束器可以生成一维阵列（1×N）或二维矩阵（M×N）。激光分束器还可以生成一个多条直线的阵列。如果用户需要定制激光分光片，需要提供激光波长，光斑大小，工作距离以及各光束的发散角等参数。
2）还可以定制能量的不均匀分布
基于强大的开发设计能力，我们还可以为客户定制能量分布不均匀的激光分光片，比如某些特定的级次激光能量为50W，而另一些特定级次的激光能量为10W，而这些级次之间的能量均匀和一致性又控制得非常好。如果您还有其它科研级的定制需求，欢迎随时联系Holo/Or中国区代理商——维尔克斯光电光电。
激光分光片的安装使用
激光分束DOE可以独立使用，也可以配合聚焦镜使用。通常，客户都会配合聚焦透镜进行试用，因此装配之前客户需要先确定焦距，因为光束之间的夹角是固定不变的，这样确定各光束之间的距离。使用时，聚焦镜放置在分束元件之后。
由于衍射光学原理的限制，双光束分束元件的效率一般可达到80%，对于多光束（至少为3）的分束元件，利用二元多阶结构，效率可以从85%到95%，且其多余的能量以杂散光的形式损耗。为了得到更好的分束效果，需要客户提供初始的光斑大小，光斑大小需要至少为刻蚀周期大小的3-5倍，5倍以上效果最佳。
激光分光片的标准规格
1）1064nm一维激光分束元件标准规格
型号 光束数量 激光波长
[nm] 角度°
[deg] 透镜尺寸
DOE [mm]
DS-002-I-Y-A 2 1064 0.27 27.94
DS-026-I-Y-A 2 1064 0.099 27.94
DS-217-I-Y-A 2 1064 0.27 25.4
DS-224-I-Y-A 2 1064 0.12 20
DS-238-I-Y-A 2 1064 1.42 25.4
DS-210-I-Y-A 2 1064 0.29 11
DS-209-I-Y-A 2 1064 0.15 11
DS-208-I-Y-A 2 1064 0.27 11
DS-213-I-Y-A 2 1064 0.038 38.1
DS-215-I-Y-A 2 1064 3.39 11
DS-029-I-Y-A 2 1064 0.099 15
DS-207-I-Y-A 2 1064 0.15 15
DS-199-I-Y-A 2 1064 8.72 11
DS-006-I-Y-A 2 1064 2.54 25.4
DS-034-I-Y-A 2 1064 0.038 38.1
DS-198-I-Y-A 2 1064 7.63 25.4
DS-197-I-Y-A 2 1064 5.08 11
DS-218-I-Y-A 2 1064 14.38 11
DS-196-I-Y-A 2 1064 4.13 25.4
DS-195-I-Y-A 2 1064 1.05 25.4
DS-194-I-Y-A 2 1064 1.05 27.94
DS-193-I-Y-A 2 1064 0.96 25.4
DS-192-I-Y-A 2 1064 0.96 27.94
DS-191-I-Y-A 2 1064 0.92 25.4
DS-190-I-Y-A 2 1064 0.92 27.94
DS-189-I-Y-A 2 1064 0.5 15
DS-188-I-Y-A 2 1064 0.18 25.4
DS-187-I-Y-A 2 1064 0.18 27.94
DS-186-I-Y-A 2 1064 0.14 25.4
DS-222-I-Y-A 2 1064 2.18 11
DS-185-I-Y-A 2 1064 0.14 20
DS-184-I-Y-A 2 1064 0.094 25.4
DS-212-I-Y-A 2 1064 0.25 38.1
DS-216-I-Y-A 2 1064 1.52 11
DS-033-I-Y-A 2 1064 10.17 25.4
DS-001-I-Y-A 2 1064 0.14 27.94
DS-223-I-Y-A 2 1064 1.35 27.94
DS-025-I-Y-A 2 1064 0.15 27.94
DS-225-I-Y-A 2 1064 3.67 15x15
DS-226-I-Y-A 2 1064 3.39 15x15
DS-227-I-Y-A 2 1064 3.13 15x15
DS-228-I-Y-A 2 1064 2.9 15x15
DS-229-I-Y-A 2 1064 2.71 15x15
DS-230-I-Y-A 2 1064 2.44 15x15
DS-233-I-Y-A 2 1064 0.68 11
DS-234-I-Y-A 2 1064 5.42 11
DS-235-I-Y-A 2 1064 1.79 27.94
DS-237-I-Y-A 2 1064 18.41 15
DS-180-I-Y-A 2 1064 0.032 27.94
DS-239-I-Y-A 2 1064 2 25.4
DS-241-I-Y-A 2 1064 0.41 25.4
DS-242-I-Y-A 2 1064 0.11 25.4
DS-243-I-Y-A 2 1064 0.084 25.4
DS-248-I-Y-A 2 1064 3.59 14x14
DS-249-I-Y-A 2 1064 3.21 14x14
DS-250-I-Y-A 2 1064 3.05 14x14
DS-251-I-Y-A 2 1064 2.71 14x14
DS-252-I-Y-A 2 1064 2.54 14x14
DS-255-I-Y-A 2 1064 0.064 38.1
DS-256-I-Y-A 2 1064 0.45 27.94
DS-257-I-Y-A 2 1064 0.23 25.4
DS-258-I-Y-A 2 1064 0.046 25.4
DS-259-I-Y-A 2 1064 0.046 38.1
DS-260-I-Y-A 2 1064 0.052 38.1
DS-261-I-Y-A 2 1064 0.14 27.94
DS-265-I-Y-A 2 1064 0.36 27.94
DS-183-I-Y-A 2 1064 0.076 25.4
DS-182-I-Y-A 2 1064 0.076 27.94
DS-181-I-Y-A 2 1064 0.032 25.4
TS-230-I-Y-A 3 1064 0.25 15
TS-269-I-Y-A 3 1064 0.11 25.4
TS-270-I-Y-A 3 1064 0.023 25.4
TS-203-I-Y-A 3 1064 0.14 25.4
TS-242-I-Y-A 3 1064 1.22 15x15
TS-244-I-Y-A 3 1064 0.76 11
TS-220-I-Y-A 3 1064 7.64 9.8x9.8
TS-225-I-Y-A 3 1064 0.072 25.4
TS-004-I-Y-A 3 1064 0.14 27.94
TS-202-I-Y-A 3 1064 10 18
TS-030-I-Y-A 3 1064 10 25.4
TS-008-I-Y-S 3 1064 1.27 25.4
TS-241-I-Y-A 3 1064 1.35 15x15
TS-008-I-Y-D 3 1064 1.27 25.4
TS-240-I-Y-A 3 1064 1.45 15x15
TS-239-I-Y-A 3 1064 1.56 15x15
TS-238-I-Y-A 3 1064 1.69 11
TS-237-I-Y-A 3 1064 1.69 15x15
TS-236-I-Y-A 3 1064 1.83 15x15
TS-003-I-Y-A 3 1064 0.068 27.94
TS-235-I-Y-A 3 1064 2.07 25.4
TS-234-I-Y-A 3 1064 15.43 12x12
TS-008-I-Y-A 3 1064 1.27 25.4
TS-268-I-Y-A 3 1064 0.23 27.94
TS-267-I-Y-A 3 1064 0.091 25.4
TS-261-I-Y-A 3 1064 1 25.4
TS-233-I-Y-A 3 1064 7.19 11
TS-255-I-Y-A 3 1064 0.016 25.4
TS-232-I-Y-A 3 1064 0.34 11
TS-015-I-Y-A 3 1064 10.21 11
TS-245-I-Y-A 3 1064 0.67 25.4
TS-246-I-Y-A 3 1064 0.67 27.94
TS-259-I-Y-A 3 1064 0.71 25.4
TS-247-I-Y-A 3 1064 0.15 11
TS-258-I-Y-A 3 1064 9.21 15
TS-248-I-Y-A 3 1064 0.13 38.1
TS-249-I-Y-A 3 1064 0.073 11
TS-027-I-Y-A 3 1064 0.076 27.94
TS-250-I-Y-A 3 1064 0.072 20
TS-224-I-Y-A 3 1064 0.46 20
TS-256-I-Y-A 3 1064 0.016 27.94
TS-028-I-Y-A 3 1064 0.05 27.94
TS-216-I-Y-A 3 1064 0.46 25.4
TS-213-I-Y-A 3 1064 2.54 11
TS-212-I-Y-A 3 1064 4.36 11
TS-211-I-Y-A 3 1064 3.81 25.4
TS-254-I-Y-A 3 1064 0.019 38.1
TS-251-I-Y-A 3 1064 0.059 20
TS-031-I-Y-A 3 1064 5.09 25.4
TS-210-I-Y-A 3 1064 15.43 25.4
TS-257-I-Y-A 3 1064 15.43 10.7x10.7
TS-252-I-Y-A 3 1064 0.047 20
TS-205-I-Y-A 3 1064 0.091 27.94
TS-204-I-Y-A 3 1064 2.44 25.4
TS-277-I-Y-A 3 1064 0.068 38.1
TS-253-I-Y-A 3 1064 0.038 27.94
TS-201-I-Y-A 3 1064 0.48 27.94
TS-200-I-Y-A 3 1064 0.53 27.94
TS-243-I-Y-A 3 1064 1.09 11
MS-322-I-Y-A 4 1064 3.4 20x20
MS-399-I-Y-A 4 1064 0.14 25.4
MS-588-I-Y-A 4 1064 0.29 25.4
MS-506-I-Y-A 4 1064 0.5 25.4
MS-560-I-Y-A 4 1064 0.1 38.1
MS-332-I-Y-A 4 1064 1 11
MS-364-I-Y-A 4 1064 0.053 38.1
MS-307-I-Y-A 4 1064 5.11 20x20
MS-263-I-Y-A 4 1064 1.5 11
MS-355-I-Y-A 4 1064 1.33 20x20
MS-323-I-Y-X 5 1064 0.046 25.4
MS-555-I-Y-X 5 1064 0.54 17x17
MS-572-I-Y-X 5 1064 0.42 17x17
MS-398-I-Y-X 5 1064 0.3 25.4
MS-499-I-Y-X 5 1064 1 25.4
MS-226-I-Y-X 5 1064 0.5 25.4
MS-502-I-Y-A 6 1064 2.59 20x20
MS-357-I-Y-A 6 1064 0.21 25.4
MS-214-I-Y-A 6 1064 0.57 25.4
MS-385-I-Y-A 6 1064 0.76 25.4
MS-474-I-Y-A 6 1064 1.2 25.4
MS-338-I-Y-A 6 1064 0.57 11
MS-475-I-Y-A 6 1064 0.4 25.4
MS-545-I-Y-A 6 1064 0.054 25.4
MS-579-I-Y-A 6 1064 0.064 38.1
MS-501-I-Y-A 6 1064 2.59 25.4
MS-473-I-Y-A 6 1064 2.43 12.7x12.7
MS-298-I-Y-X 7 1064 0.19 15
MS-557-I-Y-X 7 1064 0.047 27.94
MS-272-I-Y-N 7 1064 0.19 15
MS-548-I-Y-X 7 1064 0.14 14x20
MS-519-I-Y-X 7 1064 0.14 11
MS-233-I-Y-X 7 1064 0.7 25.4
MS-463-I-Y-X 7 1064 0.29 15
MS-271-I-Y-A 7 1064 0.7 11
MS-278-I-Y-X 7 1064 0.95 11
MS-279-I-Y-X 7 1064 0.88 11
MS-107-I-Y-X 7 1064 0.29 25.4
MS-243-I-Y-A 8 1064 1.48 25.4
MS-549-I-Y-A 8 1064 0.5 14x20
MS-320-I-Y-A 8 1064 0.045 25.4
MS-605-I-Y-A 8 1064 0.071 20
MS-400-I-Y-A 8 1064 0.14 25.4
MS-304-I-Y-A 8 1064 0.045 27.94
MS-605-I-N-A 8 1064 0.071 20
MS-438-I-Y-N 9 1064 0.11 11
MS-291-I-Y-N 9 1064 0.11 27.94
MS-453-I-Y-X 9 1064 1.05 25.4
MS-396-I-Y-X 9 1064 0.03 25.4
MS-331-I-Y-A** 10 1064 0.76 19
MS-333-I-Y-A 10 1064 0.76 11
MS-244-I-Y-A 10 1064 0.76 25.4
MS-245-I-Y-A 10 1064 0.57 25.4
MS-551-I-Y-A 10 1064 0.3 14x14
MS-589-I-Y-X 11 1064 0.57 11
MS-327-I-Y-L 11 1064 1.52 9.8x9.8
MS-327-I-Y-S 11 1064 1.52 9.8x9.8
MS-592-I-Y-X 11 1064 0.11 11
MS-556-I-Y-X 11 1064 0.54 17x17
MS-590-I-Y-X 11 1064 0.23 11
MS-316-I-Y-A 11 1064 1.2 11
MS-408-I-Y-A 12 1064 2.44 15x15
MS-022-I-Y-X 15 1064 0.028 25.4
MS-021-I-Y-X 15 1064 0.044 25.4
MS-580-I-Y-X 15 1064 0.54 17x17
MS-454-I-Y-A 15 1064 0.44 20
MS-401-I-Y-A 16 1064 0.14 25.4
MS-439-I-Y-X 19 1064 0.15 11
MS-455-I-Y-A 19 1064 0.38 20
MS-268-I-Y-X 19 1064 0.15 25.4
MS-268-I-Y-A 19 1064 0.15 25.4
MS-269-I-Y-X 25 1064 0.11 25.4
MS-575-I-Y-A 32 1064 0.26 25.4
MS-512-I-Y-X 33 1064 0.036 25.4
MS-456-I-Y-A 35 1064 0.17 20
MS-457-I-Y-A 51 1064 0.17 20
MS-257-I-Y-A 51 1064 0.057 25.4
MS-505-I-Y-X 85 1064 0.25 20x20
MS-255-I-Y-X 101 1064 0.057 25.4
MS-542-I-Y-A 131 1064 0.062 10x10
MS-513-I-Y-X 321 1064 0.036 25.4
2）10.6um一维激光分束元件，CO2一维激光分束器标准规格
型号 光束数量 激光波长
[nm] 角度°
[deg] 透镜尺寸
DOE [mm]
MS-291-A-Y-A 9 10600 1.13 27.94
DS-001-A-Y-A 2 10600 1.36 27.94
TS-230-A-Y-A 3 10600 2.5 15
DS-025-A-Y-A 2 10600 1.52 27.94
DS-026-A-Y-A 2 10600 0.99 27.94
TS-205-A-Y-A 3 10600 0.9 27.94
DS-034-A-Y-A 2 10600 0.38 38.1
TS-201-A-Y-A 3 10600 4.77 27.94
TS-028-A-Y-A 3 10600 0.49 27.94
TS-004-A-Y-A 3 10600 1.35 27.94
TS-003-A-Y-A 3 10600 0.68 27.94
MS-557-A-Y-S 7 10600 0.47 27.94
MS-364-A-Y-A 4 10600 0.53 38.1
MS-304-A-Y-A 8 10600 0.45 27.94
MS-298-A-Y-N 7 10600 1.9 15
DS-002-A-Y-A 2 10600 2.7 27.94
MS-272-A-Y-N 7 10600 1.9 15
DS-260-A-Y-A 2 10600 0.52 38.1
DS-259-A-Y-A 2 10600 0.46 38.1
DS-243-A-Y-A 2 10600 0.84 25.4
DS-235-A-Y-A 2 10600 17.9 27.94
DS-223-A-Y-A 2 10600 13.47 27.94
DS-207-A-Y-A 2 10600 1.52 15
DS-202-A-Y-A** 2 10600 2 mm 20
DS-203-A-Y-A** 2 10600 1.3 mm 20
DS-204-A-Y-A** 2 10600 2 mm 20
DS-205-A-Y-A** 2 10600 1.3 mm 20
DS-213-A-Y-A 2 10600 0.38 38.1
DS-256-A-Y-A 2 10600 4.51 27.94
MS-272-A-Y-A 7 10600 1.9 15
MS-291-A-Y-N 9 10600 1.13 27.94
MS-298-A-Y-X 7 10600 1.9 15
MS-519-A-Y-X 7 10600 1.43 11
MS-557-A-Y-X 7 10600 0.47 27.94
MS-560-A-Y-A 4 10600 1 38.1
MS-400-A-Y-A 8 10600 1.43 25.4
DS-222-A-Y-A 2 10600 21.82 11
DS-194-A-Y-A 2 10600 10.51 27.94
DS-224-A-Y-A** 2 10600 1.17 20
DS-233-A-Y-A 2 10600 6.75 11
DS-193-A-Y-A 2 10600 9.54 25.4
DS-238-A-Y-A 2 10600 14.16 25.4
DS-239-A-Y-A 2 10600 20.01 25.4
DS-241-A-Y-A 2 10600 4.05 25.4
DS-242-A-Y-A 2 10600 1.06 25.4
DS-192-A-Y-A 2 10600 9.54 27.94
DS-255-A-Y-A 2 10600 0.64 38.1
DS-209-A-Y-A 2 10600 1.46 11
DS-257-A-Y-A 2 10600 2.28 25.4
DS-258-A-Y-A 2 10600 0.46 25.4
DS-191-A-Y-A 2 10600 9.18 25.4
DS-190-A-Y-A 2 10600 9.18 27.94
DS-261-A-Y-A 2 10600 1.36 27.94
DS-265-A-Y-A 2 10600 3.6 27.94
TS-270-A-Y-A 3 10600 0.23 25.4
TS-269-A-Y-A 3 10600 1.14 25.4
MS-107-A-Y-X 7 10600 2.86 25.4
MS-214-A-Y-A 6 10600 5.69 25.4
MS-226-A-Y-X 5 10600 4.98 25.4
MS-233-A-Y-X 7 10600 6.98 25.4
MS-245-A-Y-A 10 10600 5.69 25.4
MS-257-A-Y-A 51 10600 0.57 25.4
MS-263-A-Y-A 4 10600 14.99 11
MS-268-A-Y-X 19 10600 1.49 25.4
MS-269-A-Y-X 25 10600 1.1 25.4
MS-271-A-Y-A 7 10600 7 11
DS-189-A-Y-A 2 10600 5 15
DS-210-A-Y-A 2 10600 2.93 11
DS-212-A-Y-A 2 10600 2.54 38.1
DS-188-A-Y-A 2 10600 1.8 25.4
DS-195-A-Y-A 2 10600 10.51 25.4
DS-187-A-Y-A 2 10600 1.8 27.94
DS-186-A-Y-A 2 10600 1.43 25.4
MS-320-A-Y-A 8 10600 0.45 25.4
TS-268-A-Y-A 3 10600 2.25 27.94
MS-332-A-Y-A 4 10600 9.98 11
MS-338-A-Y-A 6 10600 5.69 11
MS-357-A-Y-A 6 10600 2.06 25.4
DS-185-A-Y-A** 2 10600 1.43 20
MS-385-A-Y-A 6 10600 7.59 25.4
TS-267-A-Y-A 3 10600 0.9 25.4
MS-398-A-Y-X 5 10600 2.94 25.4
MS-399-A-Y-A 4 10600 1.43 25.4
DS-208-A-Y-A 2 10600 2.7 11
MS-401-A-Y-A 16 10600 1.43 25.4
MS-438-A-Y-N 9 10600 1.13 11
MS-439-A-Y-X 19 10600 1.49 11
MS-463-A-Y-X 7 10600 2.86 15
MS-475-A-Y-A 6 10600 3.98 25.4
MS-499-A-Y-X 5 10600 10.05 25.4
MS-506-A-Y-A 4 10600 4.98 25.4
MS-512-A-Y-X 33 10600 0.35 25.4
DS-215-A-Y-A 2 10600 34.25 11
MS-545-A-Y-A 6 10600 0.54 25.4
DS-216-A-Y-A 2 10600 15.23 11
DS-184-A-Y-A 2 10600 0.93 25.4
DS-217-A-Y-A 2 10600 2.7 25.4
MS-579-A-Y-A 6 10600 0.64 38.1
MS-588-A-Y-A 4 10600 2.93 25.4
MS-590-A-Y-X 11 10600 2.28 11
MS-592-A-Y-X 11 10600 1.14 11
MS-605-A-Y-A** 8 10600 0.71 20
DS-183-A-Y-A 2 10600 0.76 25.4
DS-182-A-Y-A 2 10600 0.76 27.94
TS-008-A-Y-A 3 10600 12.76 25.4
TS-027-A-Y-A 3 10600 0.76 27.94
DS-181-A-Y-A 2 10600 0.31 25.4
TS-200-A-Y-A 3 10600 5.25 27.94
DS-180-A-Y-A 2 10600 0.31 27.94
TS-203-A-Y-A 3 10600 1.35 25.4
DS-029-A-Y-A 2 10600 0.99 15
TS-208-A-Y-A** 3 10600 1 mm 20
TS-216-A-Y-A 3 10600 4.59 25.4
TS-224-A-Y-A** 3 10600 4.59 20
TS-225-A-Y-A 3 10600 0.72 25.4
DS-006-A-Y-A 2 10600 25.52 25.4
TS-232-A-Y-A 3 10600 3.38 11
TS-238-A-Y-A 3 10600 17.12 11
TS-243-A-Y-A 3 10600 10.91 11
TS-244-A-Y-A 3 10600 7.61 11
TS-245-A-Y-A 3 10600 6.74 25.4
TS-246-A-Y-A 3 10600 6.74 27.94
TS-247-A-Y-A 3 10600 1.46 11
TS-248-A-Y-A 3 10600 1.27 38.1
TS-249-A-Y-A 3 10600 0.73 11
TS-250-A-Y-A** 3 10600 0.72 20
TS-251-A-Y-A** 3 10600 0.58 20
TS-252-A-Y-A** 3 10600 0.47 20
TS-253-A-Y-A 3 10600 0.38 27.94
TS-254-A-Y-A 3 10600 0.19 38.1
TS-255-A-Y-A 3 10600 0.16 25.4
TS-256-A-Y-A 3 10600 0.16 27.94
TS-259-A-Y-A 3 10600 7.08 25.4
TS-261-A-Y-A 3 10600 10.01 25.4
TS-277-A-Y-A 3 10600 0.68 38.1
MS-396-A-Y-X 9 10600 0.3 25.4
MS-323-A-Y-X 5 10600 0.46 25.4
MS-022-A-Y-X 15 10600 0.28 25.4
MS-021-A-Y-X 15 10600 0.44 25.4
3）1064nm二维激光分束元件标准规格
型号 光束数量 激光波长
[nm] 角度°
[deg] 透镜尺寸
DOE [mm]
MS-568-I-Y-A 2x2 1064 1.08x1.08 11
MS-562-I-Y-A 2x2 1064 0.41x0.41 25.4
MS-561-I-Y-A 2x2 1064 2.00x2.00 25.4
MS-203-I-Y-A 2x2 1064 4.00x4.00 25.4
MS-472-I-Y-X 2x3 1064 2.60x1.50 20
MS-559-I-Y-A 2x2 1064 28.52x28.52 20x20
MS-565-I-Y-A 2x2 1064 1.52x1.52 11
MS-574-I-Y-A 2x2 1064 0.35x0.35 15
MS-503-I-Y-A 2x2 1064 8.72x8.72 20x20
MS-564-I-Y-A 2x2 1064 0.29x0.29 25.4
MS-566-I-Y-A 2x2 1064 0.68x0.68 11
MS-567-I-Y-A 2x2 1064 0.29x0.29 11
MS-558-I-Y-A 2x2 1064 28.52x28.52 20x20
MS-240-I-Y-A 2x2 1064 13.58x13.58 11
MS-478-I-Y-A 2x2 1064 2.77x2.77 11
MS-445-I-Y-A 2x2 1064 1.42x1.42 25.4
MS-444-I-Y-X 2x3 1064 0.90x0.52 11
MS-569-I-Y-A 2x2 1064 0.48x0.48 11
MS-319-I-Y-A 2x2 1064 13.58x13.58 25.4
MS-204-I-Y-A 2x2 1064 0.25x0.25 25.4
MS-570-I-Y-A 2x2 1064 0.21x0.21 11
MS-563-I-Y-A 2x2 1064 1.41x1.41 25.4
MS-553-I-Y-A 2x2 1064 9.21x9.21 25.4x25.4
MS-595-I-Y-A 2x2 1064 13.58x13.58 10x10
MS-030-I-Y-A 2x2 1064 1.00x1.00 25.4
MS-354-I-Y-A 2x2 1064 0.50x0.50 11
MS-576-I-Y-A 2x2 1064 0.50x0.50 25.4
MS-546-I-Y-A 2x2 1064 7.96x7.96 25.4
MS-382-I-Y-A 2x2 1064 7.63x7.63 25.4
MS-285-I-Y-X 3x3 1064 1.27x1.27 25.4
MS-286-I-Y-X 3x4 1064 1.27x0.85 25.4
MS-286-I-Y-A 3x4 1064 1.27x0.85 25.4
MS-287-I-Y-X 3x5 1064 1.27x0.64 25.4
MS-480-I-Y-X 3 1064 0.18x0.21 25.4
MS-261-I-Y-X 3x3 1064 0.57x0.57 11
MS-287-I-Y-A 3x5 1064 1.27x0.64 25.4
MS-288-I-Y-A 3x7 1064 1.27x0.42 25.4
MS-452-I-Y-N 3x11 1064 0.033x0.11 25.4
MS-284-I-Y-X 3x3 1064 0.36x0.36 11
MS-458-I-Y-X 3x3 1064 0.50x0.50 25.4
MS-326-I-Y-X 3x3 1064 7.64x5.75 9.8x9.8
MS-471-I-Y-X 3 1064 2.60x3.00 20
MS-597-I-Y-X 3x3 1064 0.031x0.031 12.5
MS-339-I-Y-X 3 1064 0.35x0.47 25.4
MS-261-I-Y-A 3x3 1064 0.57x0.57 11
MS-280-I-Y-X** 3x3 1064 0.36x0.36 19
MS-552-I-Y-X 3x5 1064 2.67x2.01 22x22
MS-288-I-Y-X 3x7 1064 1.27x0.42 25.4
MS-585-I-Y-X 3x3 1064 0.30x0.30 25.4
MS-584-I-Y-X 3x9 1064 0.52x0.19 20x20
MS-581-I-Y-X 3x3 1064 0.57x0.57 15
MS-362-I-Y-X 3x3 1064 3.27x5.68 33x33
MS-443-I-Y-N 3x3 1064 0.060x0.060 25.4
MS-443-I-Y-X 3x3 1064 0.060x0.060 25.4
MS-550-I-Y-X 3x5 1064 2.67x2.01 25.4
MS-416-I-Y-X 3 1064 0.90x1.04 11
MS-285-I-Y-A 3x3 1064 1.27x1.27 25.4
MS-260-I-Y-A 4x4 1064 0.57x0.57 11
MS-586-I-Y-A 4x4 1064 2.90x2.90 11
MS-325-I-Y-A 4x4 1064 5.08x3.81 9.8x9.8
MS-341-I-Y-A 4x4 1064 0.85x0.85 50
MS-459-I-Y-A 4x4 1064 1.94x1.94 25.4
MS-267-I-Y-A 4x4 1064 0.94x0.94 25.4
MS-477-I-Y-A 4x4 1064 0.21x0.21 25.4
MS-216-I-Y-A 4x4 1064 1.39x1.39 11
MS-202-I-Y-A 4x4 1064 1.39x1.39 25.4
MS-429-I-Y-L 5x5 1064 1.00x1.00 18
MS-290-I-Y-X 5x5 1064 2.61x2.61 11
MS-462-I-Y-X 5x33 1064 1.18x0.59 11
MS-236-I-Y-A 5x5 1064 2.68x2.68 11x11
MS-429-I-Y-N 5x5 1064 1.00x1.00 18
MS-306-I-Y-X 5x6 1064 0.64x0.51 25.4
MS-289-I-Y-A 5x5 1064 2.20x2.20 11
MS-290-I-Y-A 5x5 1064 2.61x2.61 11
MS-303-I-Y-A 5x5 1064 2.20x2.20 10
MS-306-I-Y-A 5x6 1064 0.64x0.51 25.4
MS-321-I-Y-X 5x5 1064 3.23x3.23 11
MS-324-I-Y-X 5x5 1064 3.81x2.87 9.8x9.8
MS-235-I-Y-X 5x5 1064 2.68x2.68 11
MS-429-I-Y-A 5x5 1064 1.00x1.00 18
MS-386-I-Y-X 5 1064 13.58x13.58 25.4
MS-305-I-Y-X 5x5 1064 0.64x0.64 25.4
MS-215-I-Y-A 5x5 1064 1.00x1.00 11
MS-025-I-Y-A 5x5 1064 1.00x1.00 25.4
MS-220-I-Y-A 5x5 1064 1.39x1.39 11
MS-229-I-Y-A 5x5 1064 0.30x0.30 15
MS-437-I-Y-X 5x4 1064 0.98x1.01 25.4
MS-217-I-Y-X 5x5 1064 1.94x1.94 11
MS-434-I-Y-X 5 1064 1.00x1.00 25.4
MS-591-I-Y-A 6x6 1064 0.23x0.23 11
MS-415-I-Y-A 6x6 1064 0.40x0.40 11
MS-426-I-Y-A 6x6 1064 1.15x1.15 11
MS-427-I-Y-A 6x6 1064 0.80x0.80 11
MS-460-I-Y-A 6x8 1064 0.50x0.50 25.4
MS-610-I-Y-X 7 1064 1.43x1.43 25.4
MS-273-I-Y-X 7x7 1064 0.70x0.70 25.4
MS-571-I-Y-X 7x7 1064 0.074x0.074 25.4
MS-599-I-Y-X 7 1064 0.031 11
MS-544-I-Y-X 7x7 1064 0.70x0.70 15
MS-608-I-Y-X 7 1064 0.57 25.4
MS-049-I-Y-A 7x7 1064 0.70x0.70 25.4
MS-587-I-Y-X 7 1064 0.26 20
MS-201-I-Y-A 7x7 1064 0.70x0.70 11
MS-238-I-Y-X 7x7 1064 2.11x2.11 11x11
MS-299-I-Y-X 7x7 1064 2.11x2.11 25.4
MS-201-I-Y-N 7x7 1064 0.70x0.70 11
MS-237-I-Y-X 7x7 1064 2.11x2.11 11
MS-609-I-Y-X 7 1064 1.43 25.4
MS-201-I-Y-L 7x7 1064 0.70x0.70 11
MS-342-I-Y-X 7x7 1064 1.40x1.40 11
MS-231-I-Y-X 7 1064 0.13 25.4
MS-611-I-Y-X 7 1064 5.74 25.4
MS-211-I-Y-A 7x7 1064 0.19x0.19 25.4
MS-299-I-Y-A 7x7 1064 2.11x2.11 25.4
MS-342-I-Y-A 7x7 1064 1.40x1.40 11
MS-607-I-Y-X 7 1064 0.29 25.4
MS-221-I-Y-A 7x7 1064 0.19x0.19 15
MS-237-I-Y-A 7x7 1064 2.11x2.11 11
MS-231-I-Y-A 7 1064 0.13 25.4
MS-476-I-Y-A 7x7 1064 2.11x2.11 15
MS-476-I-Y-X 7x7 1064 2.11x2.11 15
MS-300-I-Y-A 8x8 1064 0.57x0.57 11
MS-446-I-Y-A 8x8 1064 1.09x1.09 20
MS-241-I-Y-A 8x8 1064 1.09x1.09 25.4
MS-479-I-Y-A 8x8 1064 0.69x0.69 11
MS-384-I-Y-A 8x8 1064 0.57x0.57 25.4
MS-430-I-Y-A 9x9 1064 0.50x0.50 18
MS-292-I-Y-X 9x9 1064 0.061x0.061*** 27.94
MS-358-I-Y-X 9x9 1064 1.09x1.09 11
MS-377-I-Y-L 9x9 1064 0.50x0.50 20
MS-218-I-Y-A 9x9 1064 0.50x0.50 11
MS-377-I-Y-A 9x9 1064 0.50x0.50 20
MS-027-I-Y-N 9x9 1064 0.50x0.50 25.4
MS-232-I-Y-A 9x9 1064 0.15x0.15 15
MS-027-I-Y-L 9x9 1064 0.50x0.50 25.4
MS-430-I-Y-N 9x9 1064 0.50x0.50 18
MS-377-I-Y-N 9x9 1064 0.50x0.50 20
MS-376-I-Y-A 9x9 1064 0.21x0.21 20
MS-274-I-Y-X 9x9 1064 0.50x0.50 25.4
MS-259-I-Y-X 9x9 1064 0.12x0.12 15
MS-254-I-Y-A 9x9 1064 0.21x0.21 25.4
MS-254-I-N-A 9x9 1064 0.21x0.21 25.4
MS-281-I-Y-X** 9x9 1064 0.50x0.50 19
MS-254-I-Y-N 9x9 1064 0.21x0.21 25.4
MS-225-I-Y-A 9x9 1064 0.12x0.12 15
MS-027-I-Y-A 9x9 1064 0.50x0.50 25.4
MS-387-I-Y-A 9x9 1064 0.50x0.50 15
MS-430-I-Y-L 9x9 1064 0.50x0.50 18
MS-249-I-Y-A 9x9 1064 0.50x0.50 27.94
MS-393-I-Y-X 9x9 1064 0.70x0.70 11
MS-394-I-Y-X 9x9 1064 0.19x0.19 11
MS-239-I-Y-A 9x9 1064 0.21x0.21 11
MS-516-I-Y-A 10x10 1064 0.93x0.93 14.1x14.1
MS-375-I-Y-A 10x10 1064 0.069x0.069 25.4
MS-409-I-Y-A 10x10 1064 0.93x0.93 18
MS-500-I-Y-A 10x10 1064 0.93x0.93 20
MS-516-I-Y-S 10x10 1064 0.93x0.93 14.1x14.1
MS-500-I-Y-S 10x10 1064 0.93x0.93 20
MS-536-I-Y-A 10x10 1064 1.87x1.87 14.1x14.1
MS-403-I-Y-X 11x11 1064 0.32x0.32 11
MS-578-I-Y-X 11x11 1064 0.26x0.26 5x5
MS-359-I-Y-A 11x11 1064 0.10x0.10 11
MS-402-I-Y-A 11x11 1064 0.32x0.32 11
MS-616-I-Y-A 12x12 1064 0.33x0.33 25.4
MS-356-I-Y-X 12 1064 9.15x9.15*** 25.4
MS-464-I-Y-A 13x13 1064 0.015x0.015 14.1x14.1
MS-441-I-Y-X 13x13 1064 0.33x0.33 11
MS-414-I-Y-X 15x15 1064 0.50x0.50 11
MS-212-I-Y-X 15x15 1064 0.50x0.50 25.4
MS-583-I-Y-X 15x15 1064 0.50x0.50 25.4
MS-461-I-Y-X 15x15 1064 0.31x0.31 11
MS-353-I-Y-A 16x16 1064 0.33x0.33 12.5
MS-504-I-Y-A 16x16 1064 0.20x0.20 20x20
MS-397-I-Y-A 16x16 1064 0.33x0.33 25.4
MS-410-I-Y-A** 18x18 1064 0.49x0.49 19
MS-277-I-Y-X 19x19 1064 0.12x0.12 25.4
MS-440-I-Y-X 19x19 1064 0.12x0.12 11
MS-328-I-Y-L 19x13 1064 0.85x0.95 9.8x9.8
MS-619-I-Y-X 19 1064 1.43 25.4
MS-618-I-Y-X 19 1064 0.57 25.4
MS-422-I-Y-X 21x21 1064 18.38x18.38*** 2.45x2.45
MS-367-I-Y-X 21x21 1064 0.090x0.090 11
MS-340-I-Y-X 21x21 1064 0.080x0.080 11
MS-465-I-Y-A 25x25 1064 0.016x0.016 14.1x14.1
MS-594-I-Y-A 28x28 1064 0.23x0.23 30x30
MS-246-I-Y-X 29x29 1064 1.43x1.43 25.7x25.7
MS-573-I-Y-X 29x29 1064 0.0075x0.0075 34
MS-514-I-Y-X 31x31 1064 0.17x0.17 11
MS-515-I-Y-X 32 1064 5.00x5.00*** 11
MS-621-I-Y-X 37 1064 1.43 25.4
MS-395-I-Y-X 37 1064 0.33 15
MS-250-I-Y-X 37 1064 0.092 25.4
MS-620-I-Y-X 37 1064 0.57 25.4
MS-423-I-Y-X 41x41 1064 18.41x18.41*** 2.45x2.45
MS-424-I-Y-X 61x61 1064 18.37x18.37*** 2.45x2.45
MS-541-I-Y-A 64x64 1064 0.066x0.066 10x10
MS-413-I-Y-A 64x64 1064 0.48x0.48 10x10
MS-534-I-Y-A 64x64 1064 0.044x0.044 10x10
MS-388-I-Y-X 76 1064 0.5 11
MS-383-I-Y-X 76 1064 0.5 25.4
MS-337-I-Y-X 77 1064 5.73x5.73*** 11
MS-404-I-Y-X 81x81 1064 18.37x18.37*** 2.5x2.5
MS-360-I-Y-X 99x99 1064 0.10x0.10 11
MS-363-I-Y-X 101x101 1064 40.66x40.66*** 10x10
MS-405-I-Y-X 119x119 1064 18.37x18.37*** 2.5x2.5
MS-412-I-Y-A 128x64 1064 0.060x0.033 10x10
MS-411-I-Y-A 128x64 1064 0.16x0.16 10x10
MS-532-I-Y-A 128x128 1064 0.24x0.24 10x10
4）10.6um二维激光分束元件，二氧化碳二维激光分束器标准规格
型号 光束数量 激光波长
[nm] 角度°
[deg] 透镜尺寸
DOE [mm]
MS-445-A-Y-A 2x2 10600 14.16x14.16 25.4
MS-030-A-Y-A 2x2 10600 10.01x10.01 25.4
MS-562-A-Y-A 2x2 10600 4.05x4.05 25.4
MS-561-A-Y-A 2x2 10600 20.01x20.01 25.4
MS-566-A-Y-A 2x2 10600 6.75x6.75 11
MS-567-A-Y-A 2x2 10600 2.93x2.93 11
MS-478-A-Y-A 2x2 10600 27.88x27.88 11
MS-204-A-Y-A 2x2 10600 2.49x2.49 25.4
MS-472-A-Y-X** 2x3 10600 26.10x15.12 20
MS-565-A-Y-A 2x2 10600 15.23x15.23 11
MS-444-A-Y-X 2x3 10600 9.02x5.21 11
MS-563-A-Y-A 2x2 10600 14.12x14.12 25.4
MS-576-A-Y-A 2x2 10600 5.00x5.00 25.4
MS-564-A-Y-A 2x2 10600 2.86x2.86 25.4
MS-568-A-Y-A 2x2 10600 10.75x10.75 11
MS-569-A-Y-A 2x2 10600 4.77x4.77 11
MS-354-A-Y-A 2x2 10600 5.00x5.00 11
MS-570-A-Y-A 2x2 10600 2.07x2.07 11
MS-574-A-Y-A 2x2 10600 3.54x3.54 15
MS-284-A-Y-X 3x3 10600 3.61x3.61 11
MS-285-A-Y-X 3x3 10600 12.76x12.76 25.4
MS-286-A-Y-X 3x4 10600 12.76x8.44 25.4
MS-287-A-Y-X 3x5 10600 12.76x6.34 25.4
MS-288-A-Y-X 3x7 10600 12.76x4.22 25.4
MS-443-A-Y-X 3x3 10600 0.60x0.60 25.4
MS-416-A-Y-X 3 10600 9.02x10.42 11
MS-458-A-Y-X 3x3 10600 4.98x4.98 25.4
MS-452-A-Y-N 3x11 10600 0.33x1.13 25.4
MS-339-A-Y-X 3 10600 3.54x4.72 25.4
MS-261-A-Y-X 3x3 10600 5.71x5.71 11
MS-581-A-Y-X 3x3 10600 5.71x5.71 15
MS-480-A-Y-X 3 10600 1.79x2.07 25.4
MS-597-A-Y-X** 3x3 10600 0.31x0.31 12.5
MS-471-A-Y-X** 3 10600 26.10x30.23 20
MS-280-A-Y-X 3x3 10600 3.61x3.61 19
MS-585-A-Y-X 3x3 10600 2.95x2.95 25.4
MS-202-A-Y-A 4x4 10600 13.84x13.84 25.4
MS-341-A-Y-A** 4x4 10600 8.44x8.44 50
MS-216-A-Y-A 4x4 10600 13.84x13.84 11
MS-477-A-Y-A 4x4 10600 2.11x2.11 25.4
MS-267-A-Y-A 4x4 10600 9.33x9.33 25.4
MS-260-A-Y-A 4x4 10600 5.71x5.71 11
MS-215-A-Y-A 5x5 10600 10.01x10.01 11
MS-429-A-Y-A** 5x5 10600 10.01x10.01 18
MS-434-A-Y-X 5 10600 10.01x10.01 25.4
MS-437-A-Y-X 5x4 10600 9.82x10.04 25.4
MS-025-A-Y-A 5x5 10600 10.01x10.01 25.4
MS-306-A-Y-X 5x6 10600 6.34x5.06 25.4
MS-229-A-Y-A 5x5 10600 3.01x3.01 15
MS-305-A-Y-X 5x5 10600 6.34x6.34 25.4
MS-591-A-Y-A 6x6 10600 2.28x2.28 11
MS-460-A-Y-A 6x8 10600 4.98x4.98 25.4
MS-427-A-Y-A 6x6 10600 7.95x7.95 11
MS-415-A-Y-A 6x6 10600 3.98x3.98 11
MS-273-A-Y-X 7x7 10600 7.00x7.00 25.4
MS-587-A-Y-X** 7 10600 2.59 20
MS-607-A-Y-X 7 10600 2.85 25.4
MS-221-A-Y-A 7x7 10600 1.90x1.90 15
MS-571-A-Y-X 7x7 10600 0.74x0.74 25.4
MS-609-A-Y-X 7 10600 14.31 25.4
MS-608-A-Y-X 7 10600 5.71 25.4
MS-211-A-Y-A 7x7 10600 1.90x1.90 25.4
MS-610-A-Y-X 7 10600 14.44x14.44 25.4
MS-231-A-Y-X 7 10600 1.3 25.4
MS-049-A-Y-A 7x7 10600 7.00x7.00 25.4
MS-599-A-Y-X 7 10600 0.31 11
MS-221-A-Y-L 7x7 10600 1.90x1.90 15
MS-201-A-Y-A 7x7 10600 7.00x7.00 11
MS-544-A-Y-X 7x7 10600 7.00x7.00 15
MS-611-A-Y-X 7 10600 59.84 25.4
MS-479-A-Y-A 8x8 10600 6.91x6.91 11
MS-300-A-Y-A 8x8 10600 5.66x5.66 11
MS-384-A-Y-A 8x8 10600 5.66x5.66 25.4
MS-377-A-Y-A** 9x9 10600 4.98x4.98 20
MS-254-A-Y-A 9x9 10600 2.06x2.06 25.4
MS-292-A-Y-X 9x9 10600 0.61x0.61*** 27.94
MS-387-A-Y-A 9x9 10600 4.98x4.98 15
MS-259-A-Y-X 9x9 10600 1.20x1.20 15
MS-394-A-Y-X 9x9 10600 1.90x1.90 11
MS-225-A-Y-A 9x9 10600 1.20x1.20 15
MS-394-A-Y-A 9x9 10600 1.90x1.90 11
MS-027-A-Y-A 9x9 10600 4.98x4.98 25.4
MS-225-A-Y-N 9x9 10600 1.20x1.20 15
MS-274-A-Y-X 9x9 10600 4.98x4.98 25.4
MS-232-A-Y-A 9x9 10600 1.50x1.50 15
MS-218-A-Y-A 9x9 10600 4.98x4.98 11
MS-281-A-Y-X 9x9 10600 4.98x4.98 19
MS-232-A-Y-L 9x9 10600 1.50x1.50 15
MS-430-A-Y-A** 9x9 10600 4.98x4.98 18
MS-239-A-Y-A 9x9 10600 2.06x2.06 11
MS-249-A-Y-A 9x9 10600 4.98x4.98 27.94
MS-232-A-Y-N 9x9 10600 1.50x1.50 15
MS-376-A-Y-A** 9x9 10600 2.06x2.06 20
MS-375-A-Y-A 10x10 10600 0.69x0.69 25.4
MS-403-A-Y-X 11x11 10600 3.19x3.19 11
MS-402-A-Y-A 11x11 10600 3.19x3.19 11
MS-359-A-Y-A 11x11 10600 1.00x1.00 11
MS-356-A-Y-X 12 10600 105.31x105.31*** 25.4
MS-616-A-Y-A 12x12 10600 3.28x3.28 25.4
MS-441-A-Y-X 13x13 10600 3.30x3.30 11
MS-461-A-Y-X 15x15 10600 3.05x3.05 11
MS-353-A-Y-A** 16x16 10600 3.26x3.26 12.5
MS-397-A-Y-A 16x16 10600 3.26x3.26 25.4
MS-440-A-Y-X 19x19 10600 1.19x1.19 11
MS-619-A-Y-X 19 10600 14.31 25.4
MS-618-A-Y-X 19 10600 5.71 25.4
MS-277-A-Y-X 19x19 10600 1.19x1.19 25.4
MS-367-A-Y-X 21x21 10600 0.90x0.90 11
MS-340-A-Y-X 21x21 10600 0.80x0.80 11
MS-573-A-Y-X 29x29 10600 0.075x0.075 34
MS-514-A-Y-X 31x31 10600 1.66x1.66 11
MS-515-A-Y-X 32 10600 51.50x51.50*** 11
MS-395-A-Y-X 37 10600 3.29 15
MS-620-A-Y-X 37 10600 5.71 25.4
MS-621-A-Y-X 37 10600 14.31 25.4
MS-250-A-Y-X 37 10600 0.92 25.4
MS-388-A-Y-X 76 10600 4.98 11
MS-383-A-Y-X 76 10600 4.98 25.4
MS-337-A-Y-X 77 10600 59.69x59.69*** 11
