- 维尔克斯光电提供以色列DUMA公司的Spoton激光位敏探测器 激光位置分析仪 光束位置测量仪。激光位敏探测器又称为光束位置测试仪，激光位置测试系统，激光位置分析仪或光束位置测试仪；DUMA Spoton 位敏探测器能够实时监控激光的位置和功率。
Duma Optronics提供各种各样的激光位置测试系统Spoton系列，该系列产品具有很高的性价比，能够灵活地用于众多工业场景和实验室应用解决方案。
DUMA Spoton激光位置测试系统的功能：
测量激光的功率
测量激光位置或偏移
激光光束准直
评估激光光学系统的质量
测量目标的旋转和位移
监测振动，偏转和运动
DUMA Spoton激光位置测试系统的优势：
简单、快速、低成本实时监控激光束的有效手段。
变换个人电脑变成一个强大的测量仪器。
能够适应各种严苛的工业应用环境
DUMA Spoton激光位置测试系统的传感器/探测器包括：
CCD型探测器
四象限CCD或大面积的PSD
双轴Lateral Effect探测器
DUMA Spoton激光位置测试系统的产品系列
SpotOn USB2.0
SpotOn Mobile
SpotOn Compact
SpotOn Analog USB
SpotOn Analog
SpotOn CCD
SpotOn LA
LaserOn
这些产品系列的共同特点是可以测量很宽的波长范围，从深紫外到近红外。每个传感器探头可以配备改善测量范围的光学过滤器。允许通过各种插件卡连接到计算机，如PCI、USB2.0总线、RS232通信协议，成为一套完整的独立系统。
标准的该程序的用户界面包括一个数字和图形方式呈现的位置能量分布，时间监控的长期波动图形（条形图类型）。
下面对以色列Duma Optronics公司的Spoton系列每一个产品进行详细介绍。
DUMA SpotOn USB2.0激光光斑分析仪（USB型激光光斑分析仪）
以色列Duma Optronics公司的Spoton USB2.0激光光斑分析仪是一种便携式，快速准确的激光光斑探测系统，有一个USB2.0接口。该系统是基于一个24位的A / D电子箱，通过USB2.0端口供电。两个PSD可以在一个系统中同时运行。
Spoton USB2.0的激光光斑分析仪探头PSD采用的是具有横向效应（Lateral Effect ）的四象限探测器，可以为用户配备各种类型和尺寸的传感探头。Spoton USB2.0支持32位和64位的Windows XP，Vista，Win 7等操作系统。
既可测光束位置，又可测功率
最大可测直径：9mm
功率范围：10uW－2.5mW(无衰减片)
位置分辨率：0.1微米
精度：±25um或±1um
波长范围：350nm-1100nm
在使用500Hz的数值滤波器时，刷新率可达到150Hz，
SpotOn USB2.0激光光斑分析仪的型号
SPOTUSB-L 采用Lateral Effect PnP探测器，9×9mm，无玻璃罩
SPOTUSB-N 采用Lateral Effect PnP探测器，10×10mm，有玻璃罩
SPOTUSB-Q 采用Four Quadrant PnP探测器(30um间隙)，10×10mm，无玻璃罩
SPOTUSB-U 采用Four Quadrant PnP探测器(10um间隙)，10×10mm，有玻璃罩
SpotOn USB2.0激光光斑分析仪的附加可选探头:
L44：Lateral Effect PnP , 适用的光束尺寸< 25mm
L18：Lateral Effect PnP 18mmX18mm 有玻璃罩
L4：Lateral Effect PnP 4mmX4mm, 无玻璃罩
SpotOn USB2.0激光光斑分析仪的可选配件
NG4滤波器：ND filter in housing (3/4" - 32 thread)
NG9滤波器
NG10滤波器
Hood：55mm长，可抑制环境光
SpotOn Compact激光光斑分析仪（紧凑型激光光斑分析仪）
SpotOn Compact激光光斑分析仪是一种结构小巧紧凑的高精度紧束定位系统。其内部集成了电子电路。可以测量激光的位置和功率，可用双轴线的横向效应探测器（到0.1um分辨率@ 50Hz数字滤波器，+ / - 6μm绝对精度），或与四象限探测器（光束直径精度+ / - 0.025%）。
SpotOn Compact带有USB2.0接口，与兼容Windows X/ Vista / 7 / 8系统。
SpotOn Compact激光光斑分析仪订货型号：
Spotcom：完整的系统包括传感头、USB2.0 mini 1.8m电缆，软件和用户手册光盘，携带箱。探头的校准文件保存在PSD探头，自动导入到软件：
L: Lateral effect PNP 9mmx9mm，没有玻璃罩
Q: 四象限与PNP 10mmx10mm 30um的差距，没有玻璃罩
L04: Lateral effect PNP 4mmx4mm，没有玻璃罩
探测器 L -Lateral Effect L04 Q–四象限
大小 9mmx9mm 4mmx4mm 10mmx10mm
类型 双轴硅树脂，没有玻璃 双轴硅树脂，没有玻璃 4块树脂，间隔30μm，没有玻璃罩
使用光束尺寸 50µm~Ø9mm 50µm~Ø4mm 50µm~Ø5mm
位置测量范围 9mm 4mm 一束半径±2.5mm的光束
位置分辨率 高达0.1µm，在50Hz数字滤波器平均后 高达0.1µm，在50Hz数字滤波器平均后 光束尺寸的0.25%
位置精度 ±12.5µm，在9mm直径范围内。 ±6µm，在4mm直径范围内。 ±1um或±0.025%光束的尺寸
更新率 最大频率在500Hz数字滤波器
光谱范围 350-1100nm
功率范围 1µW 10MW，搭配衰减的ND滤镜
功率准确度 ±5%
SpotOn Analog USB激光光斑分析仪（模拟信号激光光斑分析仪）
功能强大的模拟信号和数字信号激光光束位置探测系统。
该系统提供高达30 kHz的更新率的激光位移实时测量（9x9mm PSD），而对于4X4mm的PSD，速率也高达60kHz，同时分辨率为1微米。DUMA还提供特殊的高分辨率版本，分辨率达到惊人的±0.1微米（for 4x4mm)和±0.2um (for 9x9mm PSD)。
SpotOn Analog USB激光光斑分析仪的特点
SpotOn Analog USBke 测量连续波和脉冲光束，并提供同步数据采集外部触发。
多个设备的控制通过USB端口是可用的（最多8个设备）。
提供TCP/IP通信协议和远程控制。
在客户的应用程序集成ActiveX软件。
是一种基于PSD传感器完成系统（Lateral effect）。
SpotOn Analog USB激光光斑分析仪订货型号
SPOTANA-9-USB-H：采用Lateral Effect PSD探测器，9×9mm，功率范围：1uW－250uW
SPOTANA-9S-USB-H：高位置分辨率版本，9×9mm PSD
SPOTANA-9-USB-L：采用Lateral Effect PSD探测器，9×9mm，功率范围：10uW－2500uW
SPOTANA-9S-USB-L：高位置分辨率版本，9×9mm PSD
SPOTANA-4-USB-H：采用Lateral Effect PSD探测器，4×4mm，功率范围：1uW－250uW
SPOTANA-4S-USB-H：高位置分辨率版本，4×4mm PSD
SPOTANA-4-USB-L：采用Lateral Effect PSD探测器，4×4mm，功率范围：10uW－2500uW
SPOTANA-4S-USB-L：高位置分辨率版本，4×4mm PSD
SPOTANA-ER-USB：采用双Lateral Effect PSD探测器，20×20mm ，配有扩束器
SpotOn Analog USB激光光斑分析仪的配件
NG4 filter: NG4 filter in housing (3/4”-32 thread), filter width 1.6mm ±0.1mm
NG9 Filter: NG9 filter in housing (3/4” – 32 thread), filter width 1.6mm ±0.1mm
NG10 Filter: NG10 filter in housing (3/4” – 32 thread), filter width 1.6mm ±0.1mm
Hood : 55mm long hood for
SpotOn Analog 激光光斑分析仪（模拟激光光斑分析仪）
SpotOn Analog 位敏探测系统是一种快速而精确的光束定位解决方案。该系统能够同时测量激光光束的位置和功率。
该系统提供了高频率的光束定位，以高达30 kHz的更新率（为9x9mm PSD）和高达60千赫（为4X4mm的PSD）。该系统测量连续波和脉冲光束，分辨率达到1微米。
SpotOn Analog是一种基于PSD传感器的完整系统（横向效应型），包括3M长的连接电缆，电子盒和电源。
SpotOn Analog 激光光斑分析仪的特点
既可测连续光，又可测脉冲光
既可测光束位置，又可测功率
位置分辨率：亚微米
带宽：30KHz（9x9mm）60KHz（4x4mm）
SpotOn Analog 激光光斑分析仪的订货型号
SPOTANA-9H：9×9mmD探测器，高放大
SPOTANA-9L：9×9mmD探测器，低放大
SPOTANA-4H：4×4mmD探测器，高放大
SPOTANA-4L：4×4mmD探测器，低放大

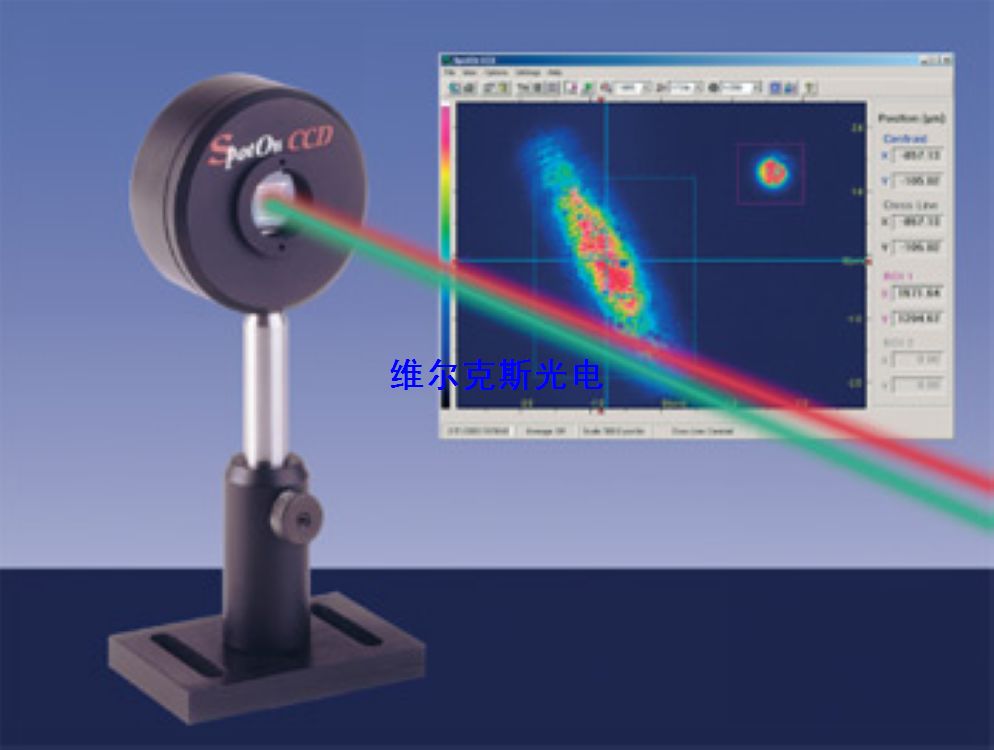

SpotOn CCD激光光斑分析仪（CCD型激光光斑分析仪）
SpotOn CCD位敏探测系统是具有亚微米分辨率的激光位置探测器。
该系统能够同时测量多达3个激光光束，可以是连续波和脉冲光束。SpotOn CCD提供广泛的光谱响应，从深紫外到1550nm。高精度测量，边缘到边缘的偏差小于5um。SpotOn CCD是一个基于USB2.0的设备，具有数据输出功能，可以通过RS232连接算机，具有数据记录和统计的功能。应用程序中集成了ActiveX控件，Windows 2000 / XP / Vista / 7 32与64位系统均可使用。
SpotOn CCD激光光斑分析仪的订货型号
SpotOn CCD配备了一个摄像头，一套2× NG10过滤器，固定支架，USB配件，光盘软件，便携箱。
Spotccd-vis-usb： 带USB接口的系统，可见光范围350-1100nm的相机
Spotccd-uv-usb： 带USB接口的系统，紫外范围190-1100nm的相机
Spotccd-ir1310-usb： 带USB接口的摄像头系统，350-1310nm
Spotccd-ir1550-usb： 带USB接口的系统，1550nm±50nm的相机
配件：
NG10滤波器： NG10过滤器（3 / 4“–32线程），滤波器宽1.6mm±0.1mm
SpotOn LA激光光斑分析仪（建筑振动激光光斑分析仪）
SpotOn LA激光光斑分析仪是一种大口径的激光光束定位系统。
SpotOn LA的特点是大口径，具有坚固的防水外壳。SpotOn LA的主要应用是测量长距离、低频率的位置偏移，例如建筑物和桥梁。SpotOn LA测量光束定位具有高达30赫兹的刷新率，能够测量连续波和脉冲光束，同时可测3束激光/光束。SpotOn LA带有基于USB2.0接口和显示软件，是一个分析大光圈摄像头完整的系统。操作系统是Windows XP / Vista / 2000。
最小订单4台。
SpotOn LA激光光斑分析仪的订货型号
Spoton-la：一个完整的位敏探测系统，包括一个P&P摄像头，具有USB2.0接口和连接电缆，光盘软件。
