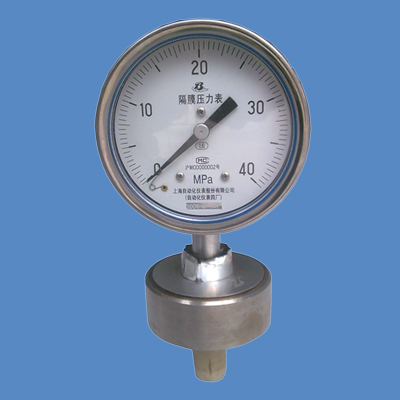

- 膜片压力表 适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。
耐腐蚀性能取决于膜片材料。
膜片压力表[1]结构原理：
仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。
仪表的作用原理是基于弹性元件(测量系统上的膜片)变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形——位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
膜片压力表主要技术指标
精确度等级：2.5
使用环境温度：-40~+70℃；相对湿度不大于90％
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04％／℃
工作位置：垂直安装
外壳防护等级：IP64
· 标度范围、外形尺寸及重量
型 号 标度范围 承压部尺寸D1 表壳外径D 重量kg
YPF-100A 0~0.06、0~0.1、0~0.16、0~0.25、0~0.4、
0~0.6、0~1、0~1.6、0~2.5、-0.1~0、
-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、
-0.1~0.9、-0.1~1.5、-0.1~2.4MPa φ85 φ100 1.6
YPF-100B
YPF-100B-F φ115
YPF-150A φ85 φ150 1.8
YPF-150B
YPF-150B-F φ115
YPF-100B
YPF-100B-F 0~1.6、0~2.5、0~4、0~6、0~10、
0~16、0~25、0~40*
-1.6~0、-2.5~0、~4-0、-6~0、-10~0、
-16~0、-25~0、-40~0*
-0.8~0.8、-1.2~1.2、-2~2、-3~3、-5~5、
-8~8、-12~12、-20~20*KPa φ160 φ100 2.9
YPF-150B
YPF-150B-F φ160 φ150 3.2
* 0~40、-40~0.±20KPa规格承压部尺寸D, 1为φ85。
◆优缺点
优点：1.超载性能好；2.线性；3.适于测量绝压、差压；4.尺寸小，价格适中；5.可用于粘稠、浆料的测量。
缺点：1.抗震、抗冲击性能不好；2.维修困难；3.测量压力较低。
